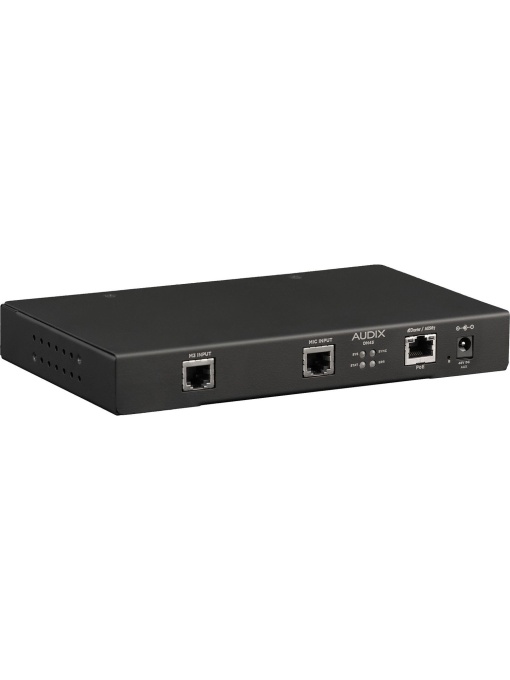

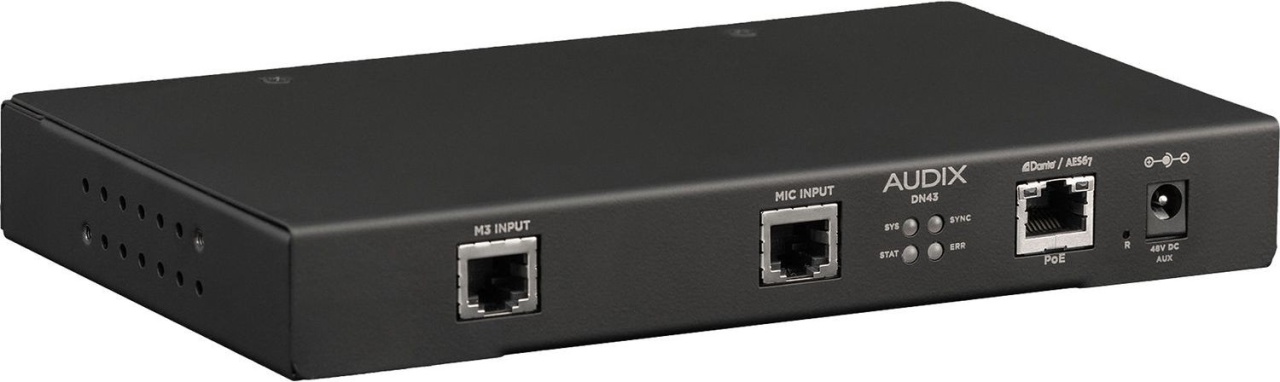

Audix AX DN43 - Interfata Sistem Microfoane

Descriere

Audix DN43 este o interfata integrata Dante AES67 pentru sisteme de microfoane, ce asigura performante audio de top prin retele Ethernet. Ofera functii complete, inclusiv comutare on/off si indicatori LED, utilizand un singur cablu Cat5 - Cat7 cu conectori RJ45. Sistemul include un port pentru microfonul tri-element Audix M3 si unul pentru microfoanele cu un singur element echipate cu RJ45, eliminand erorile de cablare si accelerand instalarea plug-and-play. Fiecare canal dispune de filtre low-pass si high-pass, opt niveluri de gain configurabile via software si doua iesiri logice de 5V. Suporta PoE conform IEEE 802.3af si respecta standardul UL2043.

Caracteristici generale:

• Rezolutie audio de fidelitate ridicata 24-bit, 48kHz
• Intrari audio balansate cu filtrare RFI
• Suporta fluxuri audio Dante si AES67
• Compatibil cu Dante Domain Manager (DDM)
• Functioneaza cu alimentare PoE din orice echipament conform IEEE 802.3af

Caracteristici audio:

• Audio de inalta fidelitate 24-bit, 48kHz
• Intrari audio balansate cu filtrare RFI
• Iesire de alimentare phantom de 48V
• Fiecare canal are preamplificator reglabil si filtre low-pass si high-pass
• Toate canalele sunt controlate independent
• Memoria flash previne pierderea setarilor in caz de intrerupere de curent
• Compatibil cu microfonul tri-element M3 (doar DN43), microfonul de tavan M70WD cu montare incastrata si microfonul de tavan M55WD

Caracteristici Dante:

• Suporta fluxuri audio AES67
• Compatibil cu Dante Domain Manager (DDM)
• Adresa IP dinamica sau statica
• Evaluat conform cerintelor UL2043 si potrivit pentru aplicatii in spatii deasupra tavanului

Caracteristici alimentare:

• Functioneaza cu PoE din orice echipament conform IEEE 802.3af

Specificatii tehnice:

• Intrare microfon: Balansata, filtrata RFI &ndash. 1 port pentru microfon tri-element, 1 port RJ45
• Conector intrare microfon: 8P8C ecranat, RJ45
• Alimentare phantom: 48 VDC, 14 mA/port (protejata impotriva scurtcircuitelor)
• Intrare maxima: -14 dBu, 155 mV (gain 0 dB)
• Impedanta intrare: 1,15 kOhm (balansata)
• Raspuns in frecventa: 15 Hz pana la 22 kHz, +0, -3 dB
• THD+N: 0,003% (1 kHz, gain 0 dB)
• CMRR: 50 dB
• EIN: -120 dBu (neponderat)
• SNR: -96 dB (neponderat)
• Crosstalk intre canale: <.-80 dB (1 kHz)
• Canale Dante / AES67: 4
• Chipset: Dante &ndash. UXT-01-004
• Rata de esantionare: 48 kHz
• Rezolutie: 24-Bit
• Intrare logica: Intrari logice per port &ndash. 1 pentru microfonul cu un singur element. Iesiri logice per port &ndash. 2
• Frecventa low-pass: Oprit, 5 kHz, 7 kHz, 10 kHz
• Filtru high-pass: 15 Hz, 238 Hz
• Optiuni de gain: 0 / +8 / +12 / +15 / +18 / +24 / 30 / +36 dB
• Alimentare: Conector DC extern &ndash. +48 VDC, 125 mA. PoE (IEEE 802.3af &ndash. Clasa 2 (3,84 pana la 6,49 W)
• Temperatura de functionare: 10 pana la 50°C
• Dimensiuni: 2,8 x 20,2 x 12,5 cm
• Greutate: 0,63 kg
