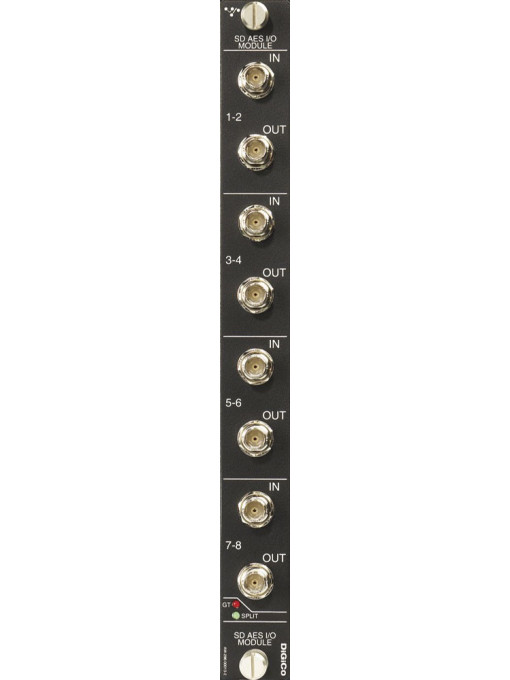

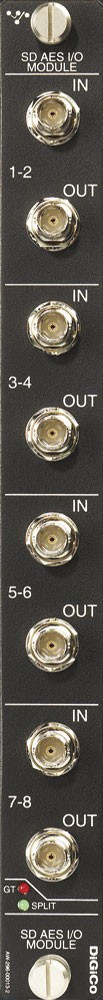

DiGiCo AES/EBU Input/Output Card (BNC) - Input Output Card

Descriere

Inca de la aparitie, protocolul AES3 utilizeaza cabluri XLR pentru a facilita implementarea tehnologiei digitale. Cu toate acestea, constructia si calitatea cablului este esentiala pentru transmisia datelor pe distante mai mari de cablu. Din acest motiv, AES a definit o actualizare a protocolului AES3 ce permite conexiuni nebalansate prin cabluri cu conectori BNC si conductori de 75Ohmi, similare cu cele utilizate pentru conexiuni in tehnologia video. Aceasta conexiune este denumita AES3-id si a fost adoptata la scara larga in industria audio si broadcast. Cardul de extensie DiGiCo AES/EBU Input/Output Card (BNC) utilizeaza acesti conectori ca alternativa la formatul clasic AES XLR.

• 4 canale (stereo) de intrare AES
• 4 canale (stereo) de iesire
• Conversie rata de esantionare pe toate intrarile si iesirile
• Primeste si transmite semnale AES pe conectori BNC
• Compatibil cu SD-Range si 4REA4

Specificatii tehnice:

• Intrari AES
• In conformitate cu (sau depaseste) AES3 (sau IEC-60958 Type I) 2003.
• Rata de esantionare: interval de intrare: de la 32 kHz la 99 kHz (cu conversie rata de esantionare pornita). Conversia ratei de esantionare este comutabila per intrare AES
• Rata de esantionare: rata de operare: 44.1 kHz*, 48 kHz, 96 kHz +/- 2Hz @ 48 kHz
• Raspuns in frecventa: de la 20 Hz la 20 kHz (0dBFS)
• Rezolutie: 24dB (cu conversie rata esantionare oprita)
• Iesiri AES
• In conformitate cu (sau depaseste) AES3 (sau IEC-60958 Type I) 2003.
• Impedanta de iesire: 110 Ohm balansat transformator +/- 5%. Optional: 75 Ohm nebalansat +/- 5%.
• Rata de esantionare: rata de operare: 44.1 kHz*, 48 kHz, 96 kHz +/- 2Hz @ 48 kHz
• Jitter output: 120-100K varf 3ns medie 800ns. 50-100K varf 5ns medie 2.2ns
• Raspuns in frecventa: de la 20 Hz la 20 kHz (0dBFS)
• Rezolutie: 24dB (cu conversie rata esantionare oprita). Conversie rata esantionare comutabila per iesire AES, doar pe modulele de iesire specificate corespunzator
