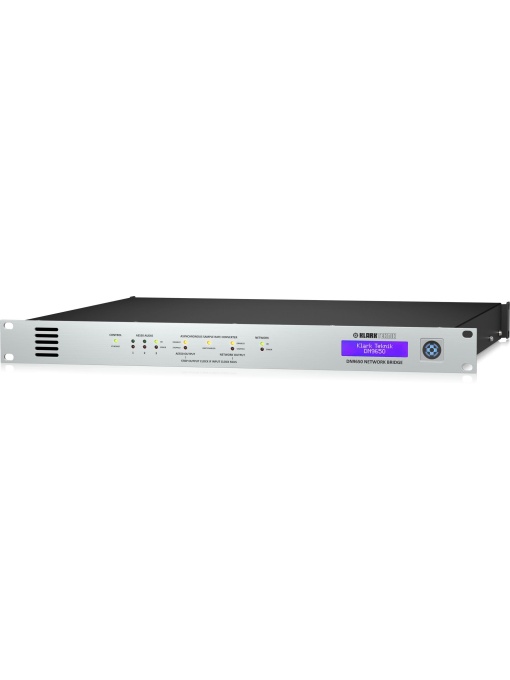

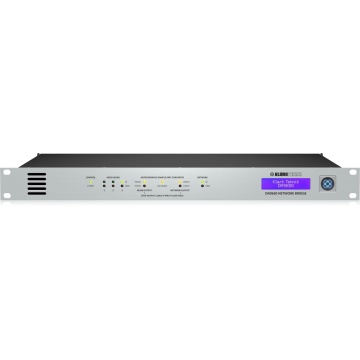

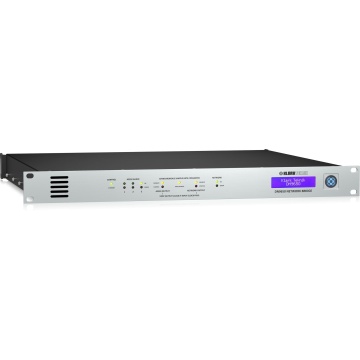

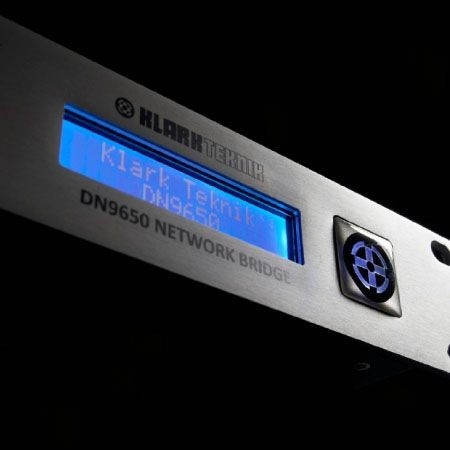

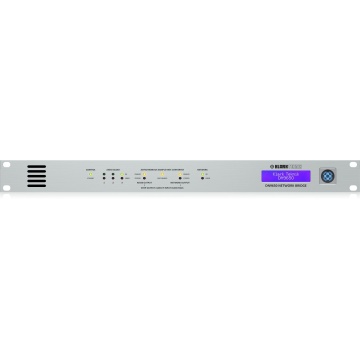

Klark Teknik DN9650 - Convertor audio bridge

Descriere

Klark Teknik DN9650 este un convertor audio bridge profesional care permite conversia formatului de retea AES50 cu pana la 64 de canale bidirectionale. Ofera conversie asincrona a ratei de esantionare pe fiecare canal si suporta rate de 48 si 96 kHz la 24 de biti. Este compatibil cu modulele KT-AES50, KT-DANTE64, KT-MADI si KT-USB si include porturi Neutrik etherCON, ce faciliteaza integrarea in sisteme audio complexe. Configurarea se face usor prin serverul web integrat, iar carcasa robusta 1U este ideala pentru utilizare mobila sau fixa. Nu include modulele de conversie.

Caracteristici generale:

• Convertor de format pentru retea AES50, cu pana la 64 de canale bidirectionale si conversie asincrona a ratei de esantionare
• Functionare audio pe 24 de biti, cu rate de esantionare de 48 si 96 kHz
• Conversie asincrona a ratei de esantionare pe fiecare canal, cu functie de bypass
• Sursa de alimentare universala cu comutare automata
• Functie de inhibare a ceasului audio bidirectional pentru sisteme de retea redundante
• Compatibil cu modulele de retea Klark Teknik KT-AES50, KT-DANTE64, KT-MADI si KT-USB (achizitionate separat)
• Porturi de retea RJ-45 conforme cu standardele din industrie
• Generator de Clock intern „AES Grade 1”, compensat termic (1 ppm)
• Server web intern pentru configurare prin browser, via port Ethernet
• Sasiu robust 1U pentru montare in rack, potrivit pentru utilizare portabila

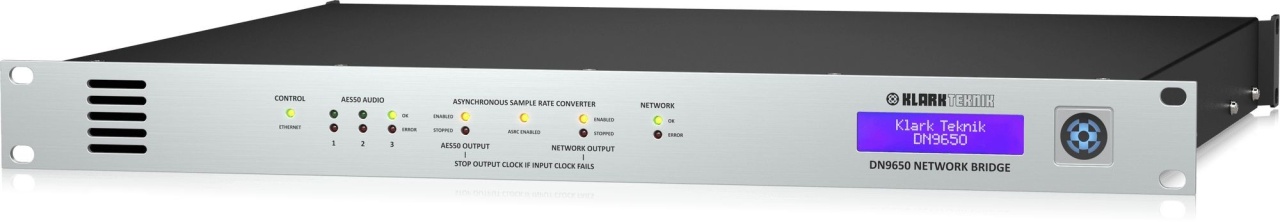

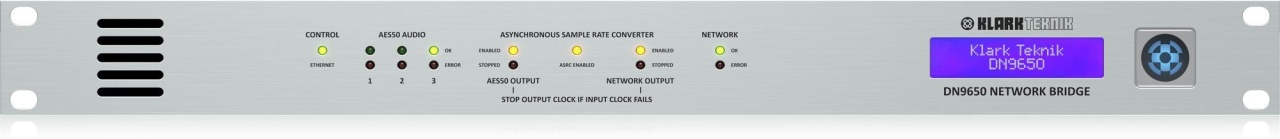

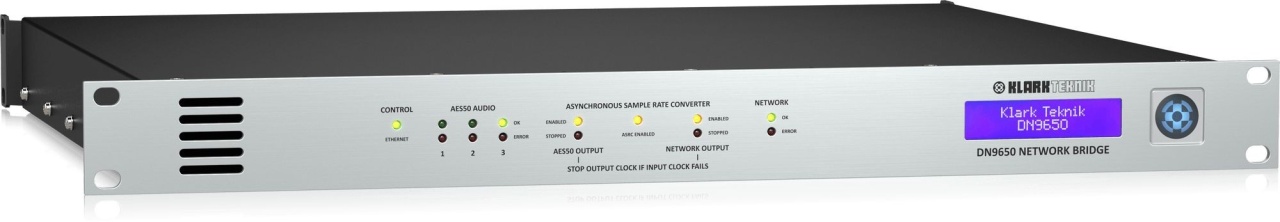

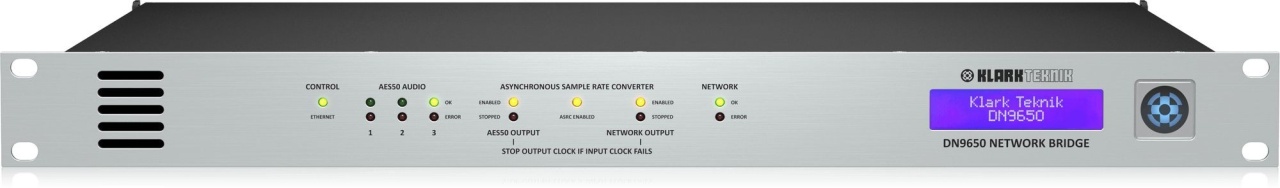

• LED-uri de stare si afisaj LCD pe panoul frontal
• Sincronizare video in formate standard si high-definition
• Porturi de retea Neutrik etherCON
• Server web integrat
• Compatibil cu sloturi de expansiune Cirrus CM-1

Specificatii tehnice:

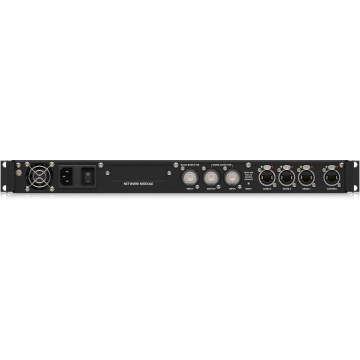

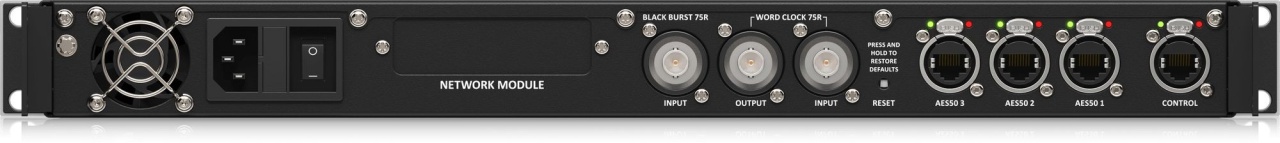

• Porturi AES50
• Porturi AES50: 3
• Tip conector AES50: Neutrik etherCON cu indicatie LED
• Rata de esantionare AES50: 48, 96 kHz

Porturi Ethernet

• Port control Ethernet: 1
• Tip conector Ethernet: Neutrik etherCON cu indicatie LED

Sincronizare externa

• Intrare Word Clock: 1
• Tip conector Word Clock In: Neutrik BNC cu terminare 75 Ohm
• Rata de esantionare Word Clock In: 48, 96 kHz
• Iesire Word Clock: 1
• Tip conector Word Clock Out: Neutrik BNC fara terminare
• Rata de esantionare Word Clock Out: 48, 96 kHz
• Intrare Video Black Burst: 1
• Tip conector Video: Neutrik BNC cu terminare 75 Ohm
• Formate standard definition: PAL, SECAM, NTSC
• Formate high definition: 720P, 1080P, 1080i

Slot module

• Slot de expansiune module retea: 1
• Tip slot: Compatibil format Cirrus CM-1

Conversie rata de esantionare

• Canale convertor rata de esantionare: 64 bidirectionale
• Bypass: Sincronizare domeniu retea cu domeniu AES50 (selectabil de utilizator)
• Oprire iesire Clock: Oprire bidirectionala a Clock-ului de iesire daca cel de intrare esueaza (selectabil de utilizator)

Clock

• Tip Clock intern: Oscilator cu cristal controlat termic (TCXO) cu stabilitate de 1 ppm
• Surse de Clock domeniu AES50: Clock extern AES50
• Surse de Clock domeniu AES50: Oscilator intern (ceas AES50 intern)
• Surse de Clock domeniu AES50: Intrare Word Clock
• Surse de Clock domeniu AES50: Intrare Video Black Burst
• Surse de Clock domeniu retea: Clock extern retea
• Surse de Clock domeniu retea: Clock extern retea cu Word Clock sincronizat
• Surse de Clock domeniu retea: Oscilator intern (ceas AES50 intern)
• Surse de Clock domeniu retea: Clock onboard modul retea
• Surse de Clock domeniu retea: Sursa Clock AES50
• Surse de Clock domeniu retea: Intrare Word Clock
• Surse de Clock domeniu retea: Intrare Video Black Burst
• Optiuni de Clock iesire sursa:
• Surse pentru iesirea Word Clock: Domeniu Clock AES50
• Surse pentru iesirea Word Clock: Domeniu Clock retea
• Surse pentru iesirea Word Clock: Intrare Word Clock

Alimentare si specificatii suplimentare

• Conector alimentare: IEC cu 3 pini
• Tensiune de alimentare: 100 – 240 VAC, 50 / 60 Hz
• Consum de energie: <50 W
• Dimensiuni: 483.0 x 411.0 x 44.0 mm
• Greutate: 5.1 kg
