Kling & Freitag CP+ - Panou de conectare rack 2U speakON XLR AES/EBU Dante pentru K&F PLM12K44 si PLM20K44

Descriere

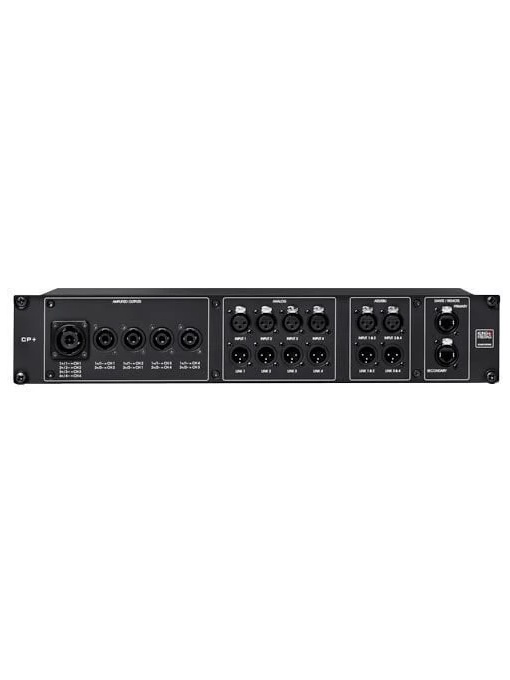

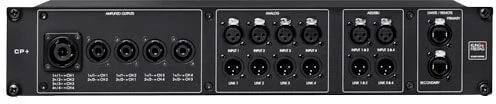

Kling & Freitag CP+ este un panou de conectare rack 2U, conceput pentru amplificatoarele K&F PLM12K44 si PLM20K44, care aduce conexiunile acestora in partea frontala a rackului. Dispune de 5 conectori speakON (4 x NL4 si 1 x NL8), 4 intrari analogice XLR si 4 conexiuni Link analogice, 2 intrari AES/EBU si 2 conexiuni Link AES/EBU, precum si 2 porturi RJ45 EtherCon Dante/Remote, primar si secundar. Cablurile de conectare din spate au lungimea de 50 cm. Dimensiunile sunt de 483 x 88 x 168 mm, iar greutatea este de 2.7 kg.

Caracteristici generale:

• Panou de conectare audio conceput pentru amplificatoarele K&F PLM12K44 si PLM20K44
• Aduce conexiunile de boxe, semnal analogic, AES/EBU si retea in partea frontala a rackului
• Permite conectarea mixerelor, boxelor si dispozitivelor de redare direct la panoul frontal
• Conexiuni Dante/Remote primare si secundare
• Porturi Link AES/EBU cablate pasiv, in paralel cu intrarile
• Montare in rack, cu inaltime de 2U

Specificatii tehnice:

Intrari si iesiri:

• Intrari analogice frontale: 4 x XLR, canalele 1-4
• Conexiuni Link analogice frontale: 4 x XLR, canalele 1-4
• Intrari AES/EBU frontale: 2 x XLR, canalele 1/2 si 3/4
• Conexiuni Link AES/EBU frontale: 2 x XLR, canalele 1/2 si 3/4, cablate direct in paralel cu intrarile
• Iesiri frontale pentru boxe: 4 x speakON NL4 si 1 x speakON NL8
• Semnale disponibile pe fiecare iesire speakON NL4: 2 canale
• Alocare pini iesire NL4 1: 1+/1- = canalul 1. 2+/2- = canalul 2
• Alocare pini iesire NL4 2: 1+/1- = canalul 2. 2+/2- = canalul 1
• Alocare pini iesire NL4 3: 1+/1- = canalul 3. 2+/2- = canalul 4
• Alocare pini iesire NL4 4: 1+/1- = canalul 4. 2+/2- = canalul 3
• Porturi frontale Dante/Remote: 2 x RJ45 EtherCon™, primar si secundar
• Standarde de retea: 100/1000BaseT, conexiune Ethernet/IP
• Conexiuni analogice in partea din spate: 4 x XLR, Analog In 1-4
• Conexiuni AES/EBU in partea din spate: 2 x XLR, canalele 1/2 si 3/4
• Conexiuni speakON in partea din spate: 2, canalele CH1/CH2 si CH3/CH4
• Conexiuni Dante/Remote in partea din spate: 2 x RJ45, primar si secundar
• Alocare pini XLR analogic si AES/EBU in partea din spate: 1 = masa/ecran. 2 = +. 3 = -
• Lungime cabluri de conectare din partea din spate: 50 cm

Dimensiuni si greutate:

• Montare: rack 2U
• Dimensiuni (latime x inaltime x adancime): 483 x 88 x 168 mm
• Greutate: 2.7 kg
