KLOTZ HD-SDI - digital video cable 1.6/7.2 AF - PVC - Eca - VD167SY - Cablu video HD-SDI la metru

Descriere

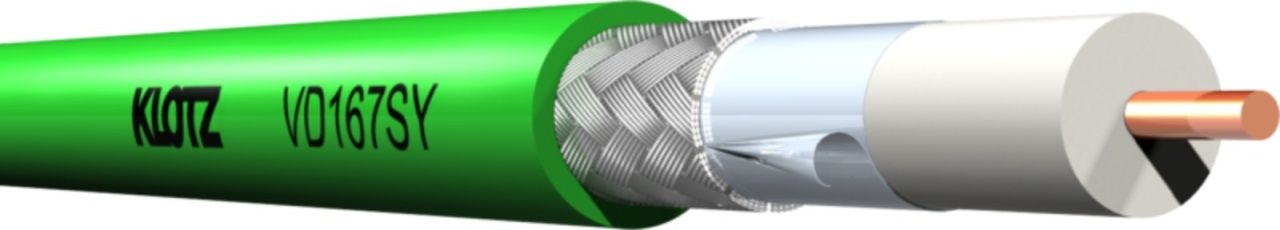

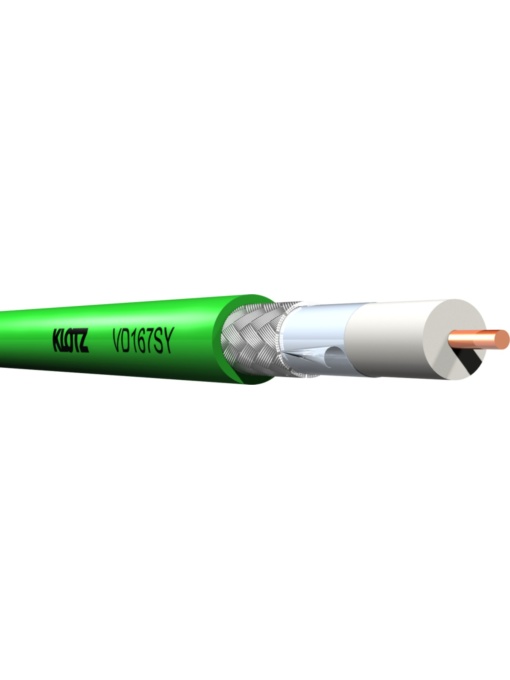

Klotz HD-SDI V16/72 este un cablu video HD-SDI la metru, cu impedanta caracteristica de 75 Ω ±2%, conductor solid din cupru de 1.63 mm si izolatie foam-skin PE injectata cu gaz. Dispune de dubla ecranare cu folie AL/PET/AL si tresa din cupru cositorit cu acoperire de peste 95%, oferind o atenuare foarte redusa si o ecranare de peste 95 dB. Mantaua exterioara este realizata din PVC, iar diametrul total al cablului este de 10.2 mm. Potrivit atat pentru instalatii fixe, cat si temporare, cu temperatura de operare intre -20°C si +70°C si clasa CPR Eca conform EN50575. Cablul se vinde la metru.

Caracteristici generale:

• Atenuare foarte redusa
• Ecranare dubla (100% folie + tresa 95%)
• Ideal pentru instalatii fixe si temporare
• Clasa CPR Eca conform EN50575 (IEC 60332)
• Tip referinta: V16/72
• Manta exterioara: PVC
• Temperatura de operare: -20°C / +70°C
• Raza minima de indoire: 50 mm
• Culoare cablu: verde

Specificatii tehnice:

Design:

• Conductor interior: fir solid din cupru neizolat, Ø 1.63 mm
• Izolatie: foam-skin PE injectat cu gaz, Ø 7.2 mm
• Prima ecranare: folie dubla AL/PET/AL
• A doua ecranare: tresa din cupru cositorit, acoperire >95%
• Manta exterioara: PVC
• Diametru total: 10.2 mm

Specificatii mecanice:

• Temperatura de operare: -20°C / +70°C

Specificatii electrice:

• Impedanta caracteristica: 75 Ω ± 2%
• Capacitate: 53 pF/m
• Factor de scurtare: 84 %

Rezistenta DC:

• Conductor exterior: 4.9 Ω/km
• Atenuare ecranare: > 95 dB

Atenuare nominala [dB/100m]:

• 1 MHz: 0.5
• 5 MHz: 1.0
• 10 MHz: 1.4
• 100 MHz: 3.9
• 135 MHz: 4.8
• 200 MHz: 5.5
• 270 MHz: 6.7
• 360 MHz: 7.8
• 500 MHz: 9.3
• 750 MHz: 11.5
• 1000 MHz: 13.6
• 1500 MHz: 17.1
• 3000 MHz: 25.3
• 6000 MHz: 39.6

Return loss:

• 30 - 300 MHz: > 25 dB
• 300 - 1500 MHz: > 23 dB
• 1500 - 3000 MHz: > 21 dB
