Neumann KH 870 II AES67 - Subwoofer activ de studio

Descriere

Neumann KH 870 II AES67 este un subwoofer activ de studio proiectat pentru monitorizare profesionala in studiouri de dimensiuni mari. Subwoofer-ul beneficiaza de conectivitate multichannel AES67 cu redundanta, dispune de doua difuzoare frontale de 10 inch care ofera extensie de frecventa pana la 16 Hz si un nivel de presiune acustica ridicat, mentinand claritatea si dinamica la orice volum. Sistemul DSP integrat permite o aliniere precisa si compatibilitate cu sistemul de masura MA 1 Automatic Monitor Alignment, asigurand corectie acustica de nivel profesional. Bass Manager-ul 7.1.4 faciliteaza integrarea in sisteme stereo, surround sau imersive, iar constructia rigida si amplificarea de 400 W garanteaza o performanta stabila si fiabila in orice mediu de productie.

Caracteristici generale:

Neumann KH 870 II AES67 permite monitorizarea clara a frecventelor joase, oferind in acelasi timp o integrare completa Audio-over-IP (AoIP) pentru mediile moderne de productie conectate in retea. Cu o putere dubla fata de modelul KH 810 II, KH 870 II AES67 este conceput pentru spatii de dimensiuni mari, unde sunt esentiale precizia si marja de putere ridicata. Include acelasi sistem de gestionare a basului 7.1.4 Bass Manager ca KH 810 II, fiind o solutie ideala pentru formatele multicanal si immersive, cu integrare perfecta in gama de monitoare de studio KH - inclusiv in sisteme de dimensiuni mari precum KH 420. Pentru studiouri de muzica, broadcast si postproductie, KH 870 II AES67 ofera claritate, acuratete si headroom fara compromis, cu flexibilitatea suplimentara a conectivitatii AoIP.

Integrare AES67 pentru fluxuri audio in retea

KH 870 II AES67 ofera aceeasi performanta acustica remarcabila ca modelul standard, dar cu integrare directa in infrastructurile AoIP. Dispune de 12 canale de intrare AES67 care pot fi redate de subwoofer si de pana la 11 monitoare de studio conectate prin iesiri analogice sau digitale AES3 (BNC). Astfel, KH 870 II AES67 devine un centru de procesare al sistemului stereo, surround sau immersive. Porturile de retea redundante AES67 asigura fiabilitate maxima si respecta standardele profesionale de broadcast, precum ST 2110, ST 2022-7 redundancy si RAVENNA, fiind totodata compatibil si cu fluxuri AES67 generate prin DANTE.

Doua difuzoare de 10 inch, bas extins

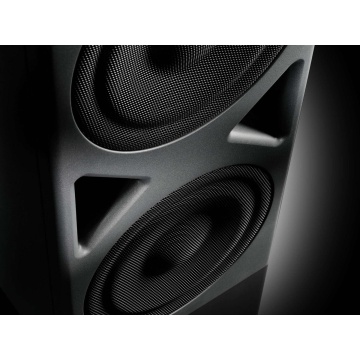

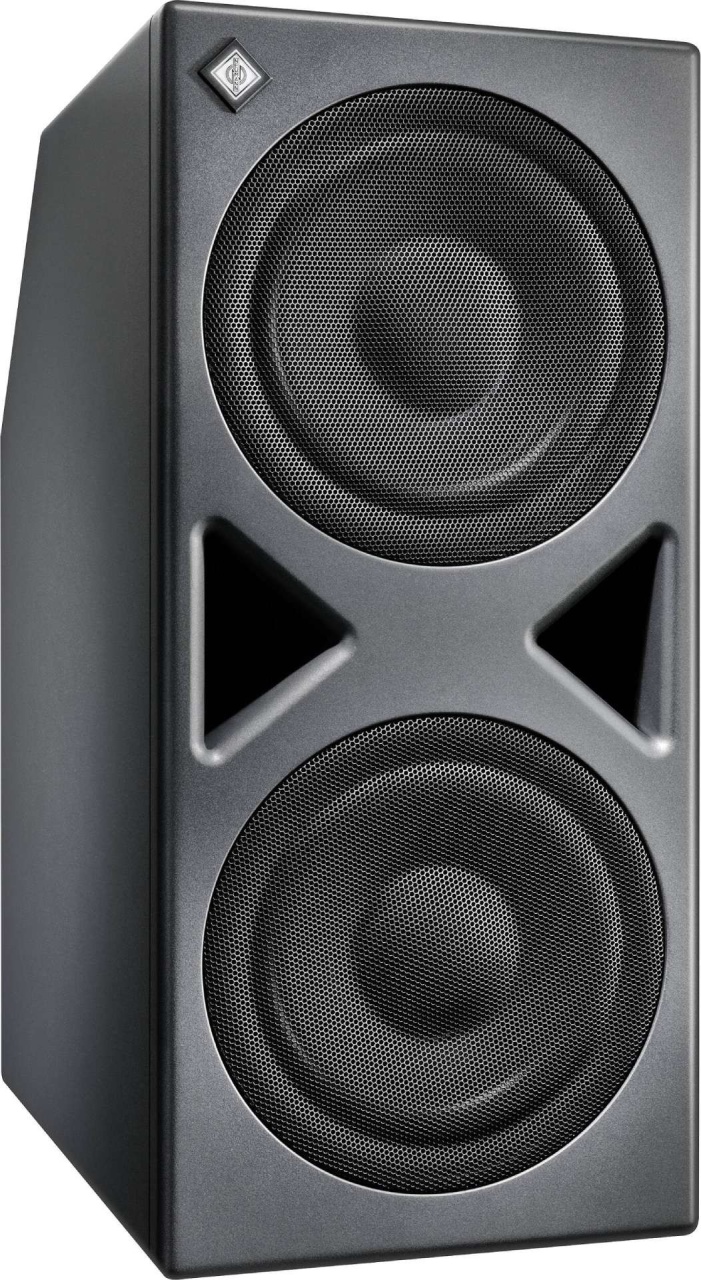

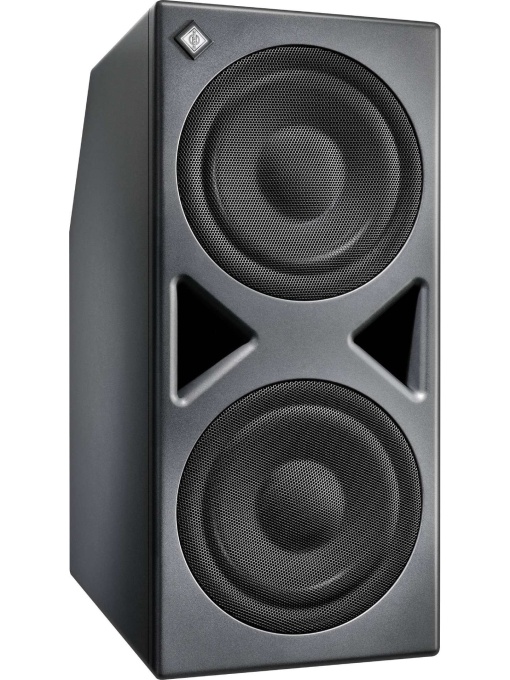

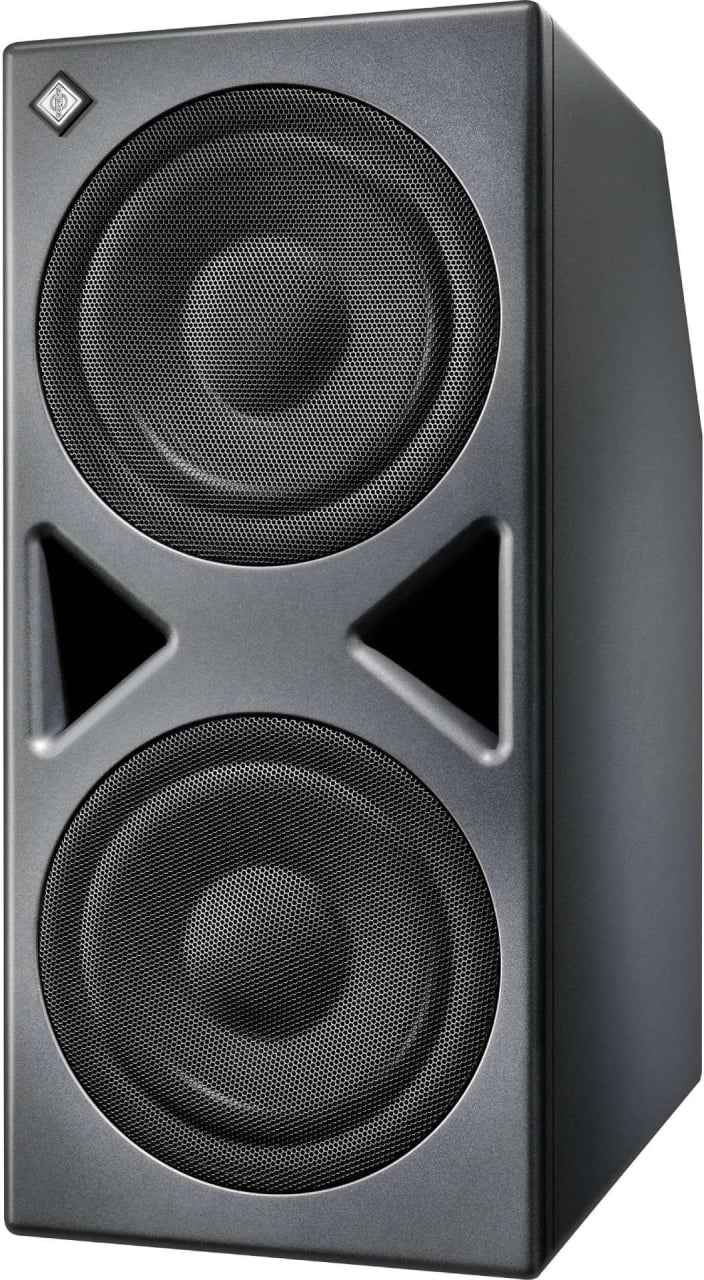

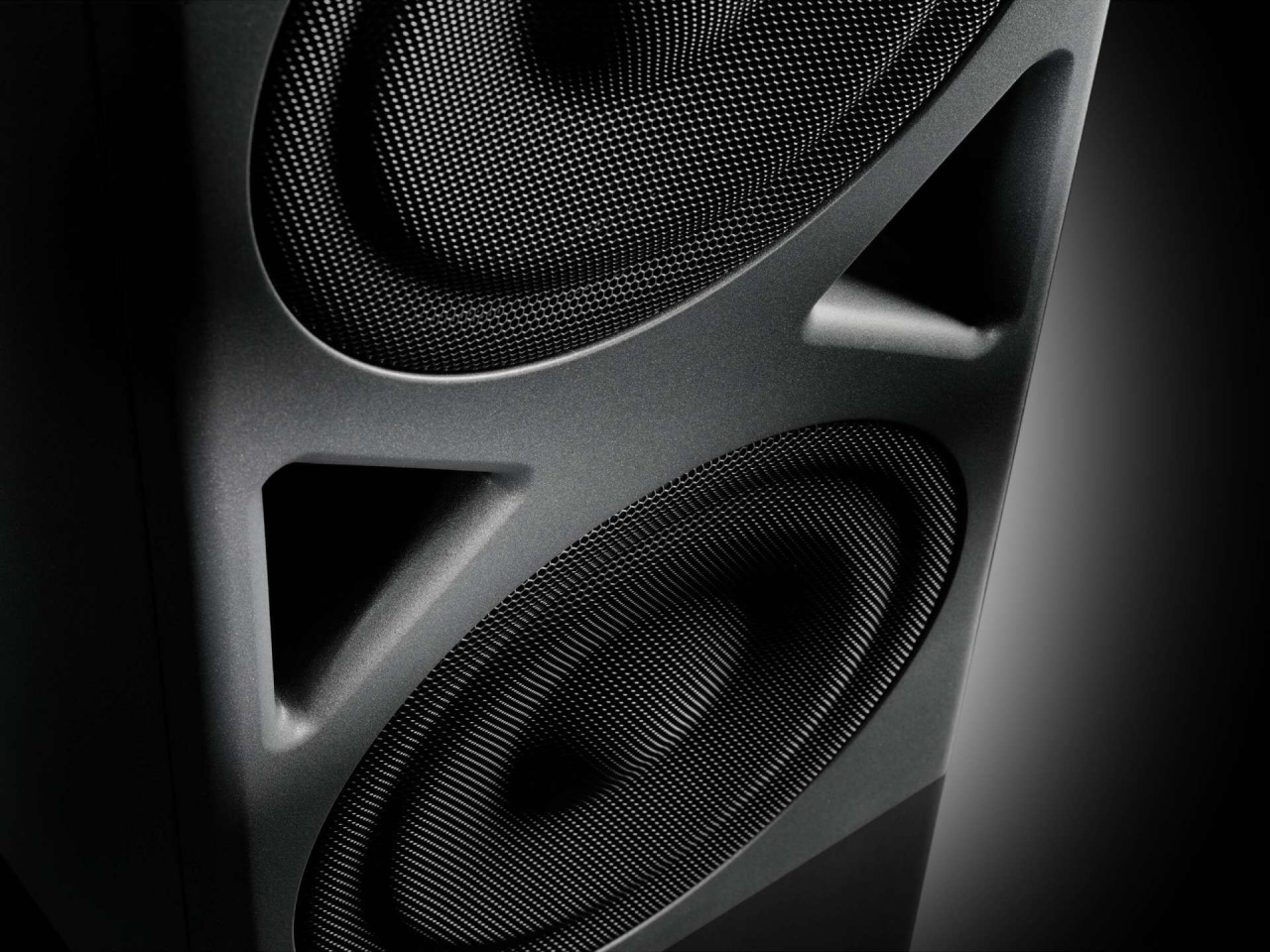

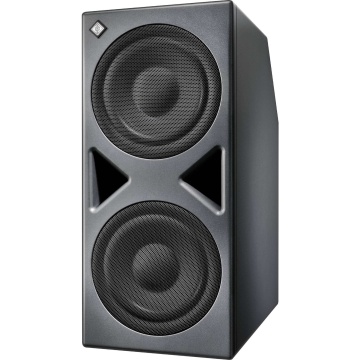

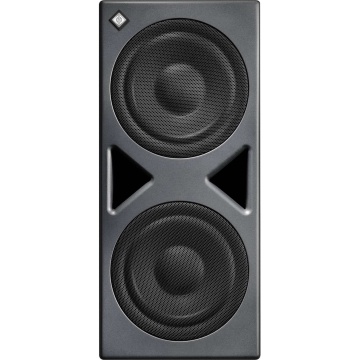

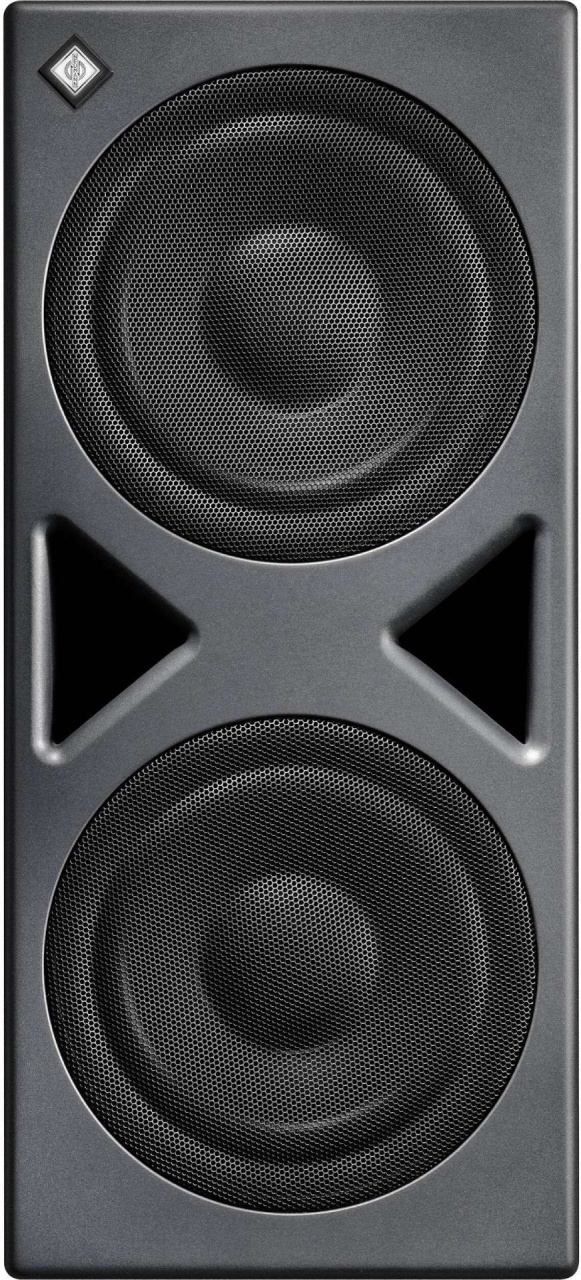

KH 870 II AES67 include doua difuzoare frontale de 10 inch intr-o carcasa robusta, oferind o extensie a basului pana la 16 Hz, cu o capacitate SPL ridicata. Comparativ cu KH 810, designul cu doua difuzoare genereaza o putere semnificativ mai mare, permitand boxelor principale sa functioneze la niveluri de putere mai ridicata cu o distorsiune redusa. Porturile frontale de bas sunt proiectate special pentru a minimiza turbulentele si pentru a permite o amplasare flexibila langa pereti sau incastrata, fara a compromite performanta.

DSP avansat si corectie acustica automata

Subwooferul KH 870 II AES67 integreaza un engine DSP performant pentru alinierea precisa a sistemului, oferind claritate si consistenta indiferent de configuratie. Este complet compatibil cu sistemul MA 1 Automatic Monitor Alignment (disponibil separat), asigurand corectie acustica profesionala atat pentru subwoofer, cat si pentru monitoarele analogice din gama KH Line. In acest fel, sistemele stereo si immersive beneficiaza de precizia digitala pe intreg lantul de monitorizare.

Bass management flexibil si integrare pentru sisteme immersive

Datorita sistemului sau flexibil de Bass Management, KH 870 II AES67 functioneaza ca un hub de semnal pentru sisteme pana la 7.1.4, oferind o gestionare precisa a basului in monitorizarea surround si 3D. Controlul acustic, reglajul volumului de sistem si multiplele optiuni de conectivitate il fac o alegere versatila atat pentru fluxuri AoIP moderne, cat si pentru studiouri hibride.

Design robust, performanta profesionala

Construit intr-o carcasa rigida, controlata din punct de vedere al rezonantei, cu finisaj rezistent si picioare de izolare, KH 870 II AES67 este proiectat sa reziste timp indelungat. Amplificatoarele sale eficiente, cu disipare termica redusa, ofera pana la 400 W de putere, mentinand in acelasi timp o fiabilitate ridicata in sesiunile lungi de utilizare. Limitatorul electronic integrat protejeaza difuzoarele si amplificatoarele pe termen lung. Cu optiuni pentru conectare in lant (daisy-chain), iesiri sumate si control acustic avansat, se adapteaza usor oricarui mediu profesional.

Detalii

Versiune AES67 cu integrare completa AoIP
12 canale de intrare AES67 cu iesiri analogice/AES3
Porturi de retea redundante compatibile ST 2110, ST 2022-7 si RAVENNA
Compatibil cu fluxuri AES67 generate prin DANTE
Doua difuzoare frontale de 10 inch, raspuns in frecventa pana la 16 Hz
Putere dubla fata de KH 810 II
Capacitate SPL ridicata intr-o carcasa solida
Sistem 7.1.4 Bass Manager pentru formate surround si immersive
Control DSP pentru precizie si consistenta
Compatibil cu sistemul MA 1 Automatic Monitor Alignment
Integrare perfecta cu toate monitoarele din gama KH Line
Corectie acustica digitala si pentru monitoarele analogice
Controale acustice pentru amplasare si reglaj flexibil
Ideal pentru inregistrare, broadcast, creatie muzicala si mastering

Specificatii tehnice:

Acustica

Raspuns in frecventa (±6 dB): 16 ... 750 Hz
Raspuns in frecventa (±3 dB): 18 ... 310 Hz
Abatere raspuns frecventa: 20 ... 295 Hz, ±1.5 dB
Zgomot propriu la 10 cm (cu gain input setat la 100 dB SPL pentru 0 dBu): <20 dB(A) SPL
Iesire sinusoidala THD <0.5% la 1 m (half space): 95 dB SPL (33 - 200 Hz)
Capabilitate bas (SPL max la 3% THD la 1 m): 114.9 dB
SPL max pe podea / perete / colt: 114.9 dB / 117.9 dB / 120.9 dB
SPL max Dolby DARDT: 123 dB SPL
Principiu acustic: Bassreflex, porturi frontale

Intrari si iesiri analogice

Intrari analogice: 2 x XLR, balansate electronic
Impedanta intrare: >12 kΩ
Nivel maxim intrare: 24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Raport respingere mod comun (CMRR), XLR/Sub-D: >56 dB @ 15 kHz
Diafonie (1 kHz), XLR/Sub-D: -90 dB; ±0.1 dB
Control volum la distanta: prin software MA 1
Interval control volum / rezolutie: 0 ... -∞ dB; 0.1 dB
Dinamica analogica (THD+N A-D-A), XLR / SubD: 120 dB(A)(CH1...3,12); 116dB(A) (CH5...11) <0.003% (-90 dB)
Moduri rutare semnal: analog

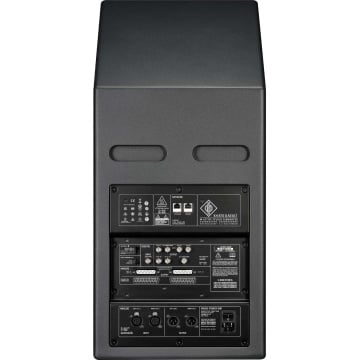

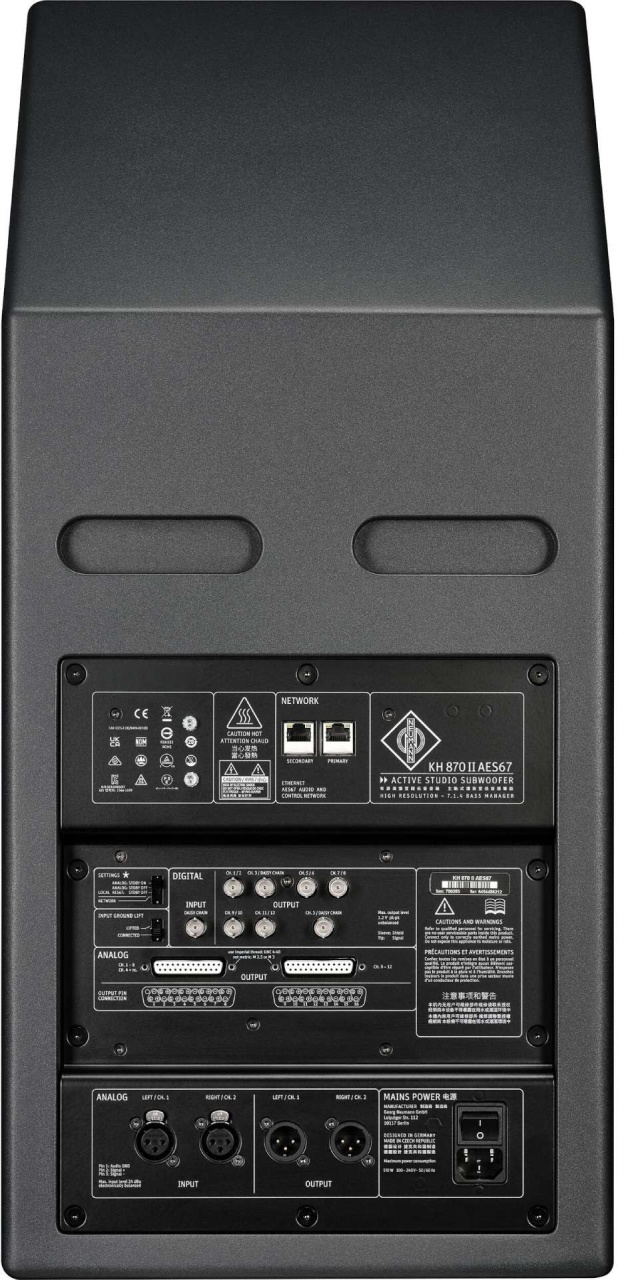

Iesiri analogice: 2 x XLR, balansate electronic; 1 x SUB-D 25: 7 canale balansate electronic; 1 x SUB-D 25: 4 canale balansate electronic

Intrari si iesiri digitale

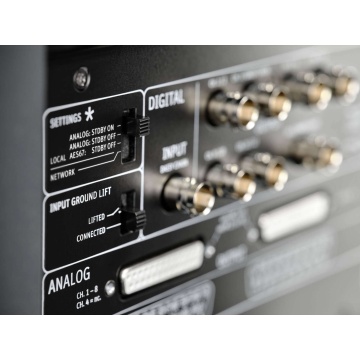

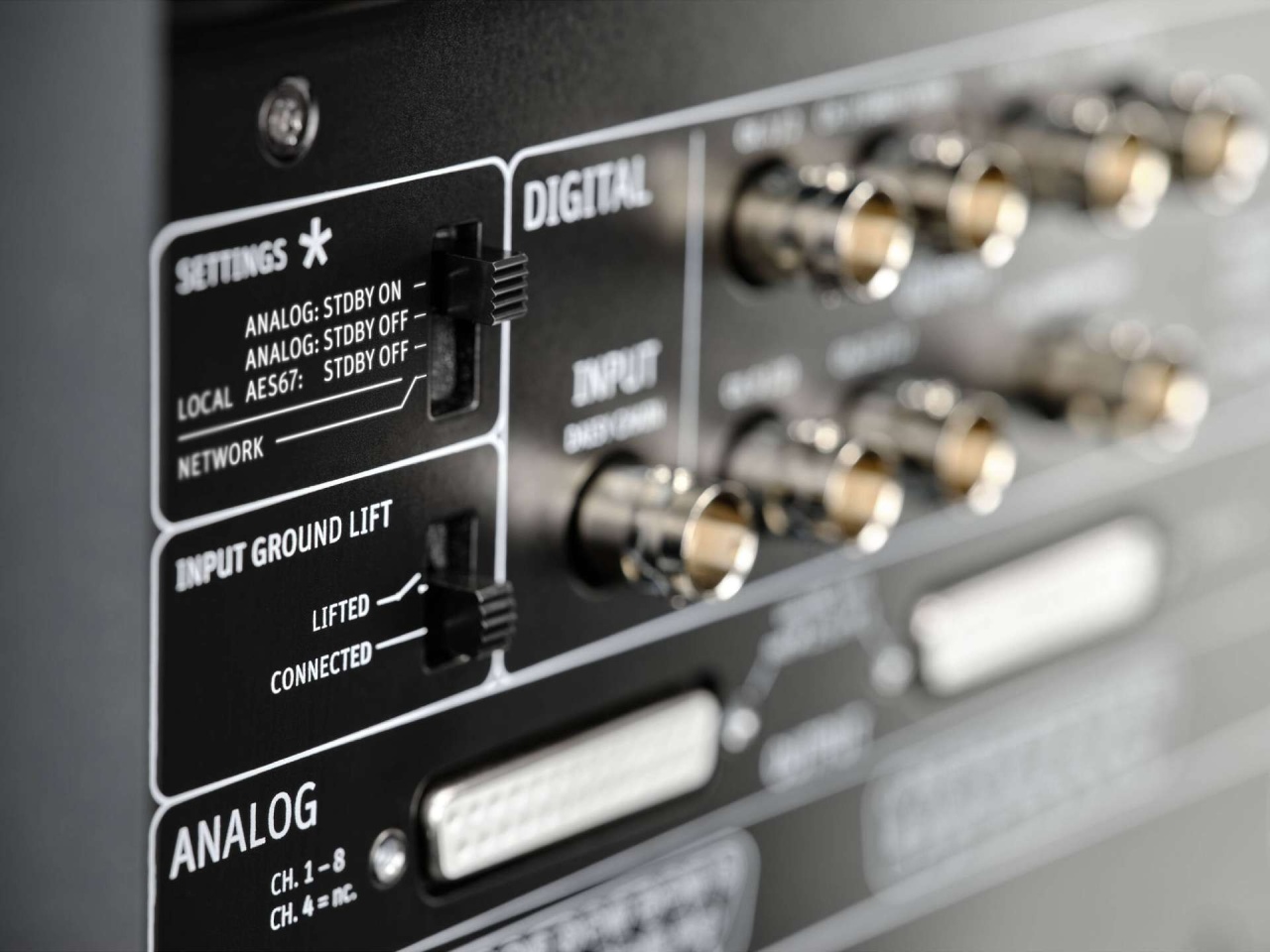

Intrare digitala: 1 x BNC: Daisychain in; 1 x Ehternet: primary AoIP 1 x Ethernet: secondary AoIP
Iesire digitala: 7 x BNC: 11 x Monitor out; 1 x daisychain out
Convertor digital (rezolutie / tip): 24-bit
Rata de esantionare digitala: 32 - 200 kHz
Rata interna de esantionare: 48 kHz
Rata iesire: 48 kHz
Dinamica A-D: CH 1, 2=124 dBA
Dinamica A-D-A (convertor): CH 1, 2=121.5 dBA
Dinamica D-A: CH 1, 2, 3, 12=125 dBA; CH 5...11=118 dBA
Sensibilitate digitala: -18 dBFS = 100 dB SPL la 1 m
Latenta ADA / DA: 2 ms (A-D-A); 4 ms (D-A AES67)
Delay reglabil: 0 ... 115 ms
Rezolutie delay (timp / distanta): 20.8 µs; 0.71 mm
Delay max. sincronizare audio-video: 40 ms (2 frame-uri); 33 ms (2.75 frame-uri)
Distanta maxima compensare time-of-flight: 115 ms, bazata pe firmware

Interfata utilizator

Indicatoare stare: Logo iluminat Neumann
Selectare intrare: analog / AES67
Ground Lift: Da
Control: local si prin retea
Comutator alimentare: Da
Tensiune alimentare: 100 - 240 V~ (universala)

Electronica - Controller

Tip controller: Digital, activ
Rezolutie DSP: Audio 32 Bit, procesare 64 Bit double precision
Frecventa crossover: 80 Hz fixa
Panta crossover: 24 dB/octava (ordinul 4)
Suport calibrare automata MA 1: Da (subwoofer si boxe analogice conectate)
Linearizare faza FIR: Da, cu MA 1
Protectii: limitator soft clip, limitatoare peak si termice, limitator excursie woofer, limitator termic pentru electronica si amplificatoare
Control de la distanta: prin Ethernet si MA 1
Afisaj stare: Logo Neumann Alb
Afisaj identificare: Logo Neumann Rose
Afisaj limit / clip / erori: Logo Neumann Rosu
Ajustare luminozitate logo: prin software-ul MA 1

AES67

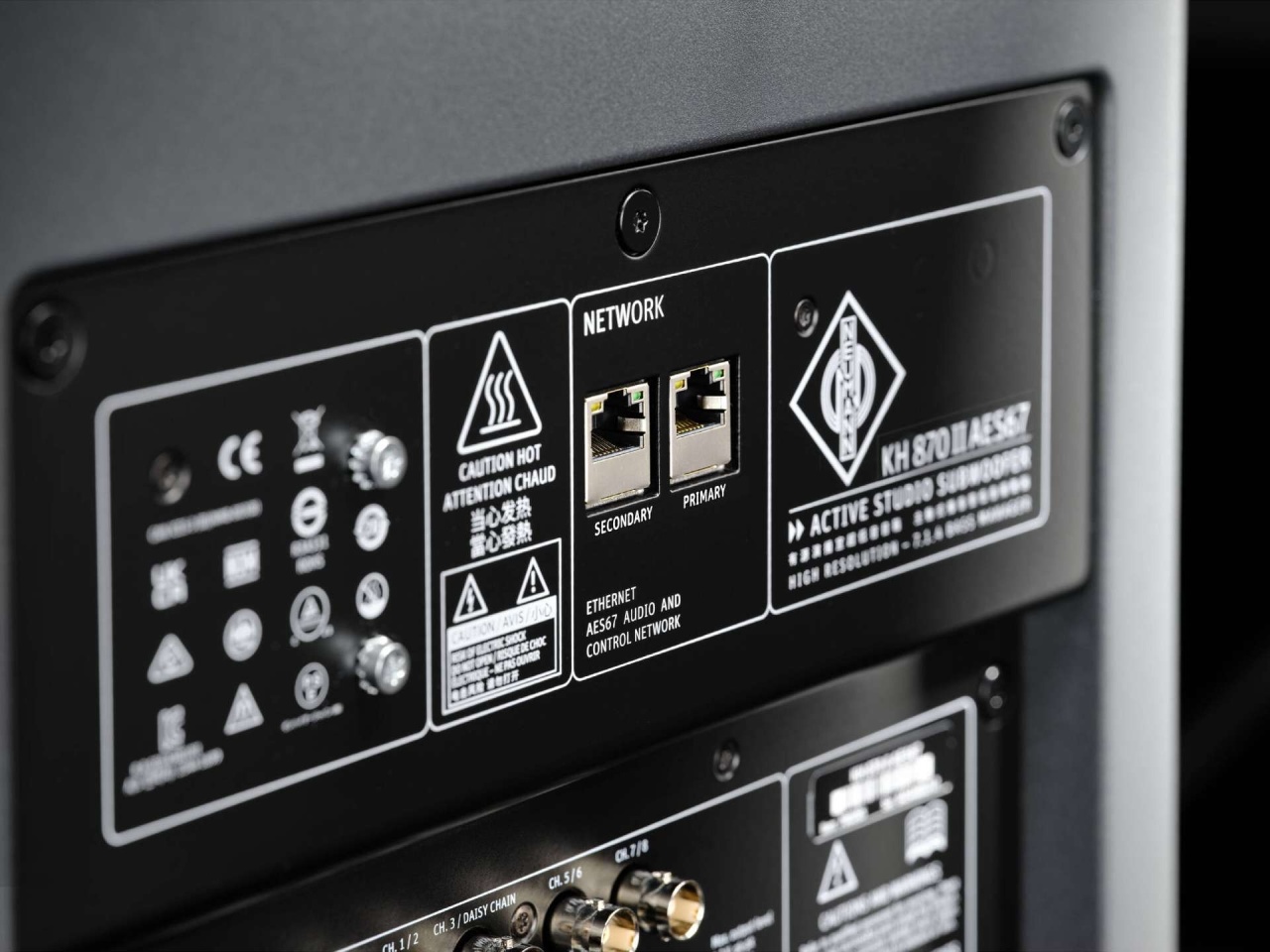

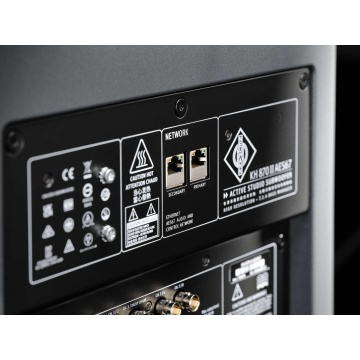

Interfata AoIP AES67: Interfata audio de retea complet redundanta, compatibila AES67 ST2110; 2 conectori RJ-45 Fast Ethernet 100Base-TX (IEEE 802.3); retea fizica redundanta (ST 2022-7)
Word length intrare AES67 AoIP: 24 biti
Rata de esantionare la intrare AES67 AoIP: 44.1 / 48 / 88.2 / 96 kHz
Management conexiune intrare AES67 AoIP: RAVENNA, NMOS IS-04 (Descoperire si Inregistrare) si NMOS IS-05 (Management conexiune)
Rate de esantionare: 44.1 / 48 / 88.2 / 96 kHz
Timpi pachet: 125 µs, 1 ms
Profiluri PTP: IEEE1588 Default, AES67 PTP Media, IEEE 802.1AS (AVB)
Alte profiluri PTP: SMPTE ST 2059-2
Transport: Multicast, Unicast
Compatibilitate SMPTE ST 2110-30: Da, doua porturi fizice de retea
Transport SDP: Manual, SAP, RAVENNA method (RTSP)
Descoperire: SAP, mDNS, NMOS IS-04, RAVENNA method (anuntare RTSP URI si alte servicii)

Electronica - Amplificatoare si alimentare

Putere iesire amplificator woofer (THD+N cu limiter activat 0.1%): 360 W
Alimentare: SMPS 100-240 V; 50/60 Hz
Consum in standby: <=300 mW
Consum in gol: 37 W
Consum la putere maxima (100 V / 230 V): 485 W / 462 W
Standby automat: dupa 20 minute
Standby amplificator: Dezactivat; definit de utilizator in software

Mecanica

Material carcasa: lemn; panou electronic din aluminiu
Finisaj / culoare: antracit metalic (RAL 7021) fata; negru (RAL 9005) spate
Conditii de functionare: +10°C … +40°C; umiditate relativa <75% fara condens
Conditii transport / depozitare: -25°C … +60°C; umiditate relativa <90% fara condens
Woofer: 2 x 265 mm (10 inch) cu grilaje metalice de protectie
Punct de montaj stativ boxa: soclu de 35 mm pe panoul superior
Dimensiuni produs (I x L x A): 737 x 330 x 645 mm
Volum net extern: 157 litri
Greutate produs: 44.5 kg
Dimensiuni ambalaj (I x L x A): 839 x 454 x 749 mm
Greutate totala ambalata: 51.2 kg
Greutate ambalaj (cu accesorii): 6.7 kg
Volum pachet: 0.285 m³
Continut livrare: subwoofer KH 870 II AES67, cabluri alimentare (EU/KC, UK, US, China), ghid rapid, manual utilizare
Ax acustic orizontal: 165 mm
Ax acustic vertical (de la baza): 365 mm
