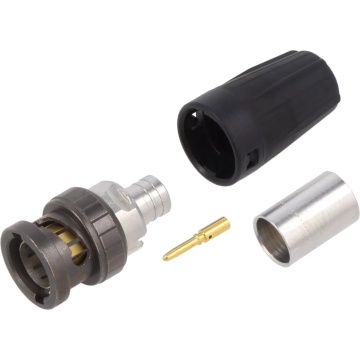

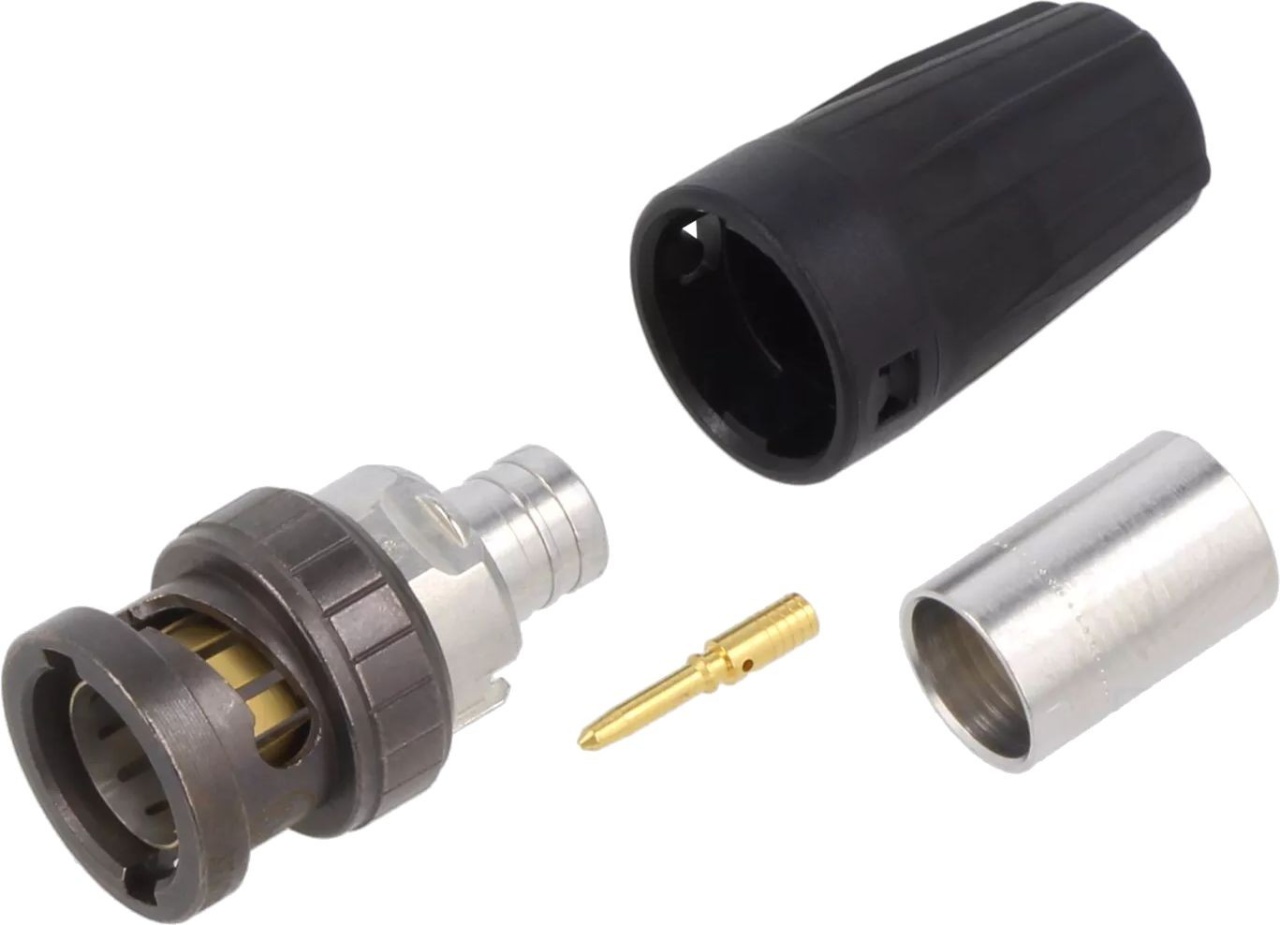

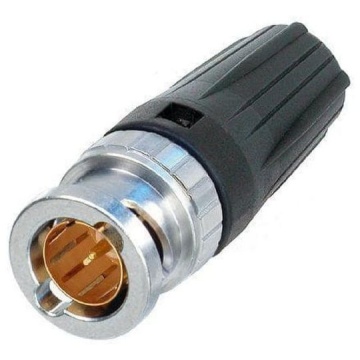

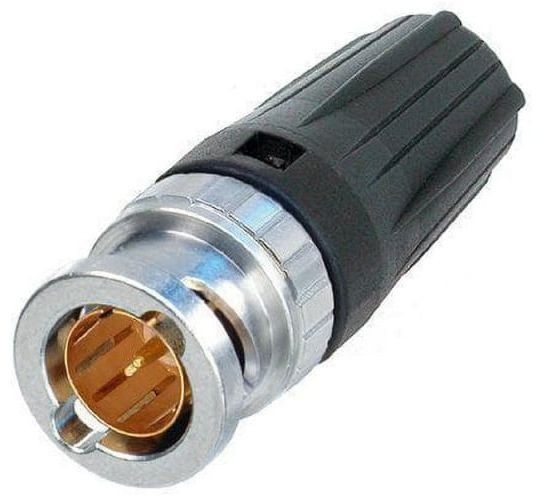

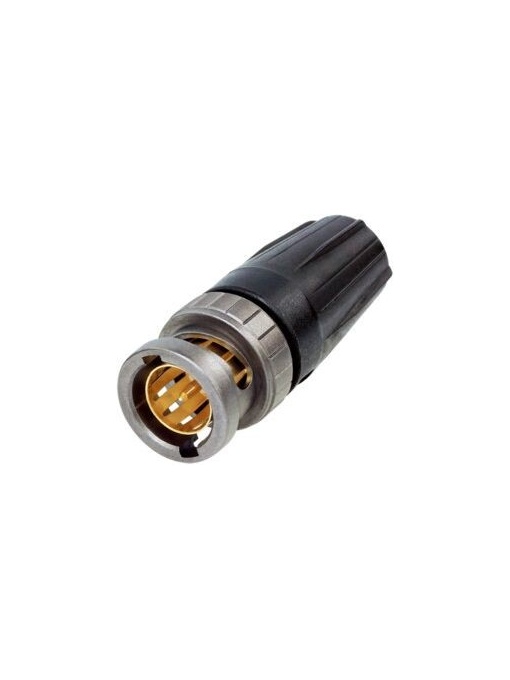

Neutrik NBNC75BXU13X - Conector BNC

Descriere

Neutrik NBNC75BXU13X este un conector BNC de 75 Ω conceput pentru transmisii video UHD de calitate ridicata, compatibil cu semnale 4K si 8K. Designul optimizat al pinului de contact si al izolatorului asigura pierderi minime de semnal si performanta stabila la frecvente ridicate. Beneficiaza de tehnologia rearTWIST, placare rezistenta antraloy si este compatibil cu conectorii BNC standard. Ofera o durabilitate ridicata cu peste 1000 de cicluri de cuplare, rezistenta mecanica excelenta si parametri electrici fiabili, fiind o alegere sigura pentru aplicatii profesionale in domeniul de broadcast si video.

Caracteristici generale:

• Design optimizat al pinului de contact si al izolatorului pentru transmisii UHD
• Tehnologie rearTWIST dovedita
• Placare elvetiana antraloy
• Compatibilitate completa cu conectorii BNC conventionali
• Valori imbunatatite ale pierderilor de semnal la frecvente ridicate

Specificatii tehnice:

Informatii tehnice

• Produs: NBNC75BXU13X
• Tip conexiune: BNC 75 Ω
• Gen: tata

Electrice

• Rezistenta de contact (interior): ≤ 3 mΩ
• Rezistenta de contact (exterior): ≤ 2 mΩ
• Rezistenta dielectrica: 1.5 kVdc
• Impedanta: 75 Ω
• Rezistenta de izolatie: > 5 GΩ
• Tensiune nominala: < 50 V
• VSWR: ≤ 1.6 / > 23 dB pana la 6 GHz
• VSWR: ≤ 2.3 / > 15 dB pana la 12 GHz
• VSWR: ≤ 3.9 / > 12 dB pana la 18 GHz

Mecanice

• Diametru cablu: 7.3 mm
• Rezistenta prindere cablu (centru): > 30 N
• Dimensiune sertizare (ecran): 7.36 Hex crimp
• Dimensiune sertizare (pin): 1.6 crimp
• Forta de inserare: < 25 N
• Durata de viata: > 1000 cicluri de cuplare
• Dispozitiv de blocare: Bayonett
• Ancorare cablu: Sertizare pe manta

Materiale

• Contacte: Alama (CuZn35Pb2), 0.2 µm AuCo (contact central)
• Carcasa: Alama (CuZn39Pb3)
• Placare carcasa: Antraloy
• Insertie: PP

Mediu

• Interval de temperatura: -30 °C pana la +85 °C
• Capacitate de sertizare contacte: Conform IEC 60803 si IEC 60352-2
