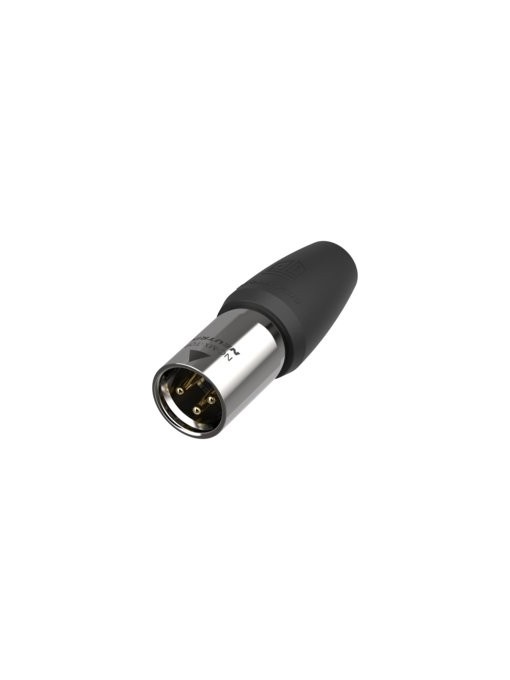

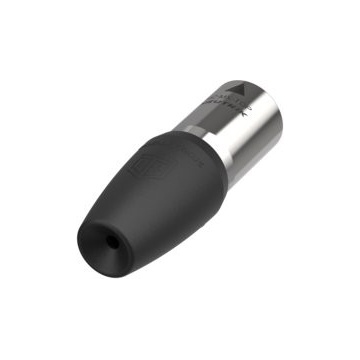

Neutrik NC3MX1-TOP - Conector XLR tata 3 pini

Descriere

Neutrik NC3MX1-TOP este un conector XLR de cablu cu 3 pini, tata, proiectat pentru utilizare in spatii exterioare si in medii solicitante. Dispune de protectie IP65 atunci cand este conectat cu un conector compatibil din gama XLR TOP (True Outdoor Protection), contacte aurite si materiale rezistente la impact si radiatii UV. Suporta curent nominal de 16 A per contact, tensiune nominala sub 50 V si cabluri cu diametrul exterior de 5,0 - 8,0 mm. Conexiunile se realizeaza prin lipire si include un sistem de blocare cu clapeta.

Caracteristici generale:

• Conector XLR de cablu cu 3 pini, tata
• Constructie rezistenta etansata, destinata utilizarii in spatii exterioare si in medii solicitante
• Protectie la exterior conform IP65 atunci cand este conectat cu un conector compatibil din gama XLR TOP (True Outdoor Protection)
• Contacte aurite
• Materiale rezistente la impact si radiatii UV
• Aprobare TOP (True Outdoor Protection) in conformitate cu cerintele UL50E

Specificatii tehnice:

Produs:

• Denumire: NC3MX1-TOP
• Tip conexiune: XLR
• Gen: tata

Caracteristici electrice:

• Capacitanta intre contacte: ≤ 4 pF
• Rezistenta de contact: ≤ 3 mΩ
• Rigiditate dielectrica: 1,5 kVdc
• Rezistenta de izolatie: >. 10 GΩ (initial)
• Curent nominal per contact: 16 A
• Tensiune nominala: <. 50 V

Caracteristici mecanice:

• Diametru exterior cablu: 5,0 - 8,0 mm
• Forta de insertie: ≤ 20 N
• Forta de extragere: ≤ 20 N
• Durata de viata: >. 5000 cicluri de conectare
• Sectiune conductor: max. 1,5 mm²
• Dimensiune conductor: max. 16 AWG
• Conectare: contacte prin lipire
• Sistem de blocare: blocare cu clapeta

Materiale:

• Bucsa: cauciuc rezistent la UV
• Placare contacte: aur (Au) peste nichel (Ni)
• Contacte: alama (CuZn39Pb3)
• Insertie: poliamida (PA66)
• Element de blocare: otel inoxidabil
• Carcasa: otel inoxidabil
• Protectie la tensionarea cablului: poliacetal

Conditii de mediu:

• Aprobari: UL
• Clasa de inflamabilitate: UL 94 V-0
• Conformitate cu standardul: IEC 61076-2-103
• Clasa de protectie: IP65, UL50E tip carcasa 4 (cand este conectat)
• Capacitate de lipire: conform IEC 60068-2-20
• Interval de temperatura: -30 °C pana la +80 °C
