Neutrik NP2RX-BAG - Conector Jack

Descriere

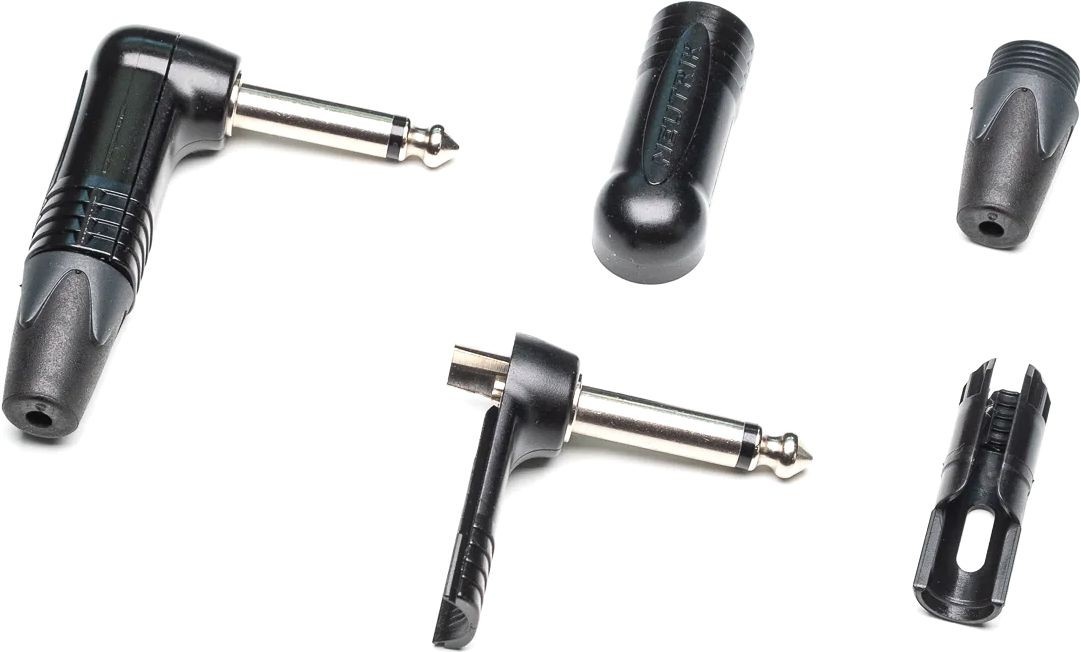

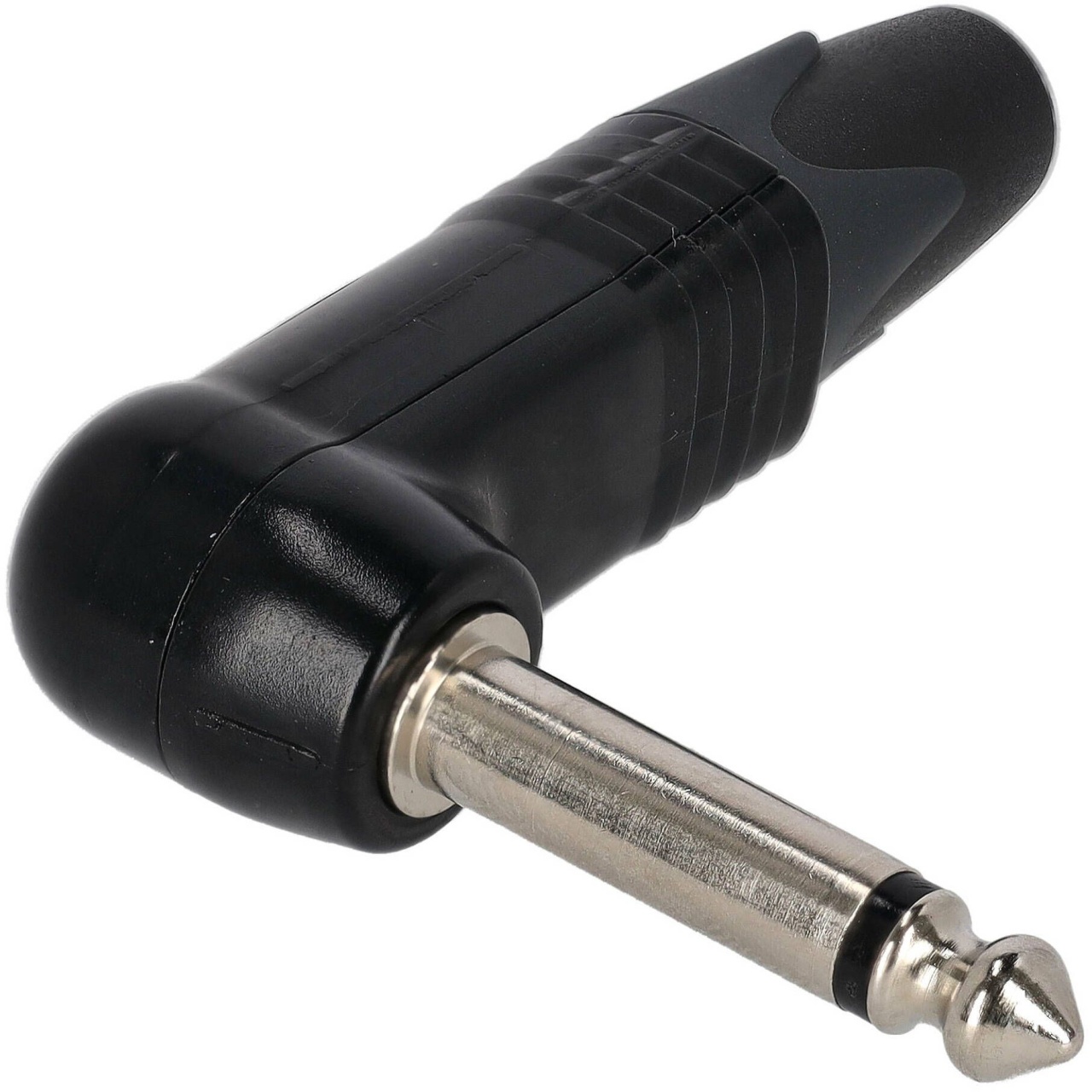

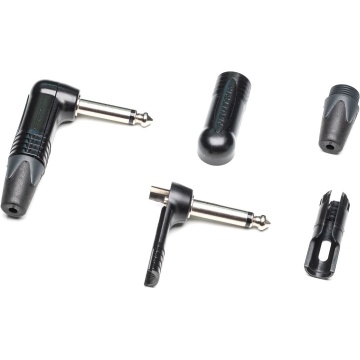

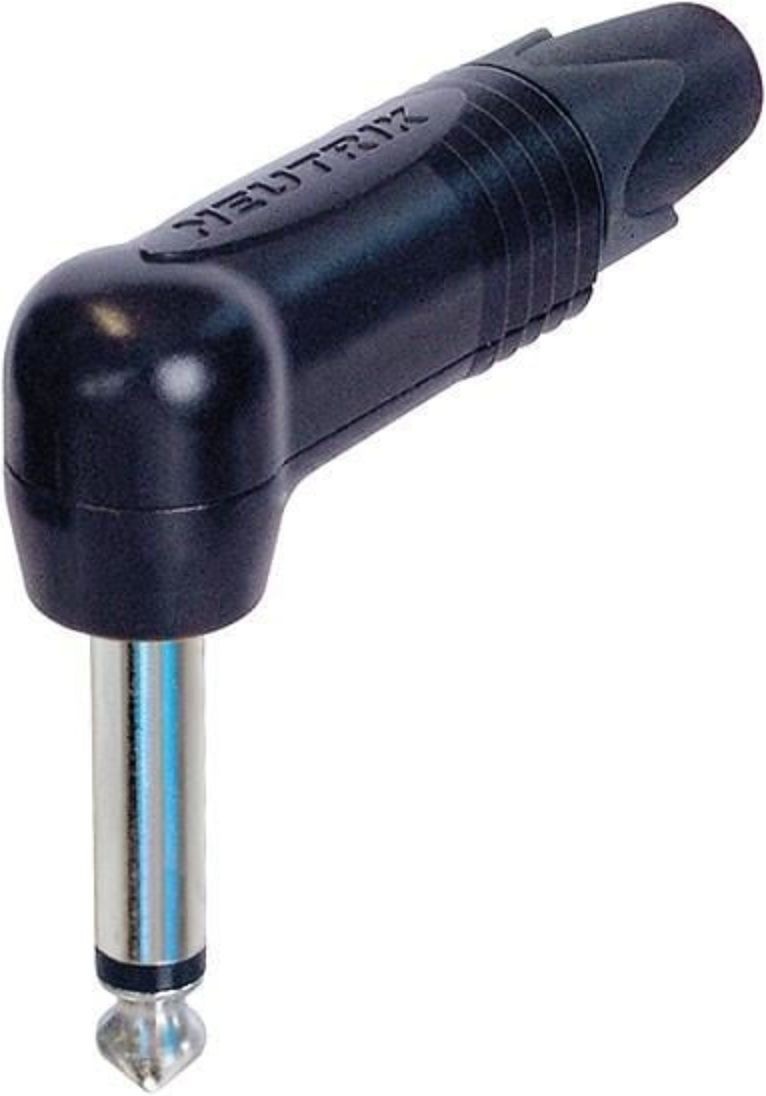

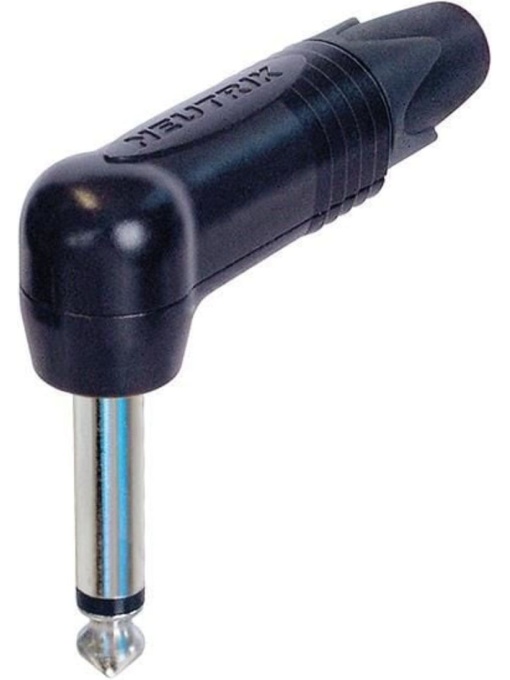

Neutrik NP2RX-BAG este un conector jack profesional de 6,3 mm (1/4 inch) cu 2 pini si un design in unghi drept, cu contacte nichelate si carcasa neagra. Face parte din seria Plug X, recunoscuta pentru fiabilitate si constructie robusta. Carcasa metalica turnata din zinc ofera protectie excelenta la interferente EMI si durabilitate sporita, iar sistemul de prindere tip "chuck" asigura o fixare sigura a cablului. Cu un diametru redus de doar 14,5 mm, este ideal in aplicatii unde spatiul este limitat. Suporta cabluri cu diametrul de 4-7 mm, este testat la peste 1000 de cicluri de conectare si respecta standardele IEC 60603-11 / EIA RS-453.

Caracteristici generale:

• Carcasa complet metalica, elimina acoperirea din plastic a modelului anterior NP*RCS si imbunatateste durabilitatea si protectia EMI
• Conector jack de 6,3 mm (1/4 inch) cu profil extra subtire, potrivit pentru densitate mare de montare
• Carcasa turnata robusta din metal, cu design modern
• Sistem de prindere tip "chuck" testat, care asigura o fixare sigura a cablului
• Design ergonomic, usor de manevrat
• Contacte dintr-o singura piesa, prelucrate cu precizie, care previn agatarea varfului in conector

Specificatii tehnice:

• Titlu: NP2RX-BAG
• Tip conexiune: Conector (Plug)
• Gen: Tata

Electrice

• Rezistenta de contact: depinde de conectorul de imperechere mΩ
• Rezistenta dielectrica: 1 kVdc
• Rezistenta de izolatie: > 2 GΩ (initial)
• Curent nominal per contact: depinde de conectorul de imperechere A
• Tensiune nominala: < 50 V

Mecanice

• Diametru cablu: 4 - 7 mm
• Durata de viata: > 1000 cicluri de conectare
• Sectiune conductor: 1 mm²
• Sectiune conductor: 18 AWG
• Tip conexiune interna: Contacte de lipit

Materiale

• Manson: Poli-acetal (POM) + PU
• Placare contacte: 2 µm nichel (Su)
• Contacte: Alama (CuZn39Pb3)
• Insertie: Poliamida (PA 6.6 30 % GR)
• Carcasa: Metal turnat din zinc (ZnAl4Cu1)
• Placare carcasa: Strat KTL
• Sistem de prindere: Poli-acetal (POM)

Mediu

• Conformitate standarde: IEC 60603-11 / EIA RS-453
• Lipibilitate: Conform IEC 68-2-20
• Interval de temperatura: -20 °C la +65 °C
