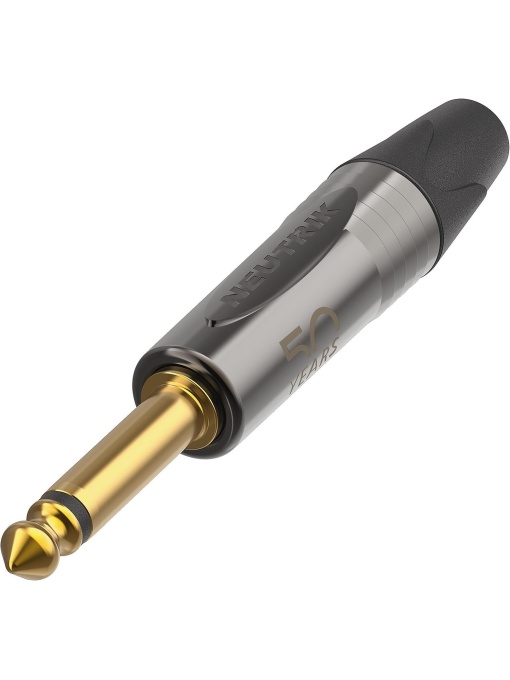

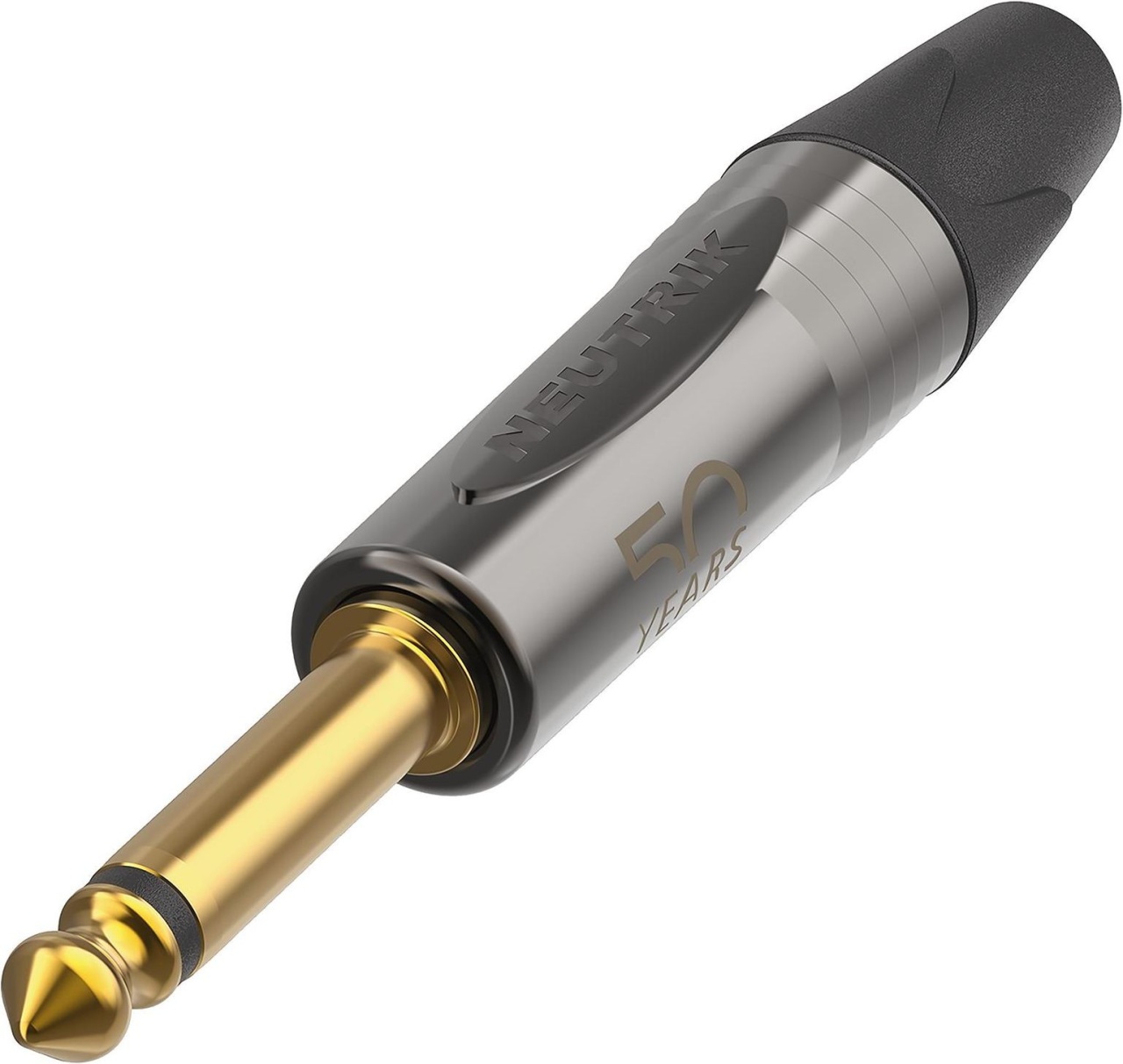

Neutrik NP2X-50 - Conector Jack
Descriere
Neutrik NP2X-50 este un conector jack 6,3 mm (1/4 inch) stereo, prezentat intr-o editie speciala care celebreaza aniversarea a 50 de ani de excelenta Neutrik in domeniu. Conectorul are o carcasa robusta din zinc turnat si un finisaj gri inchis. Contactele sunt realizate din alama si placate cu aur (0,2 µm), asigurand fiabilitate si rezistenta electrica optima. Suporta tensiune nominala de 50 Vac, are o rezistenta dielectrica de 1 kVdc si o izolatie de >2 GΩ. Conectorul are un design compact si un sistem de prindere de tip "chuck" pentru o retinere sigura a cablului. Compatibil cu cabluri cu diametre cuprinse intre 4-7 mm, are o durata de utilizare de minim 1000 de cicluri de conectare si respecta standardele IEC 60603-11 si EIA RS-453.
.Caracteristici generale
- Placare metalica conductiva
- Contacte placate cu aur
- Jack 6.3 mm extra subtire
- Carcasa robusta din aliaj turnat, cu design elegant
- Sistem de prindere tip chuck testat, ce asigura o retinere sigura a cablului
- Design ergonomic pentru manevrare facila
- Contacte prelucrate dintr-o singura bucata, ce previn blocarea varfului la conectare
Specificatii tehnice
Produs
- Titlu: NP2X-50
- Familie produs: Plug
- Tip conexiune: conector cablu
- Gen: tata
Electrice
- Rezistenta de contact: depinde de conectorul de cuplare mΩ
- Rezistenta dielectrica: 1,0 kVdc
- Rezistenta de izolatie: > 2 GΩ (initial)
- Curent nominal pe contact: depinde de conectorul de cuplare A
- Tensiune nominala: 50 Vac
Mecanice
- Diametru cablu: 4.0 - 7.0 mm
- Durata de viata: min. 1000 cicluri de cuplare
- Sectiune conductor: 1.0 mm²
- Sectiune conductor: 18 AWG
- Tip conexiune conductor: contacte de lipit
Materiale
- Manson: Poliacetal (POM) + PU
- Contact: Alama (CuZn39Pb3)
- Placare contact: 0.2 µm Au
- Carcasa: Zinc turnat (ZnAl4Cu1)
- Placare carcasa: placare editie speciala 50 ani (cupru-nichel)
- Prindere mecanica (strain relief): Poliacetal (POM)
Mediu
- Conformitate standard: IEC 60603-11 / EIA RS-453
- Solderabilitate: conform IEC 68-2-20
- Interval de temperatura: -30 °C la +80 °C
