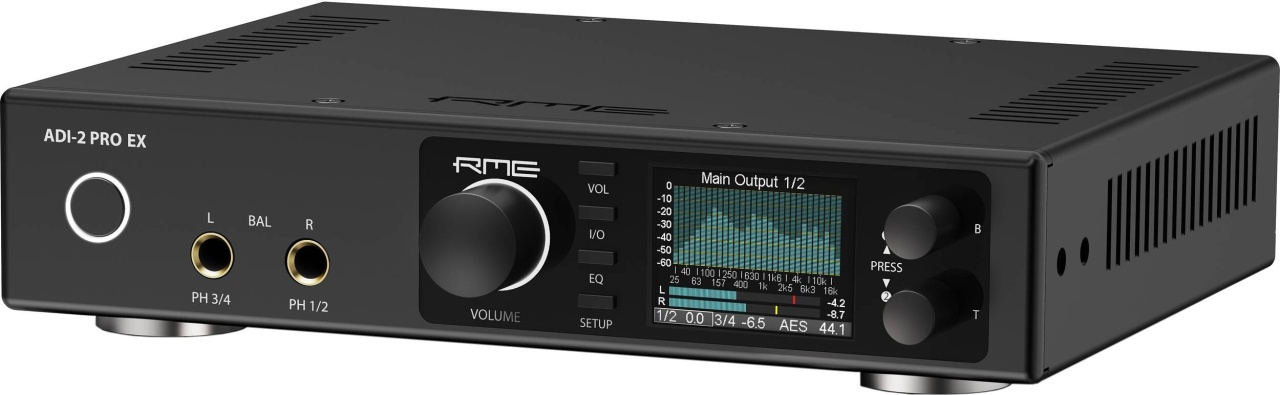

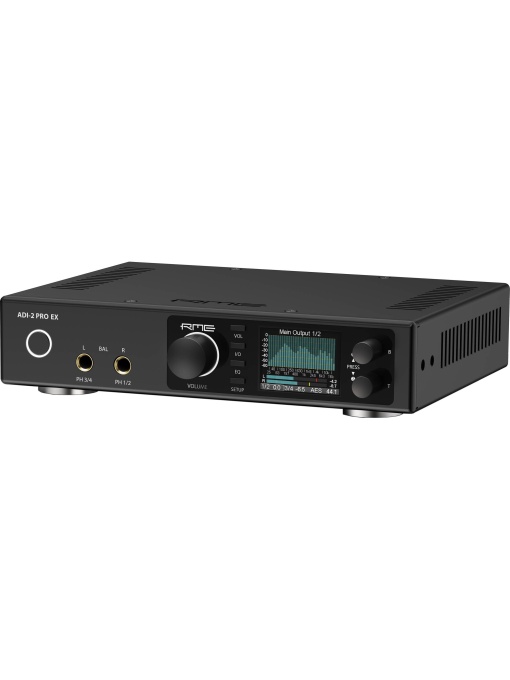

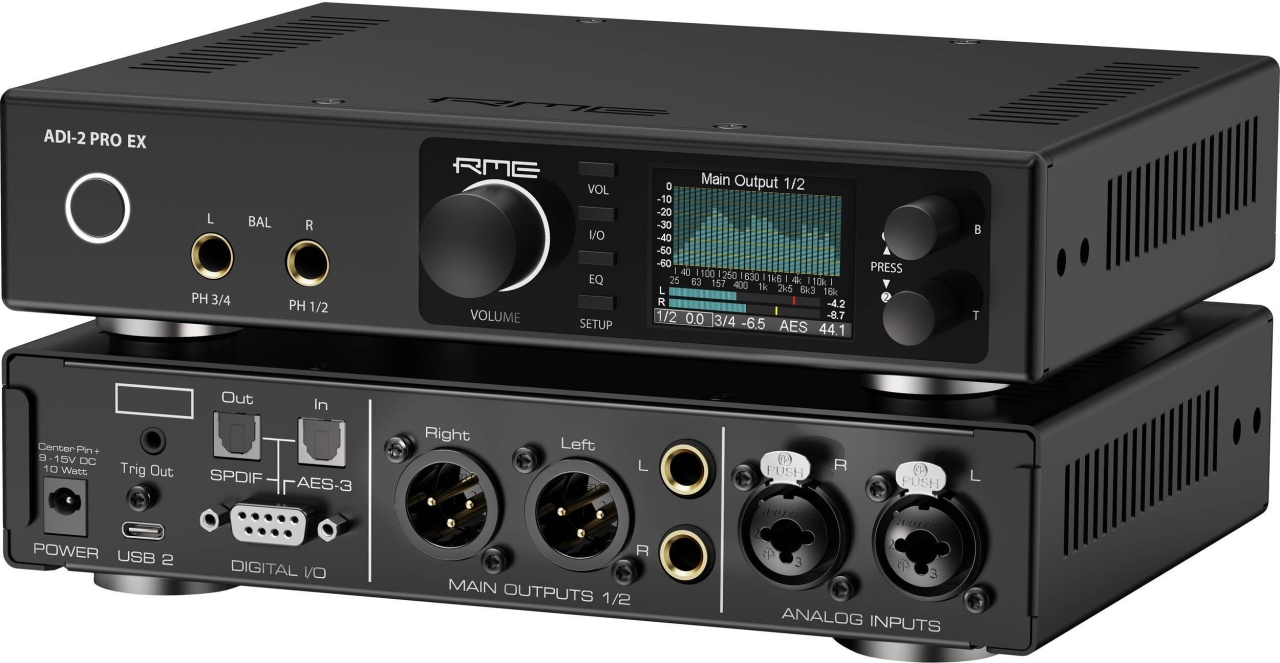

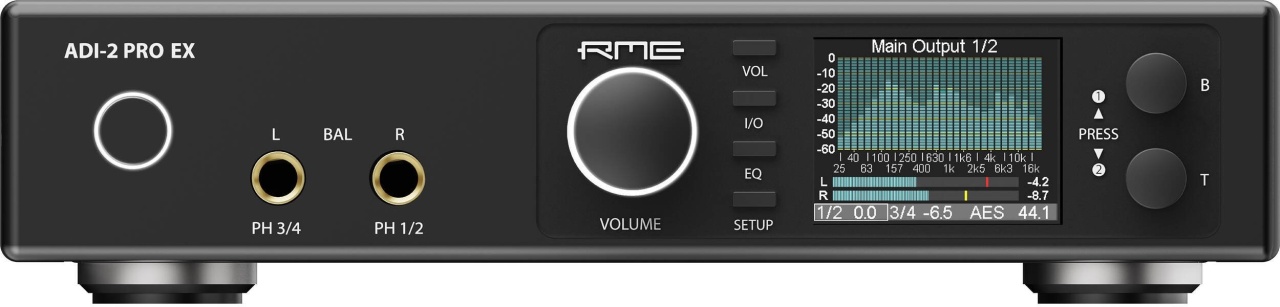

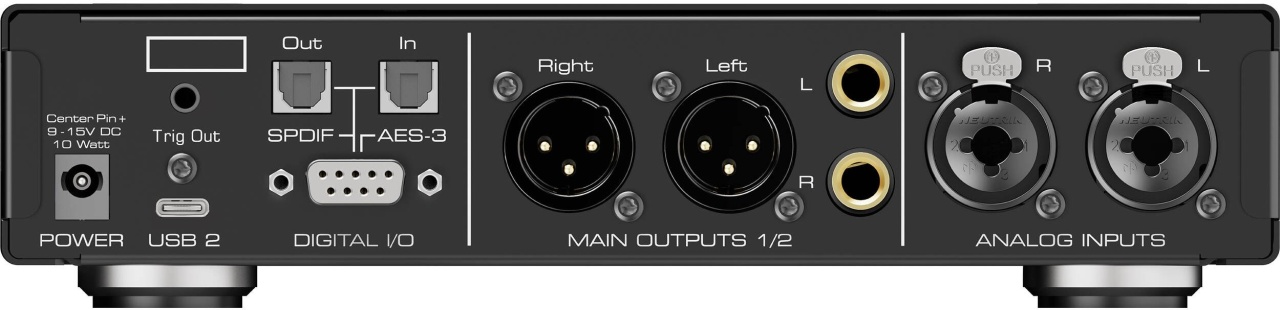

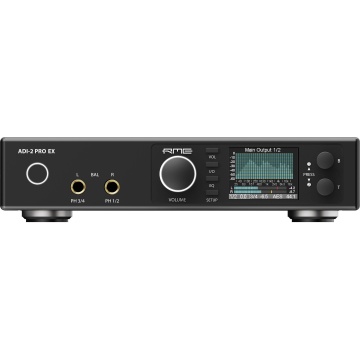

RME ADI-2 Pro EX - Convertor AD/DA PCM/DSD 768 kHz cu USB-C AES SPDIF ADAT si amplificator dual de casti

Descriere

RME ADI-2 Pro EX este un convertor AD/DA PCM/DSD cu rata de esantionare de pana la 768 kHz, doua amplificatoare Extreme Power pentru casti si conectivitate USB-C, AES, SPDIF si ADAT. Dispune de intrari analogice servo-balansate XLR/TRS, iesiri balansate si nebalansate, mod Class Compliant USB, SteadyClock FS si procesare DSP. Poate functiona ca interfata stereo 2 intrari/2 iesiri sau multicanal 6 intrari/8 iesiri si permite inregistrare DSD, redare Direct DSD, control remote si utilizare cu macOS, Windows si dispozitive iOS compatibile.

Caracteristici generale:

• Convertor AD/DA PCM si DSD cu rata de esantionare de pana la 768 kHz
• Convertoare AK5574 ADC si AK4493 DAC
• Doua intrari analogice servo-balansate XLR/TRS
• Iesiri analogice balansate si nebalansate XLR/TRS
• Doua iesiri stereo Extreme Power pentru casti
• Mod Advanced Balanced pentru casti
• Conectivitate digitala AES/EBU, SPDIF coaxial, SPDIF optic si ADAT
• Port USB-C blocabil, compatibil Class Compliant UAC 2
• Mod interfata stereo cu 2 intrari si 2 iesiri sau multicanal cu 6 intrari si 8 iesiri
• Inregistrare DSD si redare Direct DSD la pana la DSD256 / 11.2 MHz
• Tehnologie SteadyClock FS
• Procesare DSP si egalizator parametric cu 5 benzi
• Analizor spectral cu 30 de benzi

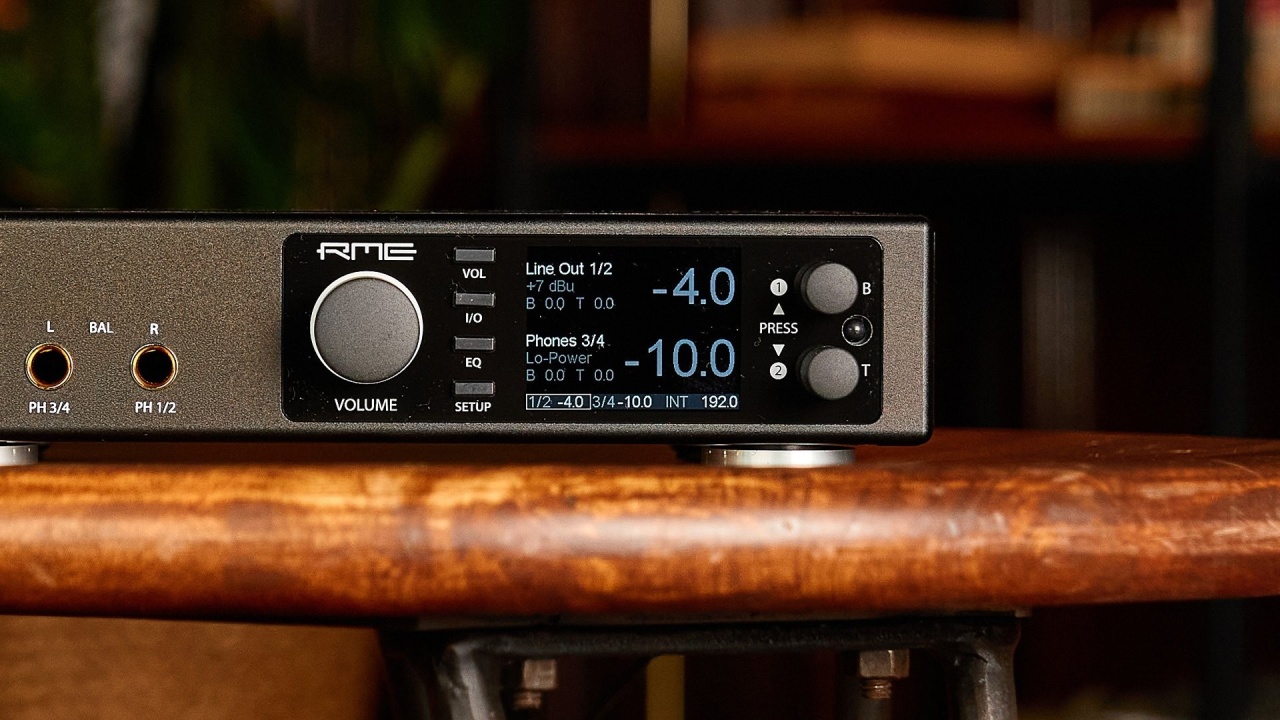

• Display IPS de rezolutie ridicata
• Iesiri DC-coupled
• Iesire Trigger de 12 V prin jack mono de 3.5 mm

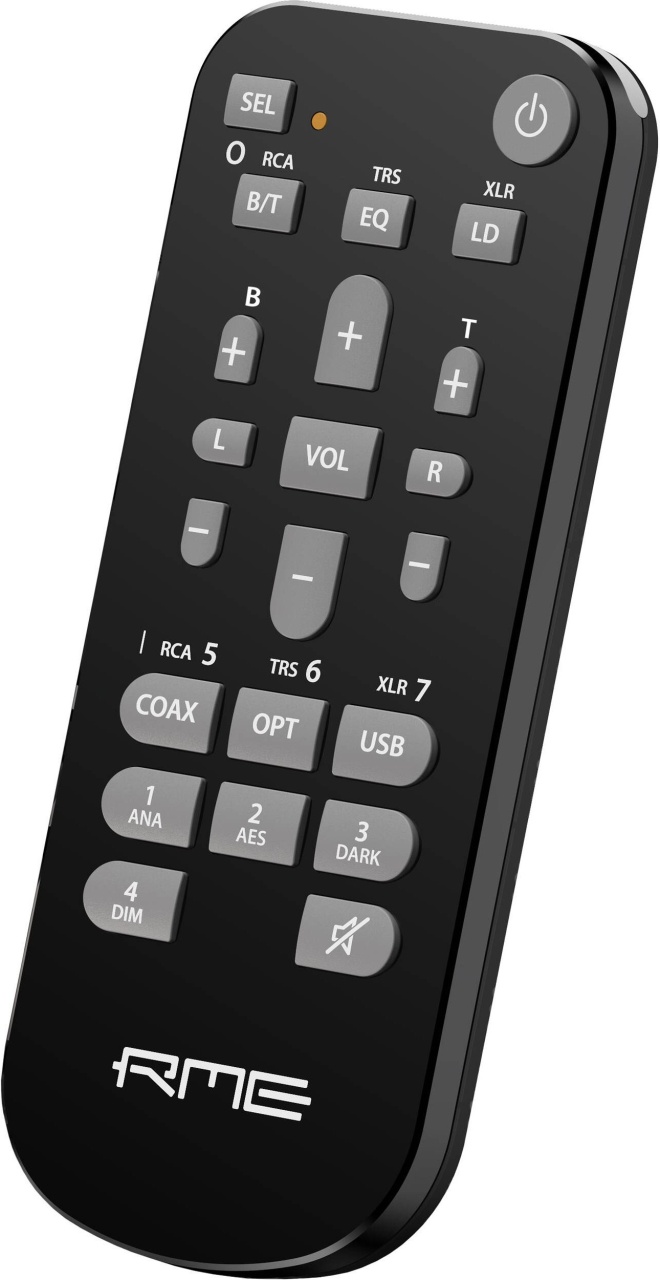

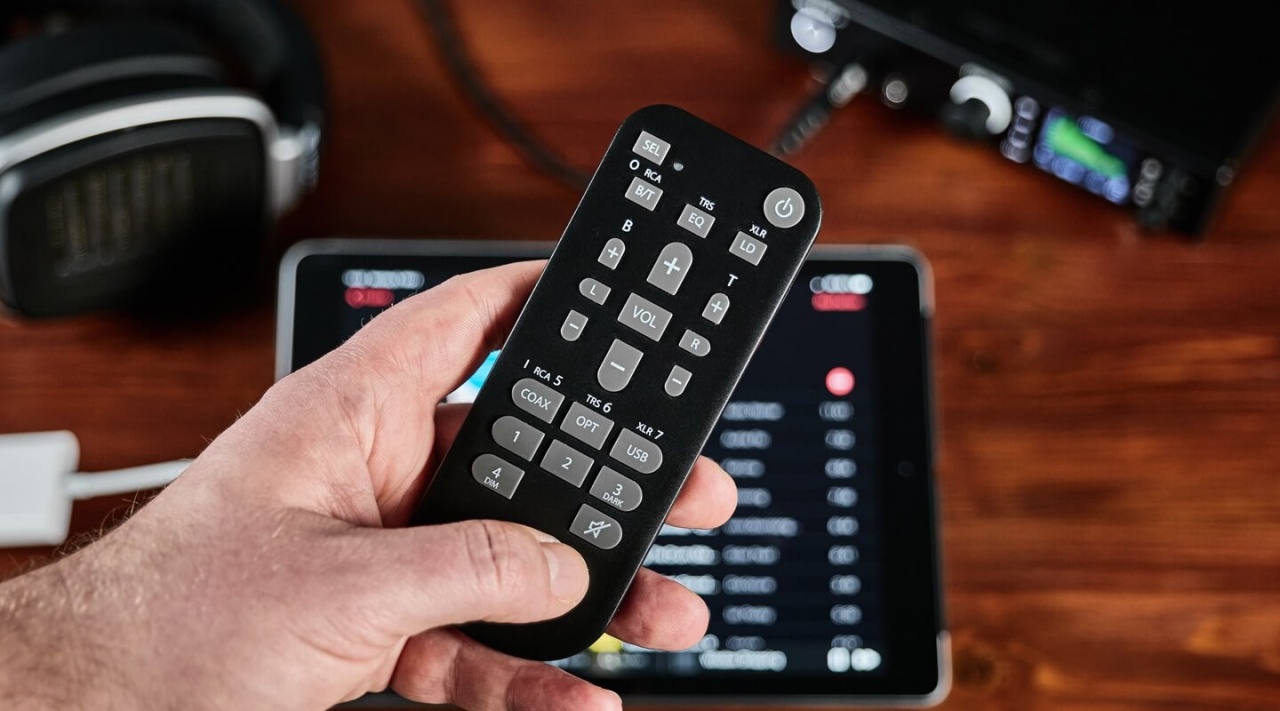

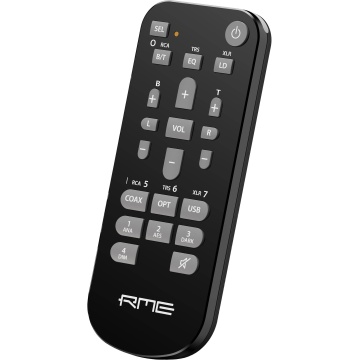

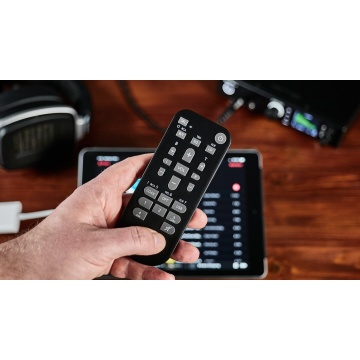

• Control prin software-ul ADI-2 Remote si suport Multi-Remote Control
• Compatibilitate cu macOS, Windows si dispozitive iOS compatibile
• Sursa de alimentare externa universala blocabila inclusa

Specificatii tehnice:

Intrari analogice:

XLR:

• Intrare: XLR, servo-balansata
• Impedanta de intrare balansata: 18 kOhm
• Impedanta de intrare nebalansata: 9 kOhm
• Sensibilitate de intrare comutabila: +24 dBu, +19 dBu, +13 dBu, +4 dBu la 0 dBFS
• Interval Digital Trim Gain: 0 dB pana la +6 dB
• Raport semnal-zgomot la +13/+19/+24 dBu: 120 dB RMS neponderat, 122 dBA
• Raport semnal-zgomot la +4 dBu: 119 dB RMS neponderat, 122 dBA
• Raspuns in frecventa la 44.1 kHz, -0.1 dB: 5 Hz - 20.5 kHz
• Raspuns in frecventa la 96 kHz, -0.5 dB: 3 Hz - 45.5 kHz
• Raspuns in frecventa la 192 kHz, -1 dB: 2 Hz - 92.7 kHz
• Raspuns in frecventa la 384 kHz, -1 dB: < 1 Hz - 124 kHz
• Raspuns in frecventa la 768 kHz, -3 dB: < 1 Hz - 180 kHz
• THD la -1 dBFS: -120 dB, 0.0001%
• THD+N la -1 dBFS: -116 dB, 0.00016%
• THD la -10 dBFS: < -140 dB, 0.00001%
• Separare intre canale: > 110 dB

TRS:

• Specificatii identice cu intrarea XLR, cu exceptia urmatoarei caracteristici
• Intrare: jack 6.3 mm TRS, servo-balansata

Iesiri analogice:

Iesiri 1/2 XLR:

• Impedanta de iesire: 200 Ohm
• Nivel de iesire comutabil: +24 dBu, +19 dBu, +13 dBu, +4 dBu la 0 dBFS
• Raport semnal-zgomot la +13/+19/+24 dBu: 120 dB RMS neponderat, 123 dBA
• Raport semnal-zgomot la +4 dBu: 117 dB RMS neponderat, 120 dBA
• Raspuns in frecventa la 44.1 kHz, -0.1 dB: 0 Hz - 20.2 kHz
• Raspuns in frecventa la 96 kHz, -0.5 dB: 0 Hz - 44.9 kHz
• Raspuns in frecventa la 192 kHz, -1 dB: 0 Hz - 88 kHz
• Raspuns in frecventa la 384 kHz, -1 dB: 0 Hz - 115 kHz
• Raspuns in frecventa la 768 kHz, -3 dB: 0 Hz - 109 kHz
• THD la 0 dBFS: < -120 dB, 0.0001%
• THD+N la 0 dBFS: -115 dB, 0.00018%
• Separare intre canale: > 110 dB

Iesiri 1/2 TRS, spate:

• Specificatii identice cu iesirile XLR, cu exceptia caracteristicilor urmatoare
• Iesire: jack 6.3 mm TRS, cu impedanta balansata
• Nivel maxim de iesire: +19 dBu
• Raport semnal-zgomot la +19 dBu: 120 dB RMS neponderat, 123 dBA
• Raport semnal-zgomot la +13 dBu: 118 dB RMS neponderat, 121 dBA
• Raport semnal-zgomot la +4 dBu: 115 dB RMS neponderat, 118 dBA
• Impedanta de iesire nebalansata: 100 Ohm
• Impedanta de iesire balansata: 200 Ohm

Iesiri pentru casti 1/2:

• Iesire: jack 6.3 mm TRS, nebalansata, stereo
• Impedanta de iesire: 0.1 Ohm
• Raport semnal-zgomot la +22 dBu: 120 dB RMS neponderat, 123 dBA
• Raport semnal-zgomot la +7 dBu: 118 dB RMS neponderat, 121 dBA
• Nivel de iesire la 0 dBFS, nivel de referinta +19 dBu, sarcina de minimum 100 Ohm: +22 dBu (10 V)
• Nivel de iesire la 0 dBFS, nivel de referinta +4 dBu, sarcina de minimum 8 Ohm: +7 dBu (1.73 V)
• THD la +19 dBu, sarcina de 32 Ohm, 1.5 W: -122 dB, 0.000079%
• THD+N la +19 dBu, sarcina de 32 Ohm, 1.5 W: -115 dB, 0.00018%
• Putere maxima de iesire la 0.1% THD+N, 300 Ohm: 0.37 W pe canal
• Putere maxima de iesire la 0.1% THD+N, 32 Ohm: 1.9 W pe canal
• Putere maxima de iesire la 0.1% THD+N, 16 Ohm: 2.1 W pe canal
• Separare intre canale la 20 Hz - 20 kHz: 80 dB la 32 Ohm

Iesiri pentru casti 3/4:

• Specificatii identice cu iesirile pentru casti 1/2, cu exceptia caracteristicii urmatoare
• Niveluri de iesire la 0 dBFS: +7 dBu cu Hi-Power dezactivat, +22 dBu cu Hi-Power activat

Mod balansat pentru casti:

• Impedanta de iesire: 0.2 Ohm
• Niveluri de iesire la 0 dBFS: +13 dBu (3.46 V) cu Hi-Power dezactivat, +28 dBu (19.5 V) cu Hi-Power activat
• Raport semnal-zgomot la +28 dBu: 123 dB RMS neponderat, 126 dBA
• Raport semnal-zgomot la +13 dBu: 121 dB RMS neponderat, 125 dBA
• Nivel de iesire la 0 dBFS, Hi-Power activat, sarcina de minimum 150 Ohm: +28 dBu (19.5 V)
• Nivel de iesire la 0 dBFS, Hi-Power dezactivat, sarcina de minimum 8 Ohm: +13 dBu (3.46 V)
• Putere maxima de iesire la 0.1% THD+N, 300 Ohm: 1.4 W pe canal
• Putere maxima de iesire la 0.1% THD+N, 32 Ohm: 4.2 W pe canal
• Putere maxima de iesire la 0.1% THD+N, 16 Ohm: 2.7 W pe canal
• Separare intre canale: >. 130 dB la 1 kHz

Intrari digitale:

Caracteristici generale:

• Interval de sincronizare: 28 kHz - 200 kHz
• Suprimare jitter: > 50 dB la frecvente de peste 1 Hz
• Formate acceptate: Consumer si Professional

AES/EBU:

• Conector: 1 x XLR, balansat prin transformator, izolat galvanic, conform AES3-1992
• Sensibilitate de intrare: 0.3 Vpp

SPDIF coaxial:

• Conector: 1 x RCA, balansat prin transformator, conform IEC 60958
• Etaj de intrare cu sensibilitate ridicata: < 0.3 Vpp
• Compatibilitate AES/EBU: AES3-1992

SPDIF optic:

• Conector: 1 x optic, conform IEC 60958
• Compatibilitate: ADAT

Iesiri digitale:

AES/EBU:

• Conector: 1 x XLR, balansat prin transformator, izolat galvanic, conform AES3-1992
• Nivel de iesire: 2.9 Vpp
• Format: Professional, conform AES3-1992 Amendment 4
• Mod Single Wire, rata de esantionare: 28 kHz - 200 kHz

SPDIF coaxial:

• Conector: 1 x RCA, conform IEC 60958
• Nivel de iesire: 0.75 Vpp
• Format: Consumer SPDIF, conform IEC 60958
• Mod Single Wire, rata de esantionare: 44 kHz - 200 kHz

SPDIF optic:

• Conector: 1 x optic, conform IEC 60958
• Format: Consumer SPDIF, conform IEC 60958
• Rata de esantionare: 44 kHz - 200 kHz

Caracteristici digitale:

• Surse de clock: interna, intrare AES, intrare SPDIF, intrare ADAT
• Suprimarea jitterului surselor de clock externe: > 50 dB la frecvente de peste 1 Hz
• Influenta efectiva a jitterului de clock asupra conversiei AD si DA: aproape zero
• PLL: asigura functionarea fara intreruperi chiar si la un jitter de peste 100 ns
• PLL Digital Bitclock suplimentar: operare ADAT varispeed fara probleme
• Rate de esantionare acceptate cu surse de clock externe: 32 kHz - 200 kHz
• Rate de esantionare acceptate intern: 44.1 kHz - 768 kHz

Specificatii generale:

• Sursa de alimentare inclusa: sursa externa in comutatie, 100 - 240 V AC, 2 A, 24 W
• Consum in standby la 12 V DC: 170 mW
• Consum in standby la 230 V AC: 280 mW
• Consum in repaus: 12 W
• Consum maxim: 24 W
• Curent in repaus la 12 V: 1 A (12 W)
• Detectare subtensiune: < 8.8 V
• Deconectare la supratensiune: > 16.5 V
• Dimensiuni (L x I x A): 215 x 44 x 160 mm
• Greutate: 1.15 kg
• Interval de temperatura: +5°C - +50°C
• Umiditate relativa: < 75%, fara condens
