Sennheiser EK 6042 - Receiver camera video

Descriere

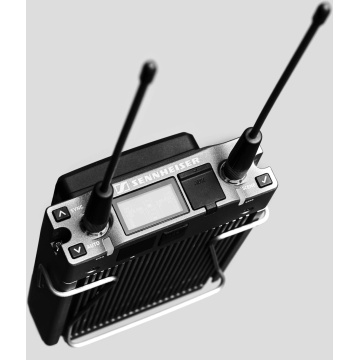

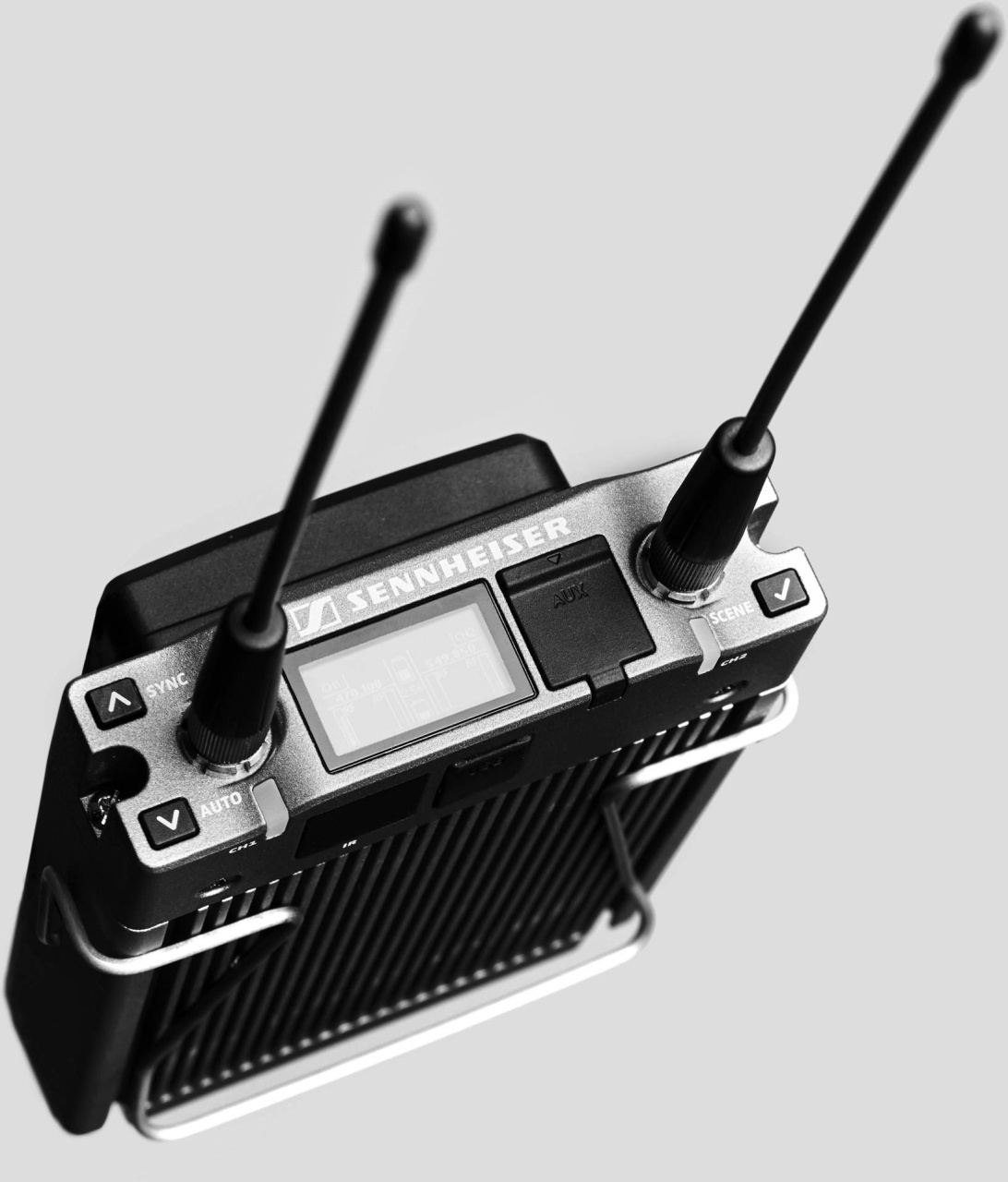

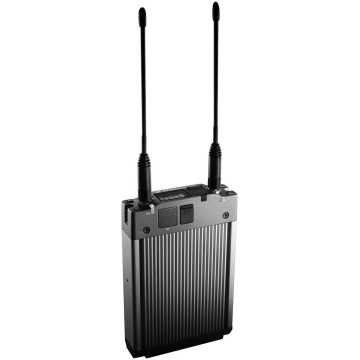

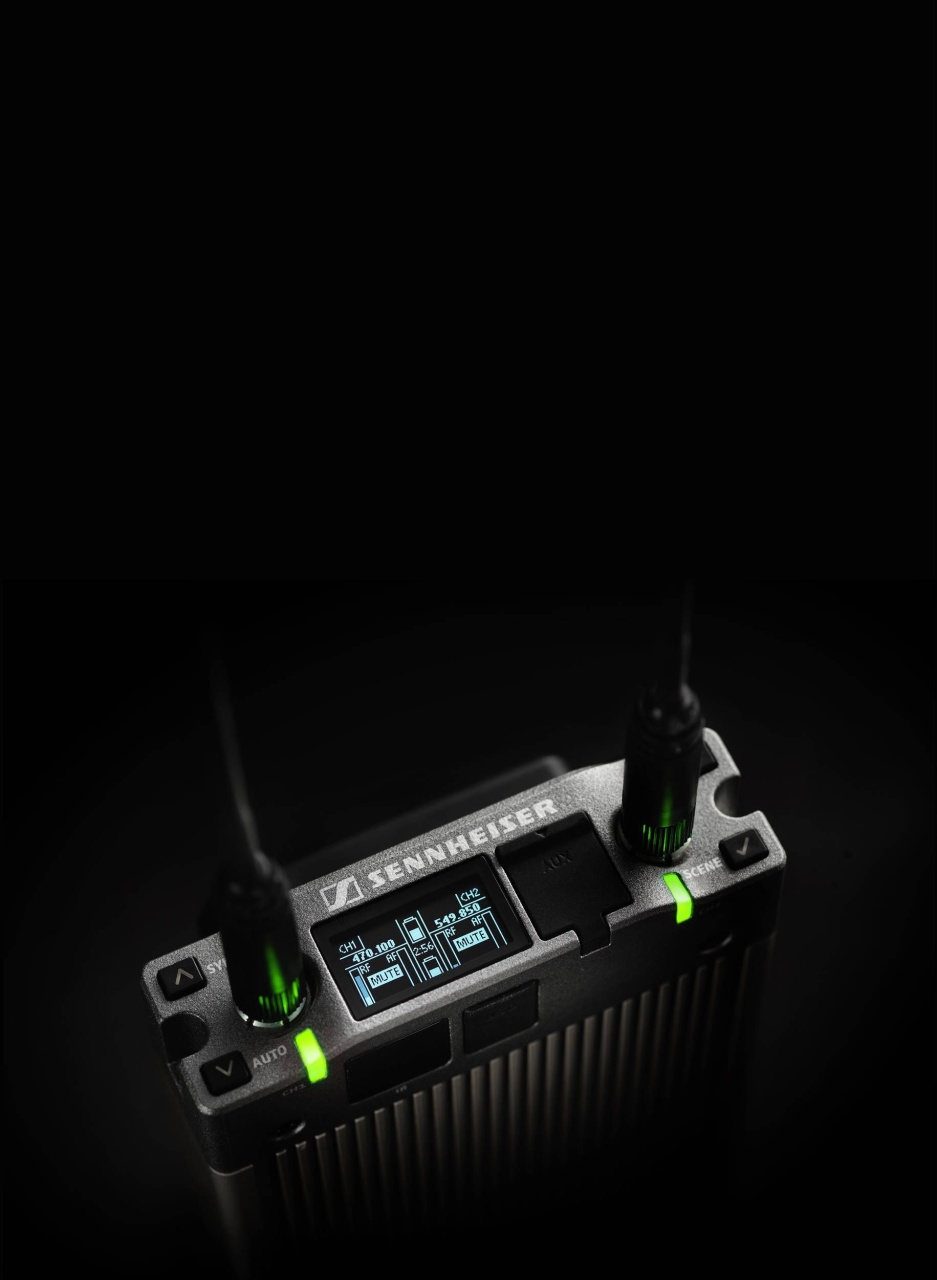

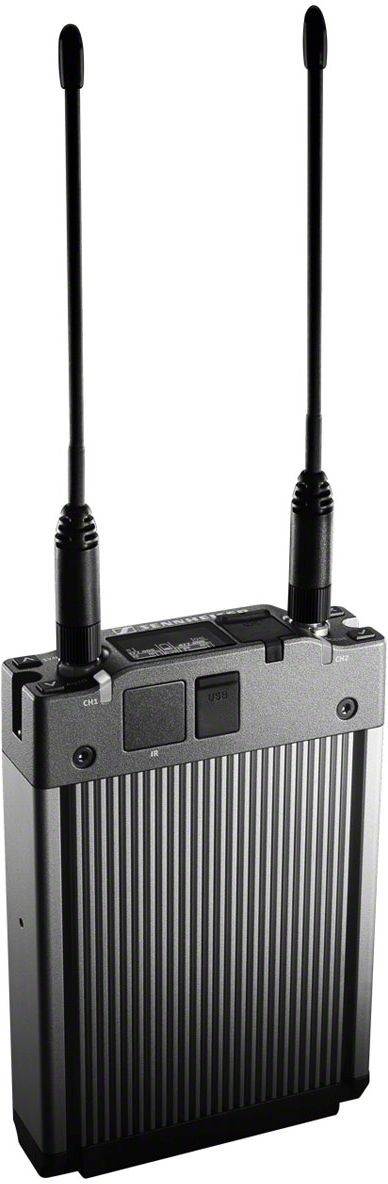

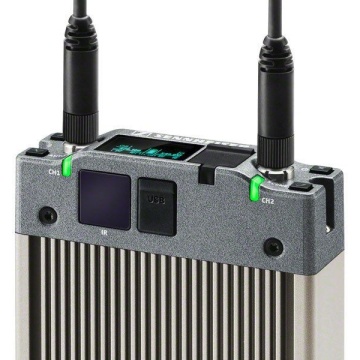

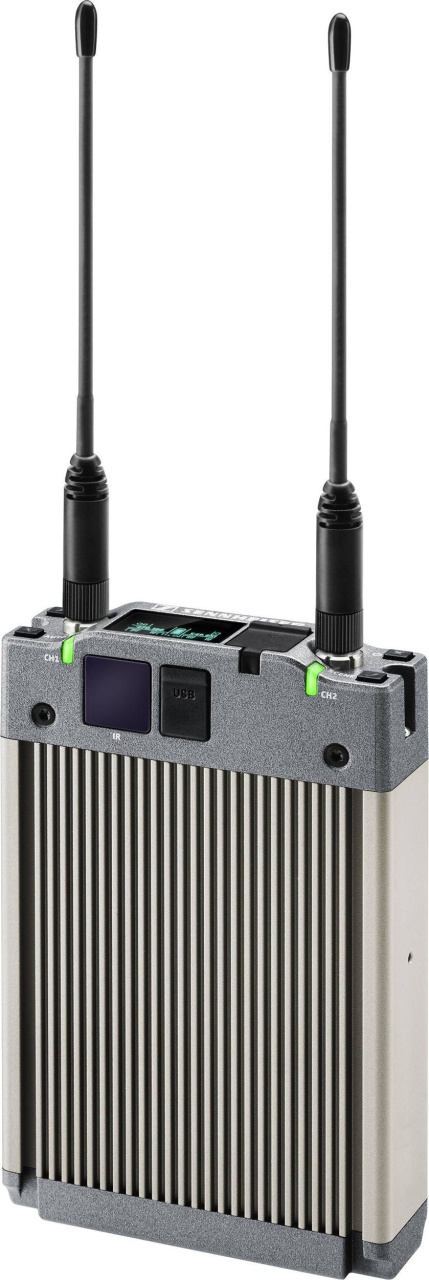

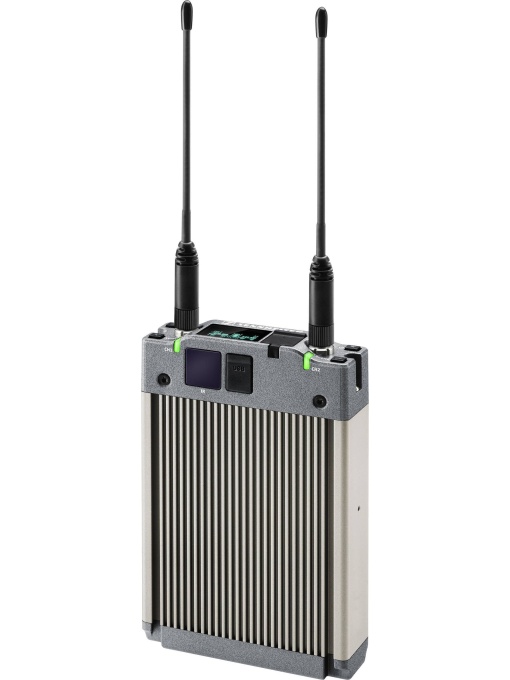

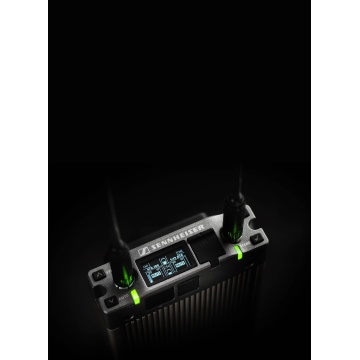

Sennheiser EK 6042 este un receiver wireless cu doua canale, compact, slot-mount, compatibil cu transmitatoarele Sennheiser in banda de frecvente radio 470 - 653 MHz. Se integreaza in sloturile UniSlot/SuperSlot si Sony prin adaptoare optionale, iar cu adaptorul GA 6042 BP poate functiona in rucsac audio cu alimentare externa sau cu acumulatori Sennheiser BA 60. Configurarea rapida si meniul intuitiv de pe panoul cu display simplifica configurarea, iar serverul web al receiverului ofera posibilitatea de a importa si exporta rapid setarile. Receptia true-diversity, intervalul de frecvente radio de 184 MHz si iesirile analogice si digitale AES3 asigura o calitate audio de exceptie. Functiile echipamentului includ scanner de spectru RF, port IR de sync, antene SMA si USB pentru configurare.

Banda de frecvente: 470 - 654 MHz

Caracteristici generale

• Compatibil cu sistemele wireless analogice si digitale Sennheiser
• Pentru montare in sloturi de camera si cu diverse adaptoare
• Receptor cu 2 canale, true-diversity
• Raza de reglaj ultralarga de 184 MHz
• Iesiri audio analogice si digitale
• Configurare automata si setare a scenelor
• Server web integrat

Compatibilitate cu aproape toate transmitatoarele Sennheiser in banda de frecventa a receiverului 470 - 654 MHz

• Transmitatoare digitale: seriile 9000 si 6000 setate pe modul LR
• Transmitatoare analogice: seriile 5000, 3000, 2000, EW G1/G2/G3/G4

Punerea in functiune a EK 6042 cu adaptoare esentiale (nu sunt incluse)

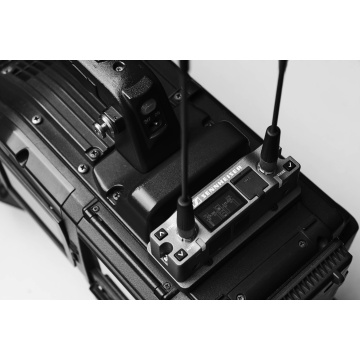

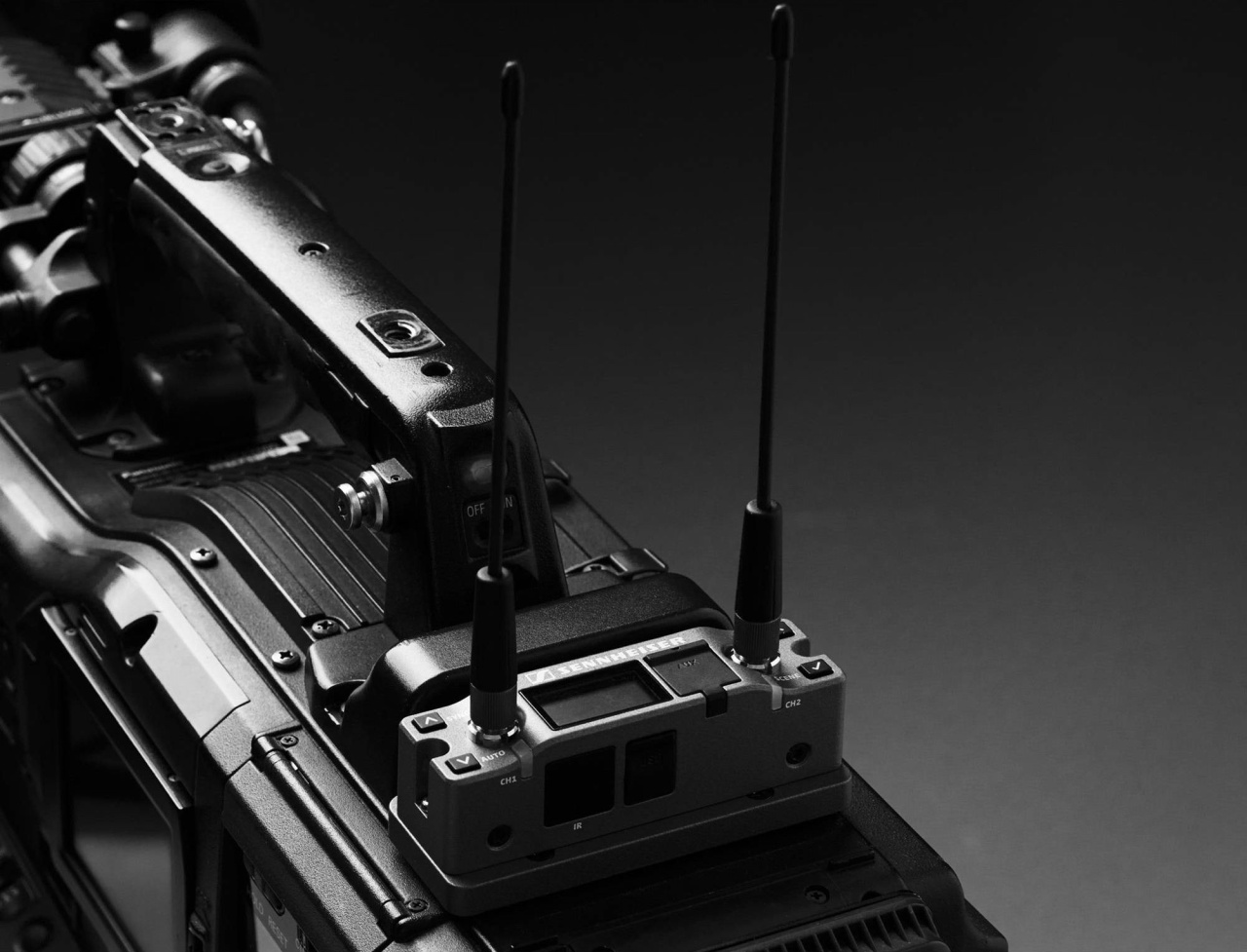

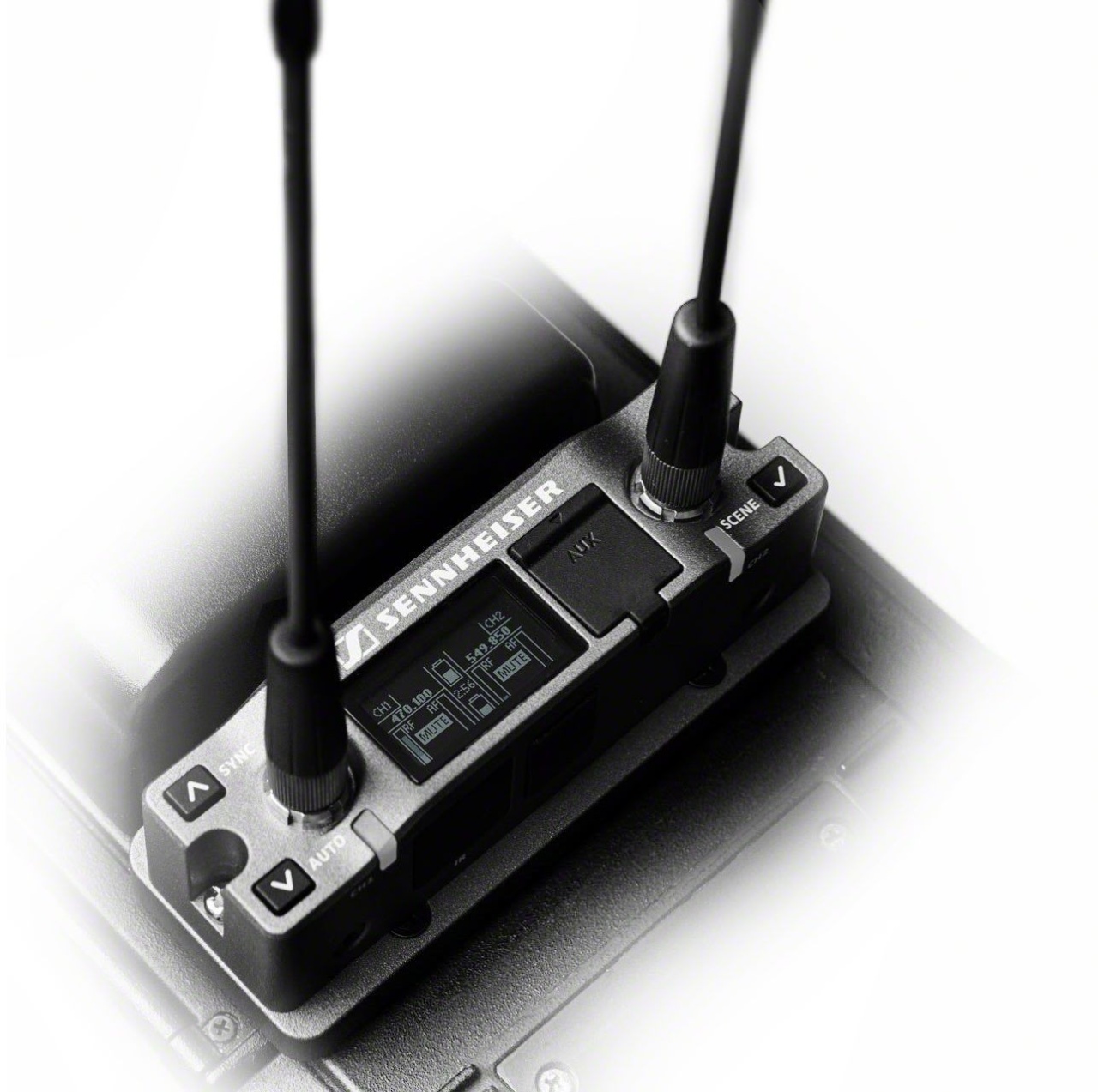

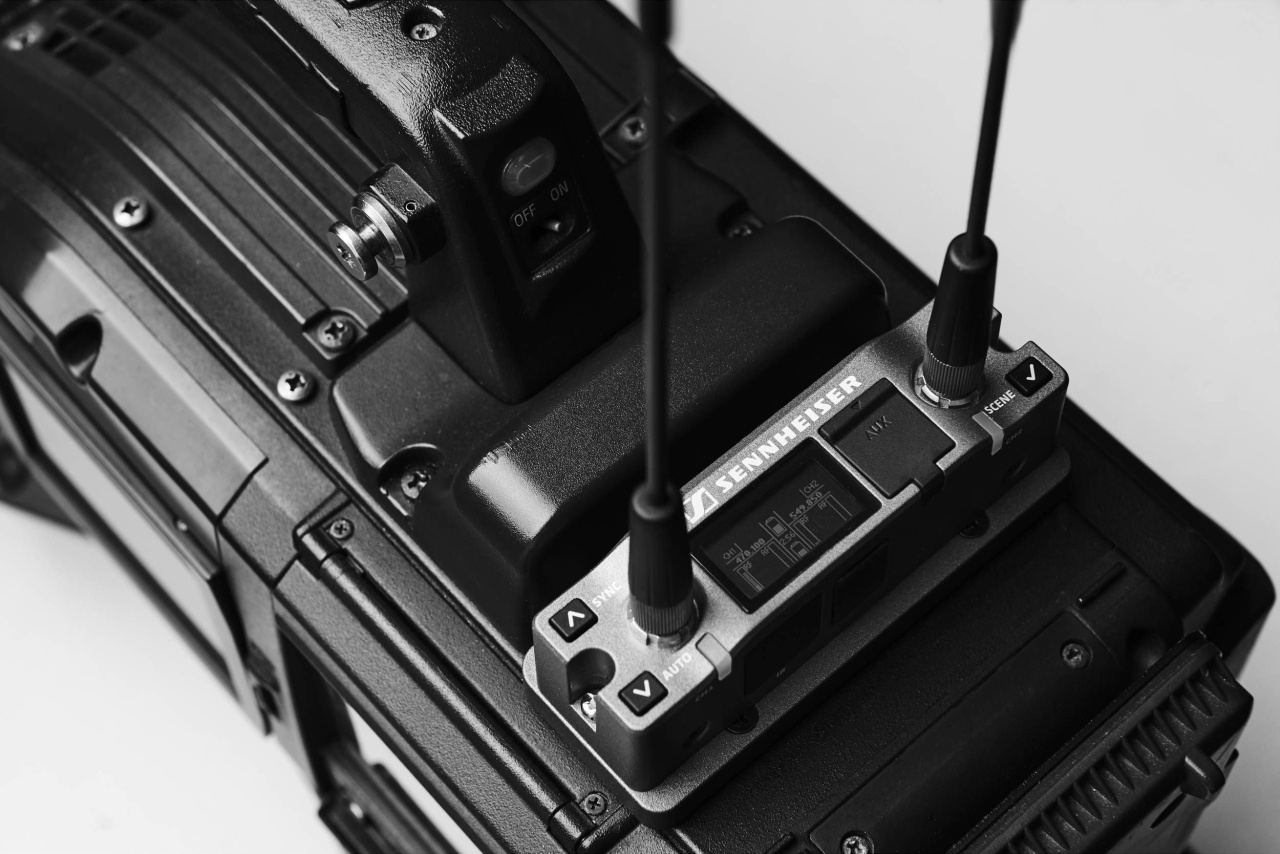

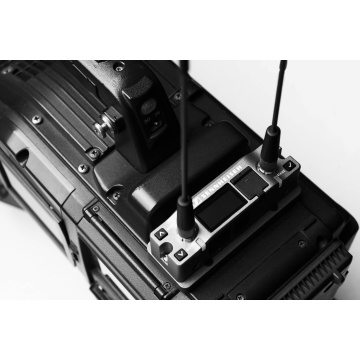

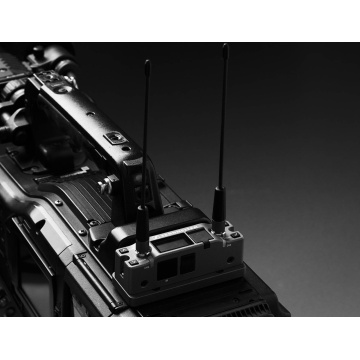

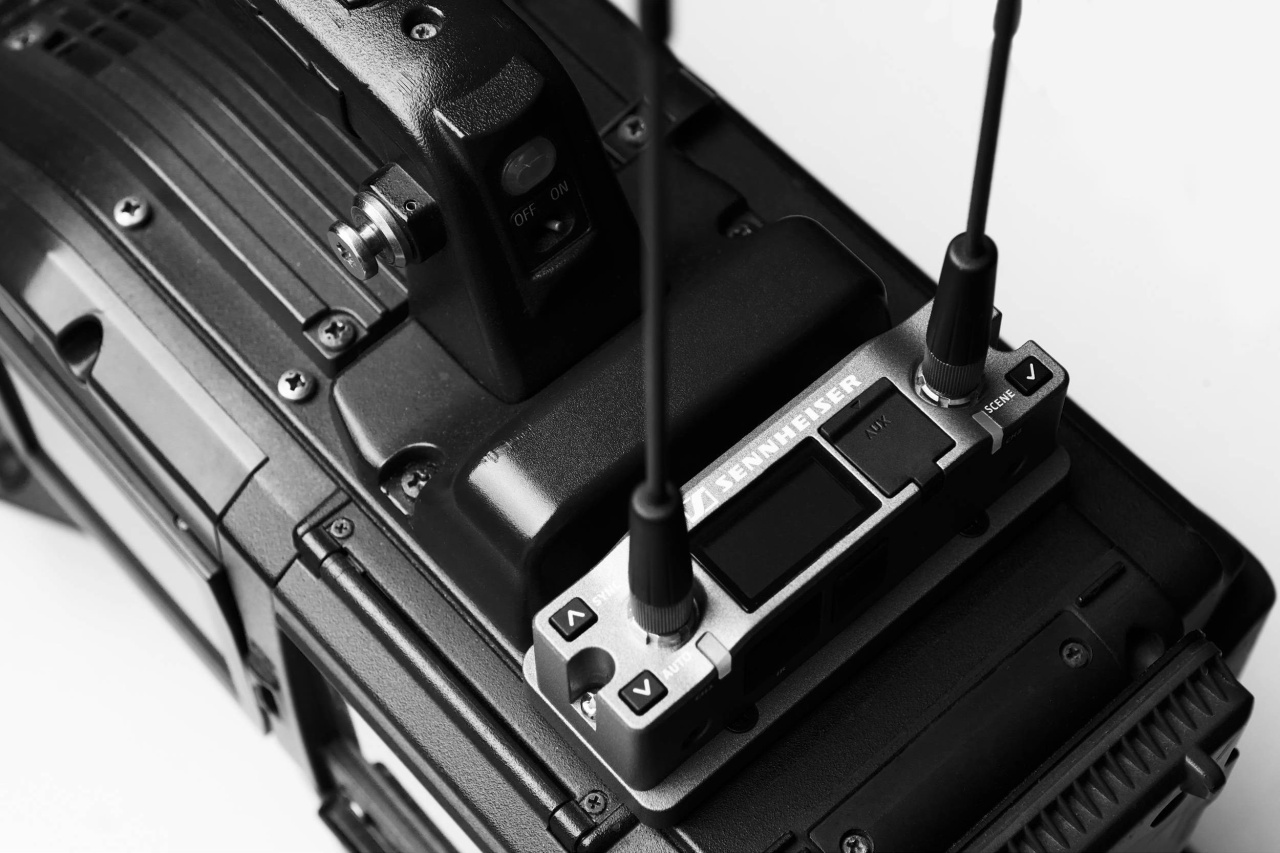

• Kitul GA 6042-25 (nu este inclus) permite montarea receptorului in slotul unei camere video echipate cu interfata UniSlot/SuperSlot – Panasonic, Ikegami, ARRI. Semnalele audio analogice si digitale ale ambelor canale sunt transmise prin interfata multi-pin a receptorului
• Kitul GA 6042-15 (nu este inclus) permite montarea receptorului in camerele video Sony cu slot DB-15

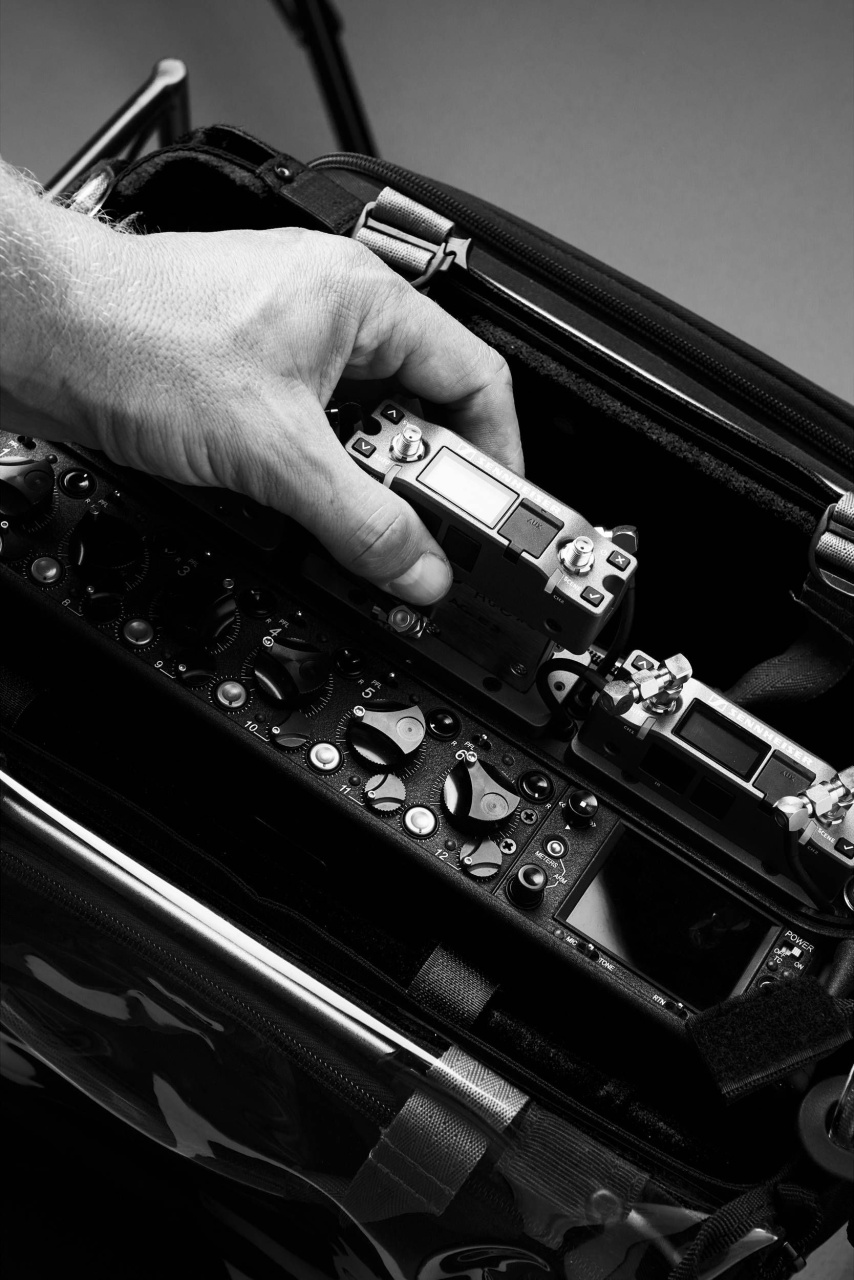

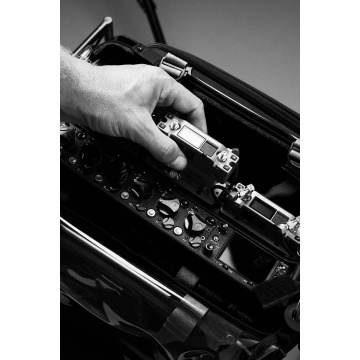

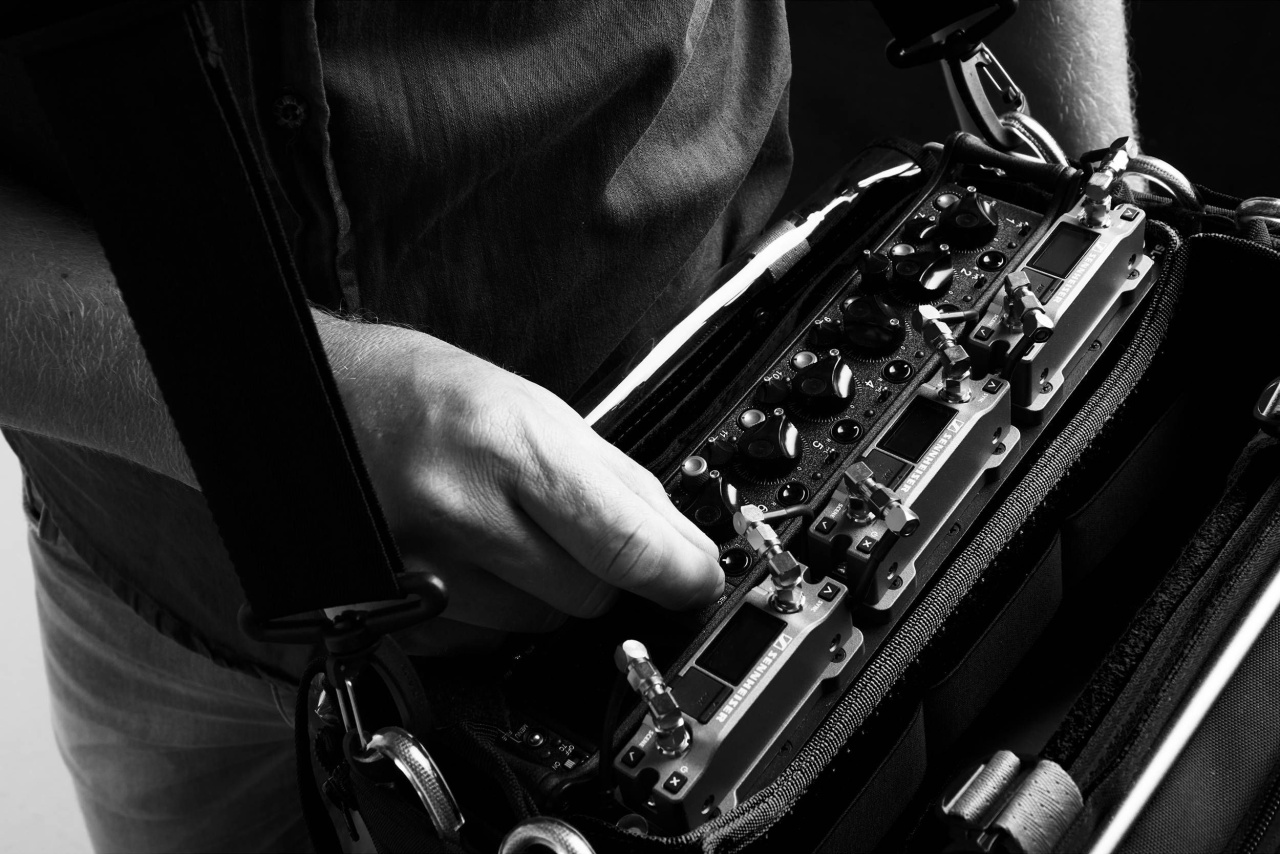

• Adaptorul GA 6042 BP (nu este inclus) permite utilizarea receptorului intr-un rucsac audio, alimentat printr-o sursa externa. In acest caz, receptorul poate fi alimentat si cu adaptorul de acumulatori GA 6042 BA (nu este inclus), cu doi acumulatori BA 61 (nu sunt inclusi) si cu incarcatorul L 60 (nu este inclus). Iesirile principale MAIN 1/2 ale adaptorului pot transmite semnal audio in format analogic sau digital. Iesirile secundare AUX 1/2 ale adaptorului (si AUX 1/2 de pe panoul superior) pot transmite doar semnal analogic

Alte caracteristici

• Receptie simultana de la doua transmitatoare, in orice combinatie de semnal analogic si/sau digital
• Conector mini XLR cu 5 pini pe panoul superior pentru iesire audio analogica AUX

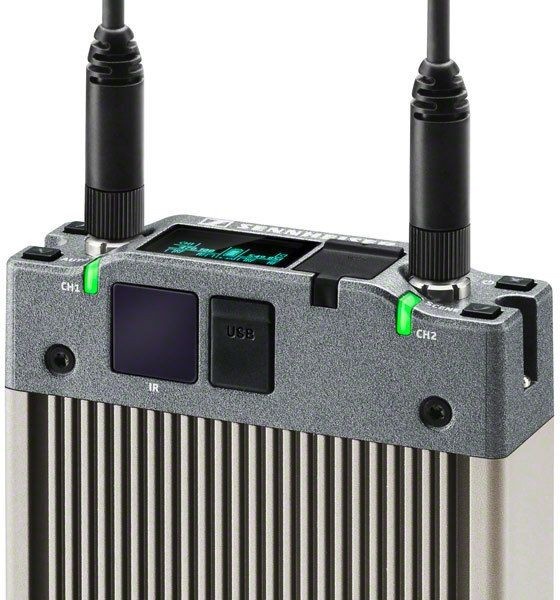

• Port IR pentru sincronizare cu transmitatoarele
• Scaner de spectru pentru scanare automata a frecventelor
• Doua mufe SMA pentru antene detasabile
• Port USB pentru conectare la computer si configurare prin browser

Specificatii tehnice

Caracteristici RF

• Principiu receptor: superheterodina cu demodulare digitala
• Canale de receptie: 2
• Compatibilitate receptor:
• modulatie digitala: Digital 9000 modul LR
• FM wideband: HiDyn Plus, HDX
• Interval de frecventa: 470 pana la 654 MHz
• Latime de banda comutabila: 184 MHz
• Pas de reglaj: ≥ 5 kHz
• Sensibilitate receptie:
• mod „LR”: < −90 dBm
• mod „FM”: < −94 dBm @52 dB SNR audio
• Intrari antena: 2 mufe SMA (50 Ω)
• Tip antena: 2 antene UHF wideband
• Selectivitate canal adiacent: tipic 70 dB (distanta ≥ 400 kHz)

Caracteristici audio

• Raspuns in frecventa: 20 Hz pana la 20 kHz (+/−1,5 dB)
• Dinamica: > 108 dB(A)
• Distorsiuni armonice (THD):
• mod „LR”: < 0,03 % (la 1 kHz)
• mod „FM”: < 0,5 % (la 1 kHz)
• Latenta:
• mod „LR”: 3,0 ms (AES3)
• mod „FM”: 1,5 ms (AES3)
• Iesiri audio: mini-XLR cu 5 pini (tata), balansat
• MAIN 1/2 digital: 0 dBFs, AES3, 48 kHz, 24 bit
• MAIN 1/2 analog: -22 dBu pana la +8 dBu (reglabil)
• (Top) AUX 1/2 analog: -22 dBu pana la +8 dBu (reglabil)

Alte caracteristici

• Dimensiuni (I x L x A): aprox. 107 x 90 x 26 mm (fara antene)
• Greutate: aprox. 340 g
• Interfata de configurare: micro USB, tip B
• Interfata multi-pin: conector cu 60 pini pentru adaptoarele GA 6042

Functionare cu adaptorul GA 6042 BP (nu este inclus)

• Consum de energie: tipic 3 W la 12 V (7 pana la 18 V)
• Tensiune de intrare: conector DC IN cu 4 pini, tipic 12 V (7 pana la 18 V)
• Iesire casti: conector jack 3,5 mm
• 2 x 25 mW la 32 Ω
• Dimensiuni (I x L x A): aprox. 135 x 90 x 26 mm
• Iesiri audio: mini XLR cu 5 pini (tata), balansat
• MAIN 1/2 digital: 0 dBFs, AES3, 48 kHz, 24 bit
• MAIN 1/2 analog: -22 dBu pana la +8 dBu (reglabil)
• (Top) AUX 1/2 analog: -22 dBu pana la +8 dBu (reglabil)

Functionare cu adaptorul de acumulatori GA 6042 BA (nu este inclus)

• Compatibilitate acumulator: Sennheiser BA 61 (nu sunt inclusi)
• Timp de functionare estimat: > 4 h (cu 2 x BA 61)
• Dimensiuni (I x L x A): aprox. 135 x 90 x 44 mm

Functionare cu adaptoare D-sub (nu sunt incluse)

• Adaptor D-sub: GA 6042-15 (nu este inclus)
• Interfata camera: D-Sub-15 (tata) (Sony)
• Adaptor D-sub: GA 6042-25 (nu este inclus)
• Interfata camera: D-Sub-25 (tata) (UniSlot/SuperSlot™)
• Dimensiuni (I x L x A): aprox. 135 x 90 x 26 mm

Conditii de functionare

• Temperatura ambientala: -10 °C pana la +55 °C
• Umiditate relativa: max. 90 % la 40 °C (fara condens)
• Nu are protectie la picaturi si stropi de lichide: Produsul nu trebuie expus la picaturi sau stropi (IP2X)

Conditii de depozitare si transport

• Temperatura ambientala: -25 °C pana la +70 °C
• Umiditate relativa: max. 90 % la 40 °C (fara condens)
• Nu are protectie la picaturi si stropi de lichide: Produsul nu trebuie expus la picaturi sau stropi (IP2X)
• Rezistenta la socuri: conform IEC 68 sau EN 60068, T2‑27
