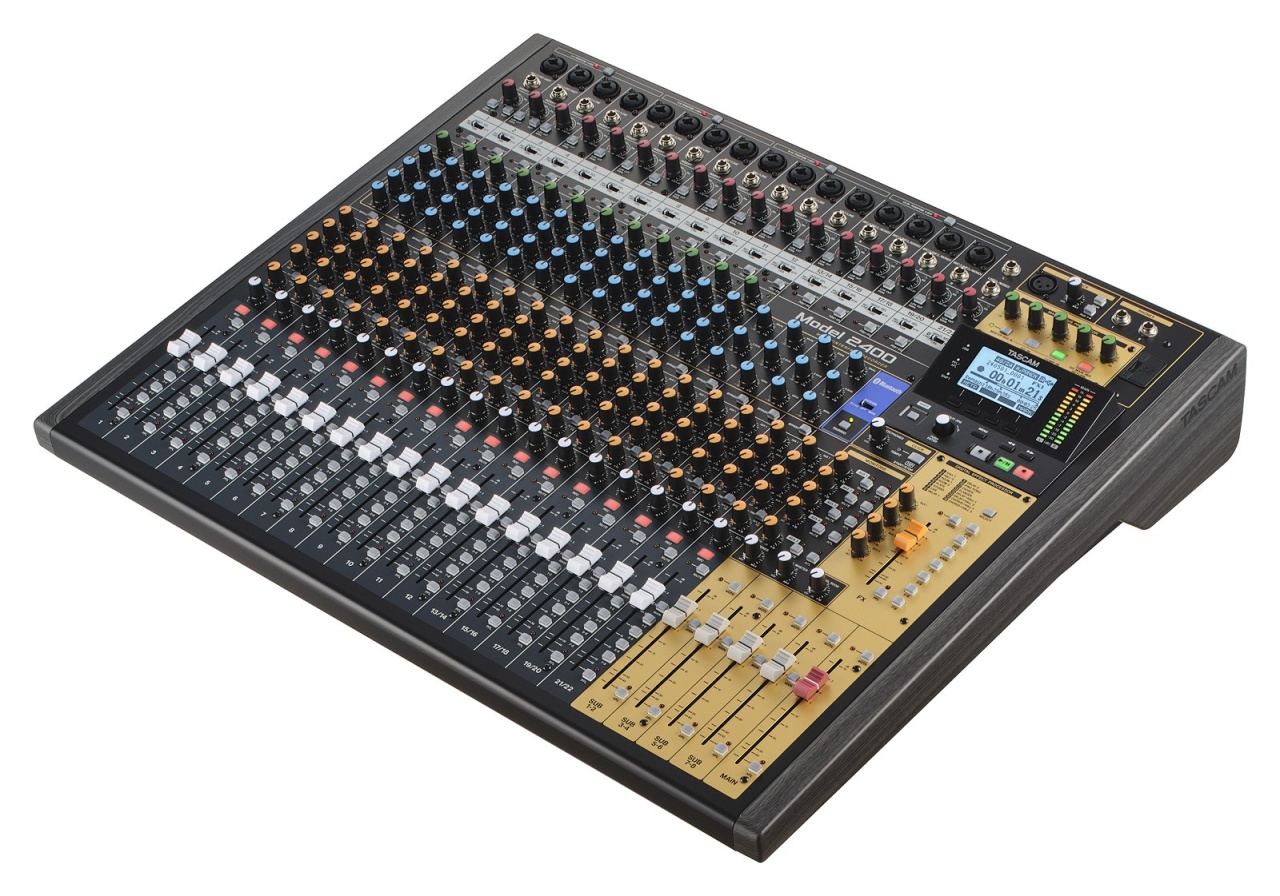

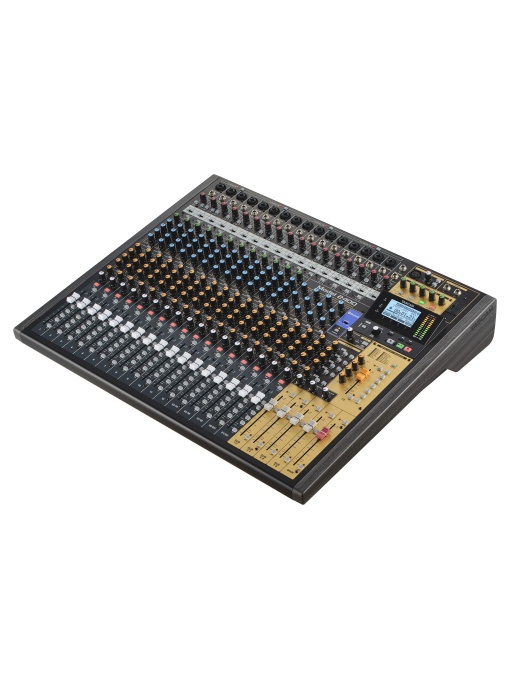

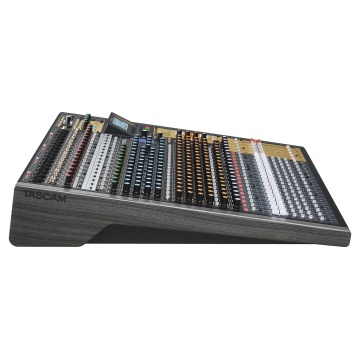

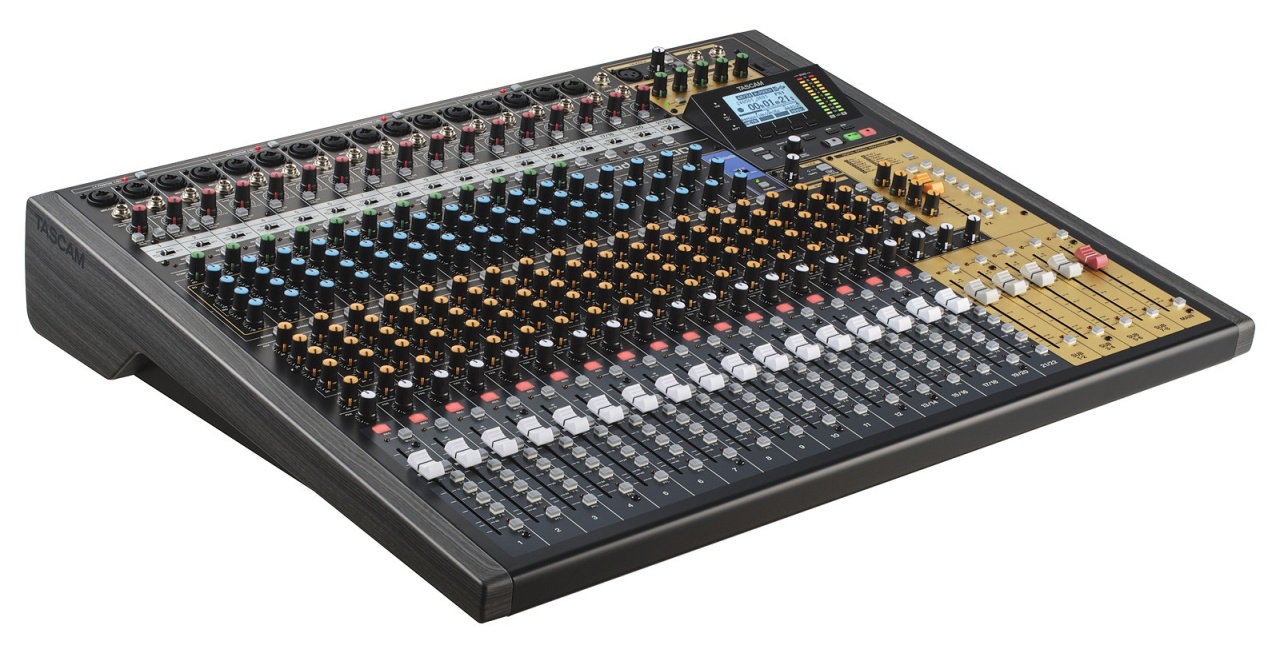

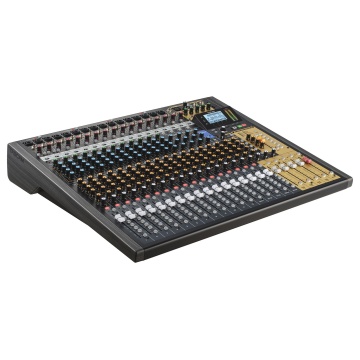

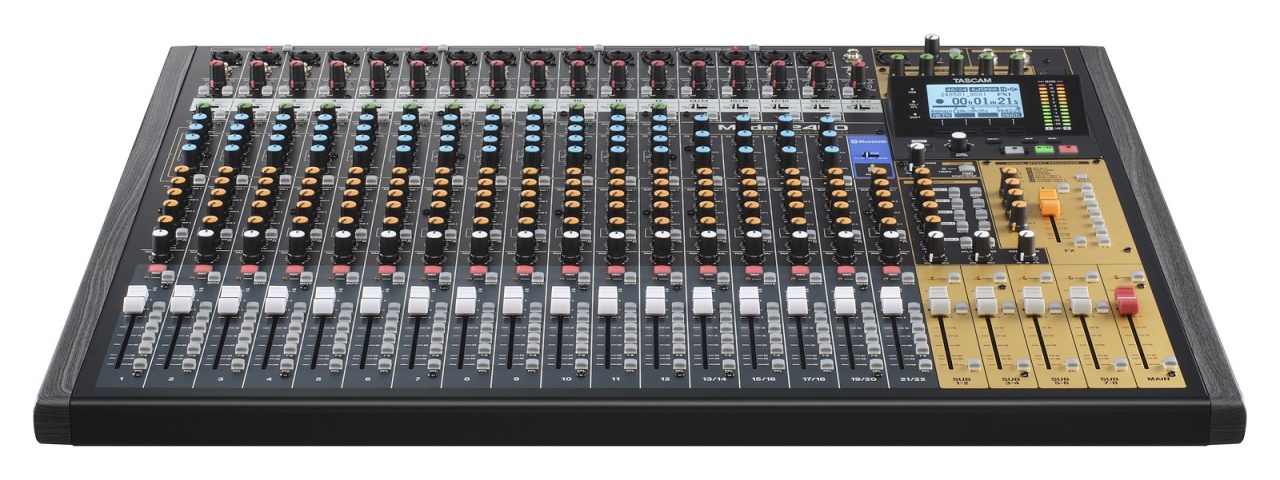

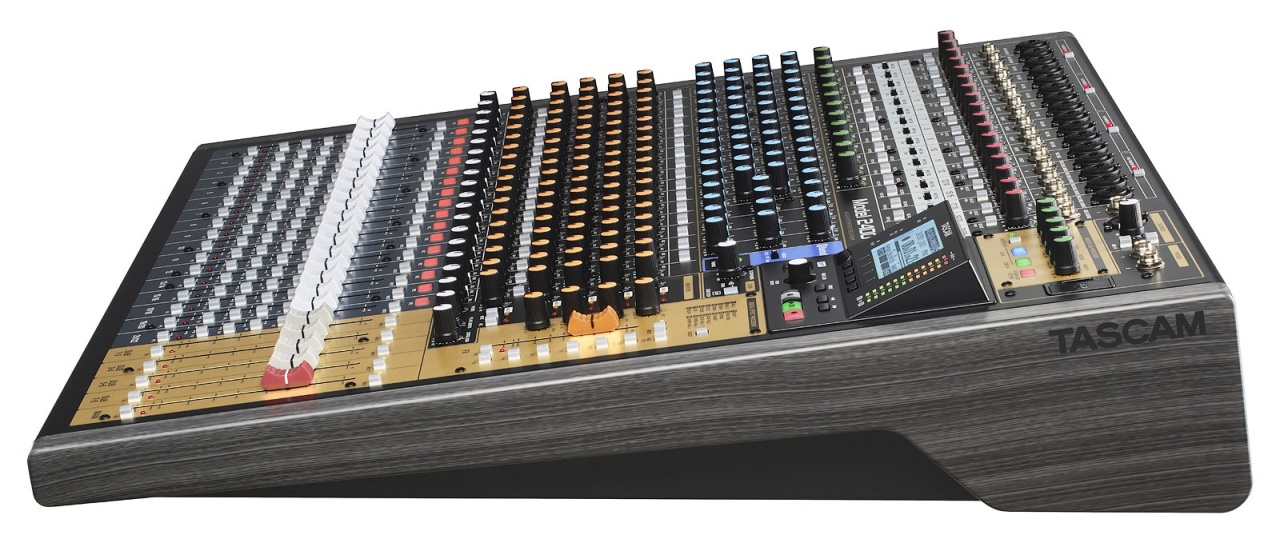

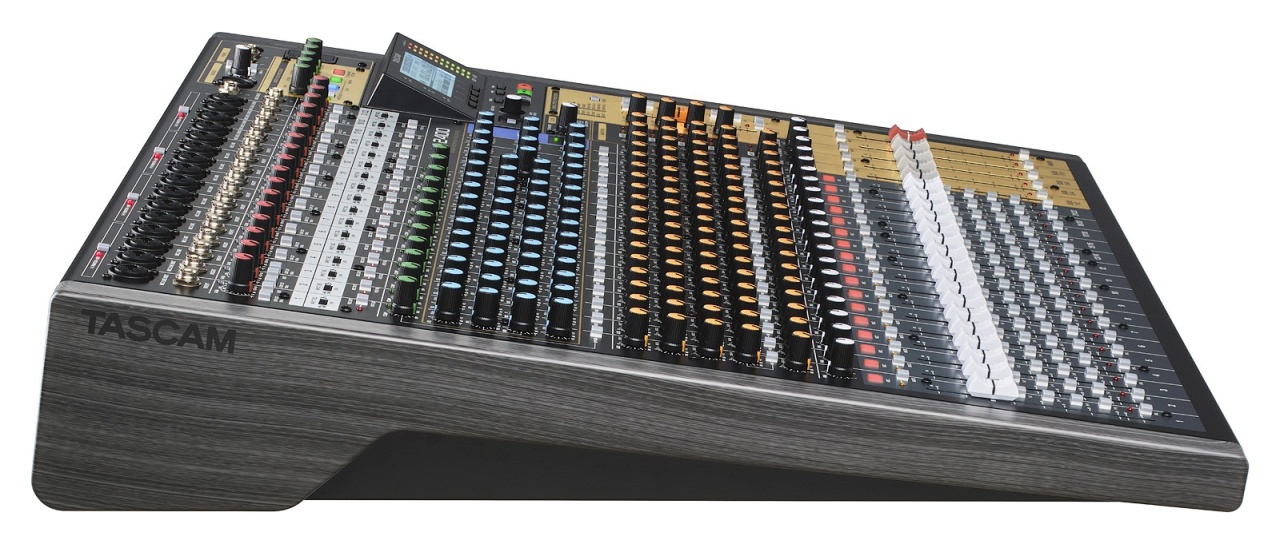

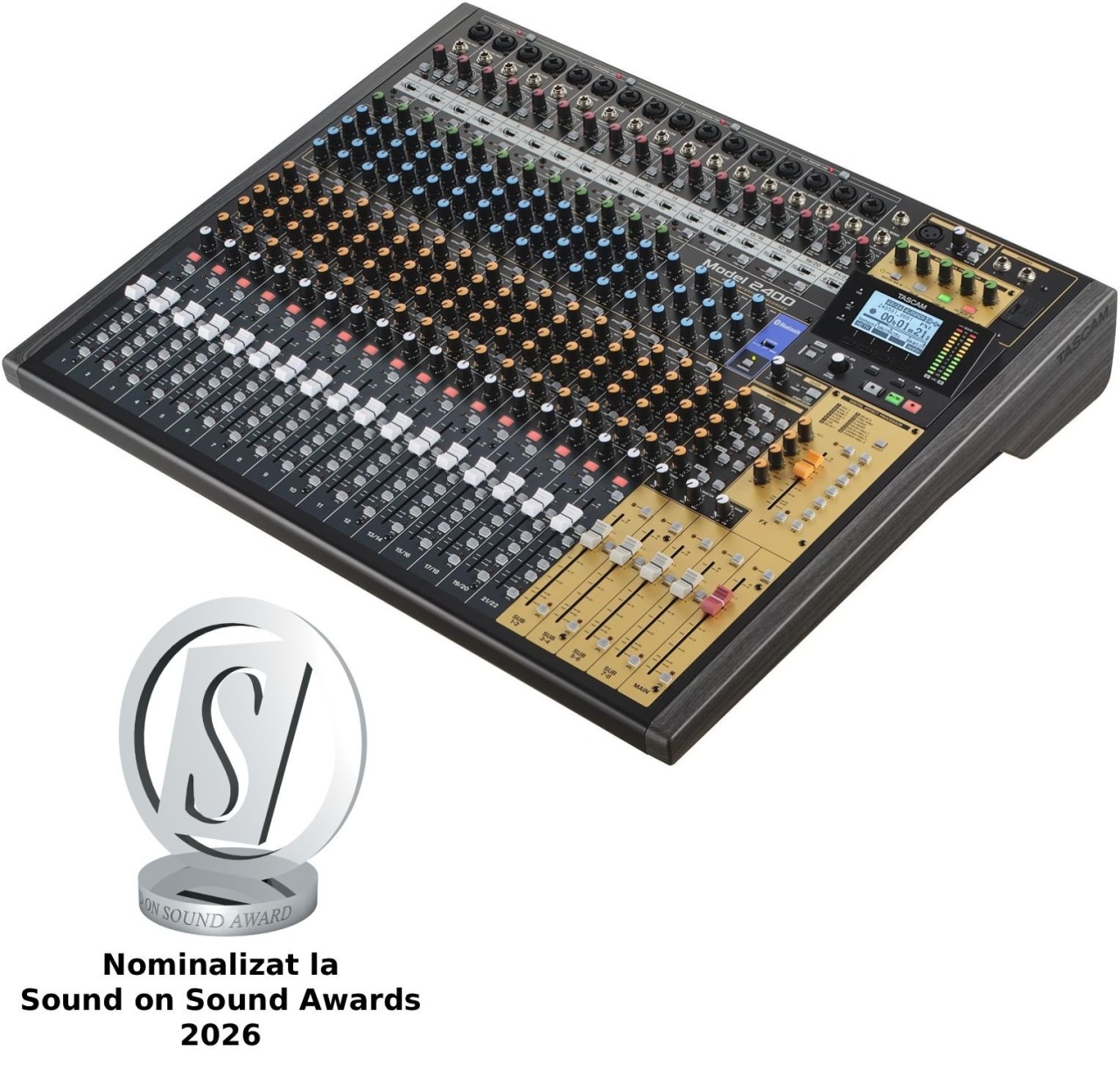

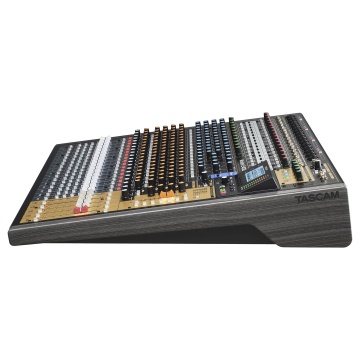

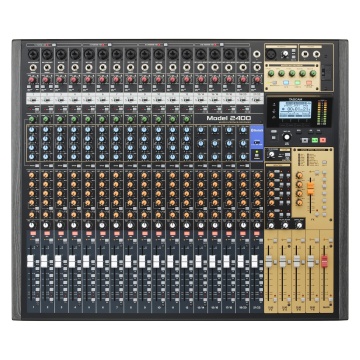

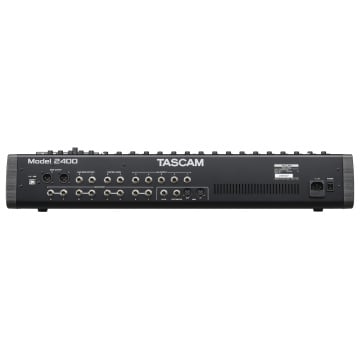

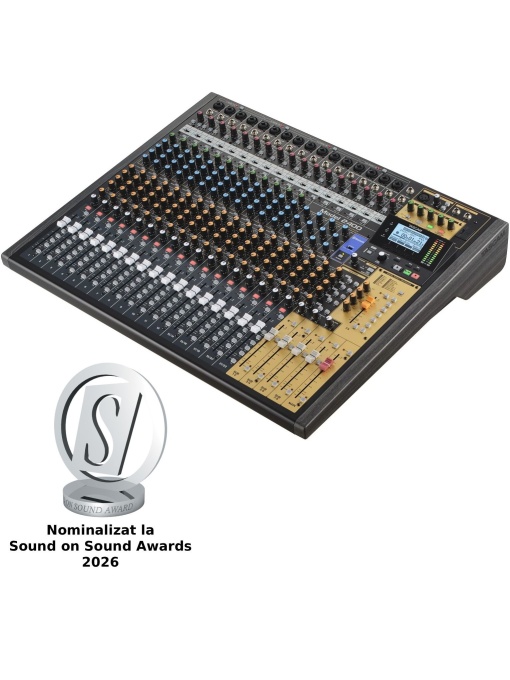

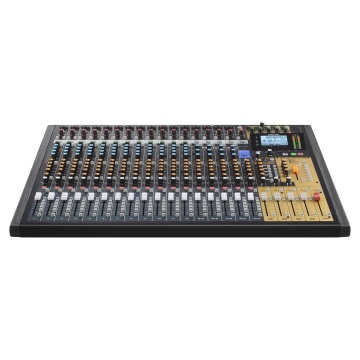

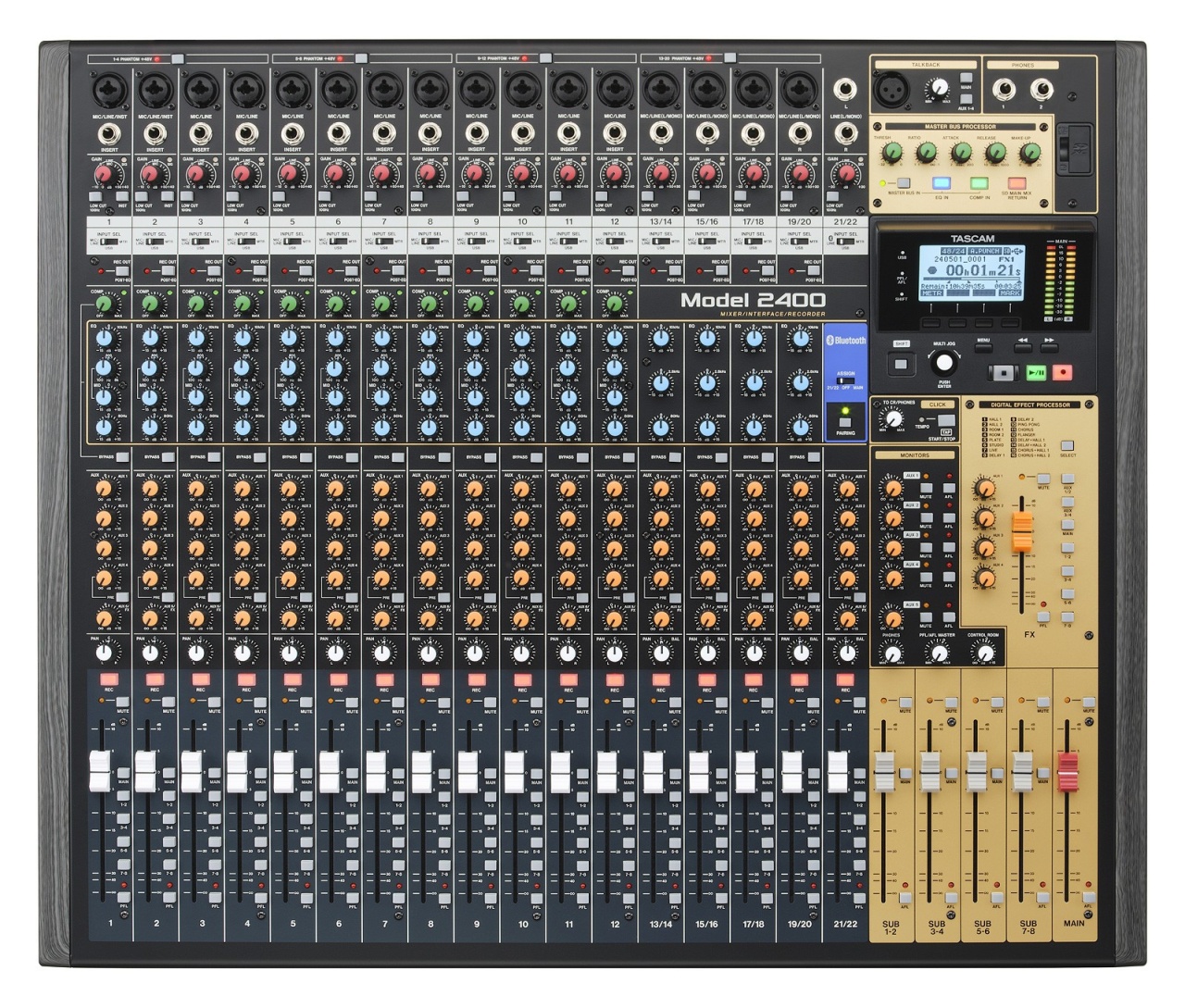

Tascam Model 2400 - Mixer analog

Descriere

Model 2400 este un mixer analog cu 22 de canale, 24 track-uri, multiple aux sends, patru subgrupuri stereo si suport MIDI/MTC.

Specificatii Tehnice:

• Recorder

Mediu de stocare:

• SD (Clasa 10 sau mai mare)
• SDHC (Clasa 10 sau mai mare)
• SDXC (pana la 512 GBytes, Clasa 10 sau mai mare)

Sistem de fisiere:

• SD: FAT16
• SDHC: FAT32
• SDXC: exFAT
• Formate de fisiere de inregistrare
• WAV (BWF), 44.1/48 kHz, 16/24 bit
• Dimensiune maxima a fisierului: 2 GBytes
• Formate de fisiere de redare
• WAV, BWF (44.1/48 kHz, 16/24 bit)
• Track-uri inregistrabile
• 24 (22 track-uri + mix stereo)

Intrari pentru microfoane (MIC, 1-12, 13, 15, 17, 19):

• Conector: XLR-3-31 (jack combo), balansat
• Nivel maxim de intrare: +10 dBu
• Nivel nominal de intrare: -8 dBu
• Nivel minim de intrare: -58 dBu
• Interval de ajustare a gain-ului: 0-50 dB
• Impedanta de intrare: 1.9 kΩ (canalele 1-12), 2.4 kΩ (canalele 13, 15, 17, 19)

Intrari pentru linie/instrument (LINE/INST, 1-2):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de intrare:
• LINE: +22 dBu
• INST: 19.8 dBV
• Nivel nominal de intrare:
• LINE: +4 dBu
• INST: 1.8 dBV
• Interval de ajustare a gain-ului: −10 dB to +40 dB
• Impedanta de intrare:
• LINE: 22 kΩ
• INST: 1 MΩ

Intrari de linie (LINE, 3-12):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de intrare: +22 dBu
• Nivel nominal de intrare: +4 dBu
• Interval de ajustare a gain-ului: −10 dB to +40 dB
• Impedanta de intrare: ≥22 kΩ

Intrari stereo de linie (LINE L/MONO, R, 13/14 pana la 21/22):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de intrare: +22 dBu
• Nivel nominal de intrare: +4 dBu
• Interval de ajustare a gain-ului: −20 dB to +30 dB
• Impedanta de intrare: ≥11 kΩ (mono), ≥22 kΩ (stereo)

Inserturi (1-12):

• Conector: Jack TRS de 6.3 mm
• Nivel maxim de intrare: +18 dBu
• Nivel nominal de intrare: 0 dBu
• Impedanta de intrare: 15 kΩ
• Nivel maxim de iesire: +18 dBu
• Nivel nominal de iesire: 0 dBu
• Impedanta de iesire: 100 Ω

Intrare talkback:

• Conector: XLR-3-31, balansat
• Nivel maxim de intrare: -22 dBu
• Nivel minim de intrare: -65 dBu
• Interval de ajustare a gain-ului: 52 dB
• Impedanta de intrare: ≥2.6 kΩ

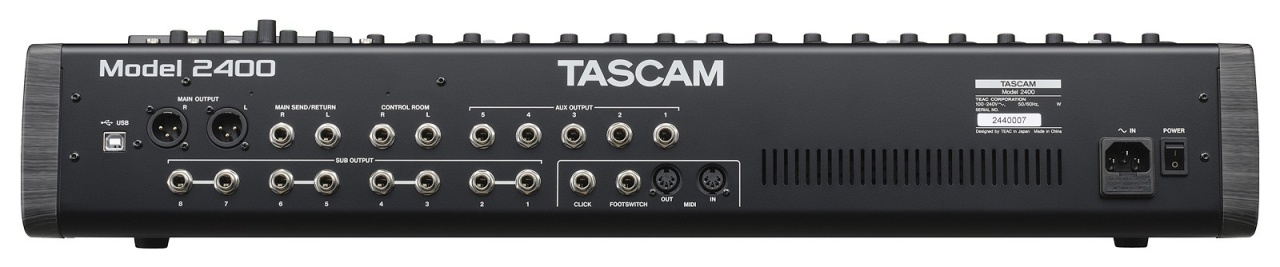

Iesire principala (MAIN OUTPUT L/R):

• Conector: XLR-3-32, balansat
• Nivel maxim de iesire: +22 dBu
• Nivel nominal de iesire: +4 dBu
• Impedanta de iesire: 200 Ω

Inserturi pentru iesirea principala (MAIN SEND/RETURN L/R):

• Conector: Jack TRS de 6.3 mm
• Nivel maxim de intrare: +18 dBu
• Nivel nominal de intrare: 0 dBu
• Impedanta de intrare: ≥9 kΩ
• Nivel maxim de iesire: +18 dBu
• Nivel nominal de iesire: 0 dBu
• Impedanta de iesire: 100 Ω

Iesiri pentru control room (CONTROL ROOM L/R):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de iesire: +16 dBu
• Nivel nominal de iesire: -2 dBu
• Impedanta de iesire: 200 Ω

Iesiri AUX (AUX OUTPUT 1-5):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de iesire: +16 dBu
• Nivel nominal de iesire: -2 dBu
• Impedanta de iesire: 200 Ω

Iesiri pentru sub-grupuri (SUB OUTPUT 1-2, 3-4, 5-6, 7-8):

• Conector: Jack TRS de 6.3 mm, balansat
• Nivel maxim de iesire: +16 dBu
• Nivel nominal de iesire: -2 dBu
• Impedanta de iesire: 200 Ω

Iesiri pentru casti 1/2:

• Conector: 2 x Jack stereo de 6.3 mm
• Putere maxima de iesire: 45 mW + 45 mW (la 32 Ω)

Port USB:

• Tip port: USB Type-B
• Protocol: USB 2.0 High Speed (480 Mbit/s)

Iesire click:

• Conector: Jack standard TS de 6.3 mm
• Configuratie: Tip: HOT, Sleeve: GND

Conector footswitch:

• Conector: Jack TRS de 6.3 mm
• Configuratie: Tip: FOOTSW1, Ring: FOOTSW2, Sleeve: GND (necesita comutatoare de deblocare)

Intrare si iesire MIDI:

• Conector: DIN cu 5 pini
• Format: MIDI standard

Audio prin USB:

• Rata de esantionare: 44.1 kHz, 48 kHz
• Adancimea de biti: 16 bit, 24 bit
• Numarul maxim de canale audio: 24 intrari, 22 iesiri

Bluetooth:

• Versiune: 5.1
• Clasa de iesire: 2 (distanta de transmisie aproximativa: 10 m)
• Profil suportat: A2DP
• Codecuri suportate A2DP: SBC, AAC
• Protectie continut A2DP: SCMS-T
• Performante Audio
• Raport semnal/zgomot (S/N ratio):
• Main mix off: -100 dB
• Main mix 0 dB: -80 dB
• Zgomot echivalent de intrare (EIN): -128 dBu
• Distorsiune armonica totala (THD+N):
• 0.01 % (intrare microfon la iesire principala)
• 0.004 % (intrare microfon la iesire principala, +2 dBu, cu comutatoare BYPASS activate)
• Raspuns in frecventa: 20 Hz pana la 30 kHz (analogic), 20 Hz pana la 20 kHz (digital)

Crosstalk:

• Intre canale: -80 dB
• Intre intrare si iesire: -80 dB
• Castig maxim:
• 74 dB (microfon la MAIN OUT)
• 54 dB (microfon la INSERT OUT)
• 74 dB (microfon la SUB OUT)
• 75 dB (microfon la AUX OUT)
• 24 dB (USB/SD la MAIN OUT)

Cerinte de sistem pentru computer:

Windows:

• Windows 11, Windows 10 (64-bit)
• Computer compatibil cu Windows cu port USB 2.0 sau mai mare, utilizand driverul Tascam (functionarea nu este garantata cu procesoare ARM64)
• Cerinte de afisare pentru software-ul panoului de setari: 1280 x 720 sau mai mare, recomandat culoare reala

Mac:

• macOS Sonoma (14), macOS Ventura (13)
• Computer Mac compatibil cu port USB 2.0 sau mai mare
• Cerinte de afisare pentru software-ul panoului de setari: 1280 x 720 sau mai mare, recomandat culoare reala

Dispozitive iOS/iPadOS:

• iOS 17/iPadOS 17, iOS 16/iPadOS 16

Alimentare:

• Alimentare: AC 100-240 V, 50/60 Hz
• Consum de energie: 65 W
• Dimensiuni (L x A x I): 681 mm x 568 mm x 133 mm (total), 639 mm x 568 mm x 133 mm (fara panouri laterale)
• Greutate: 14 kg
• Temperatura de operare garantata: 0-40 °C
• Intervalul de umiditate pentru operare: 5-85 %

Accesorii incluse:

• Cablu de alimentare AC
• Ghid de pornire
• Ghid de inregistrare

Actualizare firmware v1.02 pentru Tascam Model 2400

Firmware-ul v1.02 este disponibil pentru Tascam Model 2400 si aduce corectii importante pentru procesul de pornire si functionarea unitatii.

Noutati in versiunea 1.02:

• A fost remediata problema prin care echipamentul putea uneori sa nu porneasca complet, iar ecranul ramanea alb
• A fost remediata problema prin care echipamentul nu mai raspundea la apasarea tastelor daca ecranul DATE/TIME era inchis cu butonul EXIT in timpul pornirii, fara setarea datei si orei

Noul firmware poate fi descarcat pe site-ul producatorului: https://tascam.jp/int/product/model_2400/
