Lab Gruppen D 120:4L - Amplificator audio

Descriere

Amplificatorul audio Lab Gruppen D 120:4L ofera o putere totala de 12.000 W distribuita flexibil pe 4 canale, cu procesare digitala Lake pentru controlul avansat al sistemului. Include conectivitate la retea audio digitala Dante cu redundanta si suport pentru AES67, precum si intrari analogice. Tehnologia Class-TD permite functionare fiabila atat in sisteme cu impedanta joasa, cat si in sisteme cu tensiune constanta (70/100 V). Cu functii precum Current Average Limiter, Very High Frequency Protection, Direct Current Protection, Temperature Protection sau Short Circuit Protection, amplificatorul audio Lab Gruppen D 120:4L optimizeaza consumul de energie si protejeaza instalatia audio. Construit intr-o carcasa rezistenta 2U, este ideal pentru aplicatii profesionale de sonorizare si radioficare.

Caracteristici generale:

• Amplificator de 12.000 W cu 4 canale de iesire flexibile si pana la 5.900 W pe un singur canal
• Procesare digitala Lake pentru gestionarea si controlul sistemului de difuzoare
• Retea audio digitala Dante integrata 8x8 canale, cu redundanta si suport AES67
• 4 x 3000 W la 2 Ohmi, 4 x 3000 W la 2.67 Ohmi, 4 x 3000 W la 4 Ohmi, 4 x 1900 W la 8 Ohmi, 4 x 950 W la 16 Ohmi, 4 x 3000 W la Hi-Z 70 V, 4 x 3000 W la Hi-Z 100 V
• Etaj final de iesire Class-TD fiabil, cu sistem proprietar de racire intercooler
• Rational Power Management (RPM) permite distribuirea flexibila a puterii disponibile intre toate cele 4 canale pentru o utilizare eficienta a echipamentului
• Corectie a factorului de putere (PFC) cu functie Current Draw Modelling ce obtin costuri de operare reduse si un impact minim asupra mediului
• Under-Voltage Limiting (UVL) permite functionarea in conditii de scadere severa a tensiunii de alimentare
• Monitorizare integrata si supraveghere a sarcinii pentru aplicatii de notificare in masa
• Intrari audio redundante si supraveghere de sistem pentru aplicatii de alarma vocala
• Software CAFE (Configuring Amplifiers For the Environment) pentru proiectare, planificare, instalare si punere in functiune
• Integrare de control si monitorizare cu sisteme de tip matrice de la producatori terti, inclusiv MediaMatrix si Q-Sys, prin software dedicat
• Butoane mute dedicate pe panoul frontal pe fiecare canal, cu LED bicolor de stare
• 4 canale de intrare analogice „Lake Class” cu izolare galvanica Iso-Float ce ajuta la o distributie audio fiabila
• 4 canale de intrare digitala AES/EBU (AES3), compatibile cu toate ratele de esantionare pana la 192 kHz, rezolutie 24-bit
• 2 porturi RJ-45 standard cu interfata Dante dual redundanta si configurare remote prin software Lake Controller si Dante Controller
• Intrari analogice balansate si digitale, iesiri pe conectori Phoenix detasabili
• Conector de alimentare twist-lock, evaluat la 250 V / 32 A
• Grila de filtrare a prafului detasabila ce ofera o circulatie mai buna a aerului si o intretinere usoara
• Carcasa robusta compacta (2U) ce permite montare in rack, cu suporturi spate incluse pentru instalare facila

Specificatii tehnice:

General:

• Procesare / Retea: Lake / Dante
• Numar de canale de amplificare: 4
• Putere totala burst (distribuita intre canale cu RPM): 12000 W

Putere maxima de iesire (cu toate canalele active):

• 2 ohmi: 3000 W
• 2,67 ohmi: 3000 W
• 4 ohmi: 3000 W
• 8 ohmi: 1900 W
• 16 ohmi: 950 W
• Hi-Z 70 V: 3000 W
• Hi-Z 100 V: 3000 W

Putere maxima de iesire (cu un singur canal):

• 2 ohmi: 4400 W
• 2,67 ohmi: 5900 W
• 4 ohmi: 4600 W
• 8 ohmi: 2300 W
• 16 ohmi: 1150 W
• Hi-Z 70 V: 3300 W
• Hi-Z 100 V: 4700 W

Module de iesire ale amplificatorului:

• Tensiune maxima de iesire: 194 V
• Curent maxim de iesire: 67 A
• Rational Power Management (RPM): distribuirea libera a puterii totale burst intre canale, orice canal poate urca pana la puterea maxima a unui singur canal
• Limitare de tensiune implicita (poate fi ridicata prin configurare RPM): 175 V
• Protectii: Limitator de curent mediu (CAL), Protectie la frecvente foarte ridicate (VHF), Protectie impotriva curentului continuu, Protectie la scurtcircuit, Limitator curent-clip, Limitator tensiune-clip, Protectie termica

Platforma amplificator:

• Limitator ISVPL: Profil si prag de tensiune configurabil
• THD+N la 1 kHz si 1 dB sub clipping: < 0.04 %
• Analiza si generare ton pilot: Da
• Analiza impedanta sarcina: Da
• Raspuns in frecventa (1 W la 8 Ohm, 20 Hz - 20 kHz): +/- 0.05 dB
• Rata interna de esantionare: 48 / 96 kHz / 32-bit floating point
• Intarziere de propagare AES 96 kHz / intrare analogica: 1,61 / 1,68 ms

Procesare Lake:

• Procesare difuzoare: Pana la 4 module Classic / faza liniara / FIR, EQ, delay, limitatoare LimiterMax™
• Ajustare sistem: Control de grup cu filtre asimetrice Raised Cosine™ MESA EG™
• Redundanta intrari / Matrice: Redundanta automata pe 4 niveluri / mixer cu 4 intrari
• Integrare sistem: Protocol UDP complet pentru sisteme terte

Retea audio Dante:

• Dante I/O: 8 x 8
• Topologie / redundanta: Topologie flexibila / suport pentru retele in lant si dual redundant
• Rate de esantionare / Transport: 48, 96 kHz / Uni + Multicast
• Latenta retea: 0.25, 0.5, 1.0, 2.0, 5.0 ms

Intrari AES:

• Intrari: 2 intrari AES (4 canale audio)
• Rate de esantionare / rezolutie: 44.1, 48, 88.2, 96, 176.4, 192 kHz / pana la 24 biti
• THD+N conversie rata esantionare (20 Hz - 20 kHz neponderat): 0.0000003

Intrari analogice:

• Intrari: 4 intrari de calitate ridicata cu izolare de masa Iso-Float
• Valoare maxima intrare / referinta digitala: +26 dBu / +21 dBu
• Rata de esantionare / rezolutie: 96 kHz / 24-bit
• Impedanta intrare balansata / nebalansata: 20 / 10 kOhm
• THD+N tipic la 1 kHz (neponderat): 0.0000022
• THD+N tipic la 20 Hz si 20 kHz (neponderat): 0.0000033

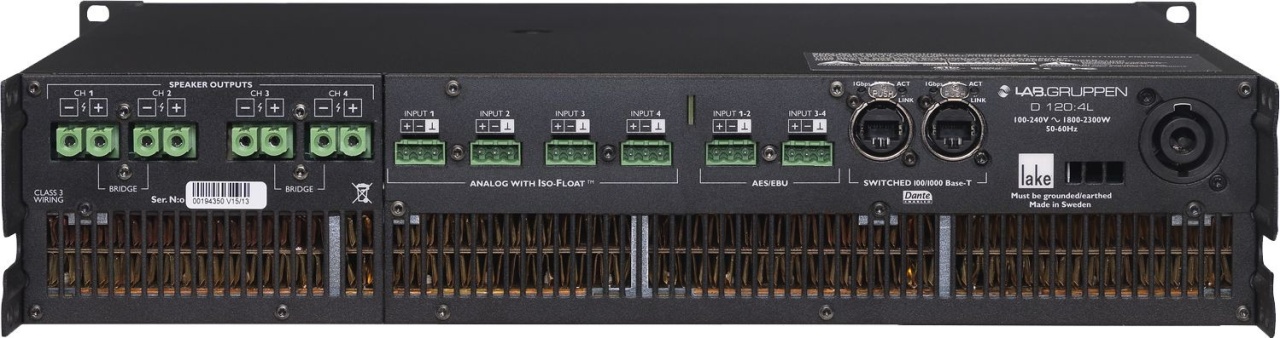

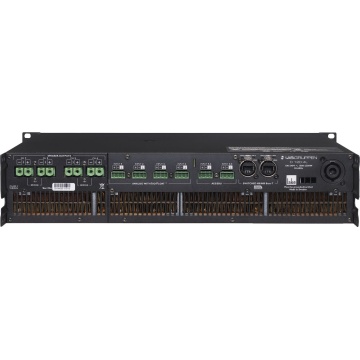

Interfata panou spate:

• Intrari analogice: 4 conectori terminal analogici cu +, - si masa
• Intrari AES: 4 conectori terminal analogici cu +, - si masa
• Iesiri: 4 conectori terminal cu 2 pini, evaluati la 1000 V / 76 A (depasesc capacitatea amplificatorului), compatibili cu cabluri de pana la 16 mm² (6 AWG)
• Porturi Ethernet: 2 x RJ45 pentru Lake Controller, Dante Controller si/sau DLM (protocol tert)
• Cablu alimentare: Conector twist-lock, evaluat la 250V/32A

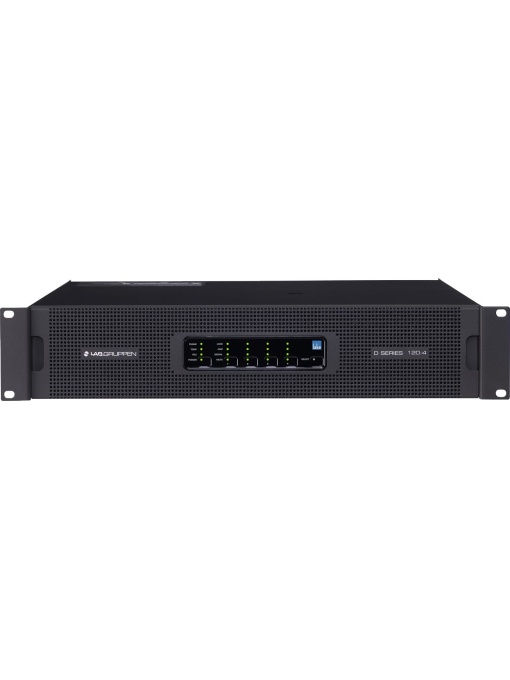

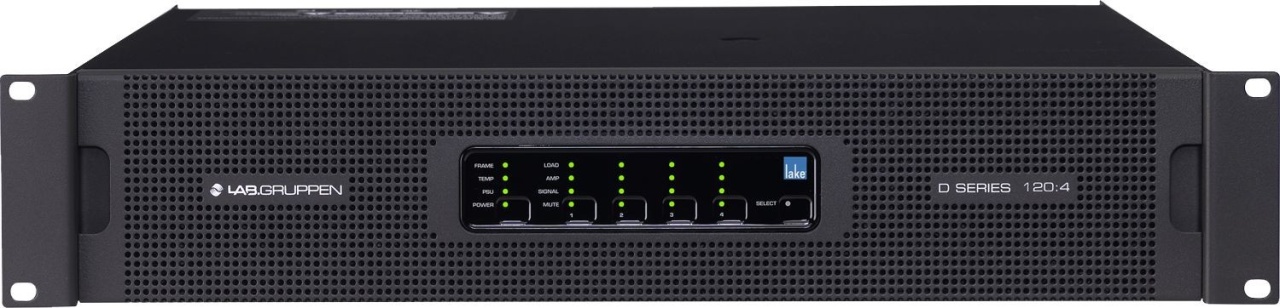

Interfata utilizator panou frontal:

• Indicare stare sistem: 3 LED-uri cu 3 culori FRAME, TEMP, PSU ce indica starea echipamentului
• Indicare stare canale: 3 LED-uri cu 3 culori pe canal ce indica starile LOAD, AMP, SIGNAL
• Mute: Buton tactil pe fiecare canal pentru control MUTE si LED bicolor culori ce indica starea
• Power: Buton tactil pentru control ON/STANDBY si LED bicolor ce indica starea
• Select: Buton tactil si LED pentru selectie software bidirectionala

Alimentare:

• Tensiune nominala: 100 - 240 V AC 50 - 60 Hz
• Tensiune de operare: 70 - 265 V AC 45 - 66 Hz

Caracteristici sursa alimentare:

• Pornire lenta / curent de pornire redus: Da / Max 8 A
• Corectie factor de putere: > 0.98 pentru consum > 400 W
• Sursa in comutatie (R.SMPS): Da
• Breaker Emulation Limiter (BEL): Prag de curent configurabil si profil de siguranta
• Prag maxim curent BEL: 25 A
• Limitator putere medie (PAL): Da
• Limitator de subtensiune (UVL): Da
• Protectie la subtensiune, supratensiune si toleranta la fluctuatii: Da

Dimensiuni:

• De la sina rack pana la panoul spate: L: 483 mm (19”), I: 88 mm (1 U), A: 424 mm (16.7”)
• Adancime totala inclusiv suport spate: A: 463 mm

Greutate:

• Greutate: 15.8 kg (35 lbs)

Finisaj:

• Finisaj: Carcasa din otel vopsit negru, panou frontal din otel gri cu grila detasabila
