Lab Gruppen D 20:4L - Amplificator audio

Descriere

Amplificatorul audio Lab Gruppen D 20:4L ofera o putere totala de 2.000 W distribuita flexibil pe 4 canale, cu procesare digitala Lake pentru controlul avansat al sistemului. Include conectivitate la retea audio digitala Dante cu redundanta si suport pentru AES67, precum si intrari analogice. Tehnologia Class D IDEEA permite functionare fiabila atat in sisteme cu impedanta joasa, cat si in sisteme cu tensiune constanta (25/70/100 V). Cu functii precum Current Average Limiter, Very High Frequency Protection, Direct Current Protection, Temperature Protection sau Short Circuit Protection, amplificatorul audio Lab Gruppen D 20:4L optimizeaza consumul de energie si protejeaza instalatia audio. Construit intr-o carcasa rezistenta 1U, este ideal pentru aplicatii profesionale de sonorizare si radioficare.

Caracteristici generale:

Amplificator de 2.000 W cu 4 canale de iesire flexibile si pana la 1.600 W pe un singur canal
Procesare digitala Lake pentru gestionarea si controlul sistemului de difuzoare
Retea audio digitala Dante integrata 8x8 canale, cu redundanta si suport AES67
4 x 500 W la 2 Ohmi, 4 x 500 W la 2,67 Ohmi, 4 x 500 W la 4 Ohmi, 4 x 500 W la 8 Ohmi, 4 x 425 W la 16 Ohmi, 4 x 500 W la Hi-Z 25 V, 4 x 500 W la Hi-Z 70 V, 4 x 250 W la Hi-Z 100 V
Etaj final de iesire IDEEA Class D fiabil, cu direct drive pentru sisteme de tensiune constanta 70 si 100 V, cat si pentru impedanta joasa
Rational Power Management (RPM) permite distribuirea flexibila a puterii disponibile intre toate cele 4 canale pentru o utilizare eficienta a echipamentului
Corectie a factorului de putere (PFC) si sursa de alimentare in comutatie ce obtin costuri de operare reduse si un impact minim asupra mediului
Functii configurabile de oprire automata si control adaptiv al tensiunii pentru economisirea energiei
Under-Voltage Limiting (UVL) permite functionarea in conditii de scadere severa a tensiunii de alimentare
Monitorizare integrata si supraveghere a sarcinii pentru aplicatii de notificare in masa
Intrari audio redundante si supraveghere de sistem pentru aplicatii de alarma vocala
Software CAFE (Configuring Amplifiers For the Environment) pentru proiectare, planificare, instalare si punere in functiune
Integrare de control si monitorizare cu sisteme de tip matrice de la producatori terti, inclusiv MediaMatrix si Q-Sys, prin software dedicat
Butoane mute dedicate pe panoul frontal pe fiecare canal, cu LED bicolor de stare
4 canale de intrare analogice „Lake Class” cu izolare galvanica Iso-Float ce ajuta la o distributie audio fiabila
4 canale de intrare digitala AES/EBU (AES3), compatibile cu toate ratele de esantionare pana la 192 kHz, rezolutie 24-bit
2 porturi RJ-45 standard cu interfata Dante dual redundanta si configurare remote prin software Lake Controller si Dante Controller
Intrari analogice balansate si digitale, iesiri pe conectori Phoenix detasabili
Cablu de alimentare IEC detasabil si blocabil, evaluat la 250 V / 16 A
Grila de filtrare a prafului detasabila ce ofera o circulatie mai buna a aerului si o intretinere usoara
Carcasa robusta slimline (1U) ce permite montare in rack, cu suporturi spate incluse pentru instalare facila

Specificatii tehnice:

General:

Procesare / Retea: Lake / Dante
Numar de canale de amplificare: 4
Putere totala burst (distribuita intre canale cu RPM): 2000 W

Putere maxima de iesire (cu toate canalele active):

2 ohmi: 500 W
2,67 ohmi: 500 W
4 ohmi: 500 W
8 ohmi: 500 W
16 ohmi: 425 W
Hi-Z 25 V: 500 W
Hi-Z 70 V: 500 W
Hi-Z 100 V: 250 W

Putere maxima de iesire (cu un singur canal):

2 ohmi: 850 W
2,67 ohmi: 1150 W
4 ohmi: 1600 W
8 ohmi: 1100 W
16 ohmi: 600 W
Hi-Z 25 V: 500 W
Hi-Z 70 V: 1400 W
Hi-Z 100 V: 1000 W

Module de iesire ale amplificatorului:

Tensiune maxima de iesire: 142 Vpk
Curent maxim de iesire: 30 Apk
Rational Power Management (RPM): distribuirea libera a puterii totale burst intre canale, orice canal poate urca pana la puterea maxima a unui singur canal
Limitare de tensiune implicita (poate fi ridicata prin configurare RPM): 100 Vpk
Protectii: Limitator de curent mediu (CAL), Protectie la frecvente foarte ridicate (VHF), Protectie impotriva curentului continuu, Protectie la scurtcircuit, Limitator curent-clip, Limitator tensiune-clip, Protectie termica

Platforma amplificator:

Limitator ISVPL: Profil si prag de tensiune configurabil
Gain amplificator: Configurabil digital intre 22 - 44 dB
Dinamica: > 112 dB
Analiza impedanta sarcina: Da
Control temperatura: Ventilatoare reglate termic (flux fata-spate) si protectie ATL/PTL
Rata interna de esantionare: 96 kHz / 32-bit floating point
Intarziere de propagare AES 96 kHz / intrare analogica: 1,61 / 1,68 ms

Procesare Lake:

Procesare difuzoare: Pana la 4 module Classic / faza liniara / FIR, EQ, delay, limitatoare LimiterMax™
Ajustare sistem: Control de grup cu filtre asimetrice Raised Cosine™ MESA EG™
Redundanta intrari / Matrice: Redundanta automata pe 4 niveluri / mixer cu 4 intrari
Integrare sistem: Protocol UDP complet pentru sisteme terte

Retea audio Dante:

Dante I/O: 8 x 8
Topologie / redundanta: Topologie flexibila / suport pentru retele in lant si dual redundant
Rate de esantionare / Transport: 48, 96 kHz / Uni + Multicast
Latenta retea: 0.25, 0.5, 1.0, 2.0, 5.0 ms

Intrari AES:

Intrari: 2 intrari AES (4 canale audio)
Rate de esantionare / rezolutie: 44.1, 48, 88.2, 96, 176.4, 192 kHz / pana la 24 biti
THD+N conversie rata esantionare (20 Hz - 20 kHz neponderat): 0.0000003

Intrari analogice:

Intrari: 4 intrari de calitate ridicata cu izolare de masa Iso-Float
Valoare maxima intrare / referinta digitala: +26 dBu / +21 dBu
Rata de esantionare / rezolutie: 96 kHz / 24-bit
Impedanta intrare balansata / nebalansata: 20 / 10 kOhm
THD+N tipic la 1 kHz (neponderat): 0.0000022
THD+N tipic la 20 Hz si 20 kHz (neponderat): 0.0000033

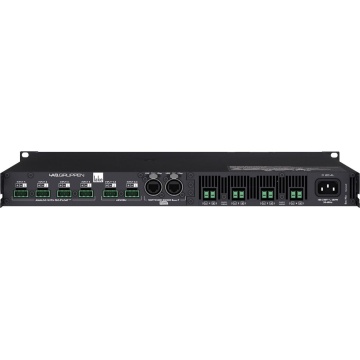

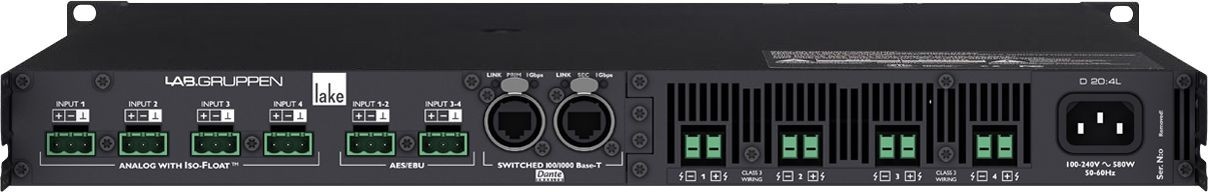

Interfata panou spate:

Intrari analogice: 4 conectori terminal analogici cu +, - si masa
Intrari AES: 4 conectori terminal analogici cu +, - si masa
Iesiri: 4 conectori terminal cu 2 pini, evaluati la 1000 V / 41 A (depasesc capacitatea amplificatorului), compatibili cu cabluri de pana la 8 mm² (8.2 AWG)
Porturi Ethernet: 2 x RJ45 pentru Lake Controller, Dante Controller si/sau DLM (protocol tert)
Cablu alimentare: IEC cu blocare, detasabil, 3 pini, 250 V / 16 A

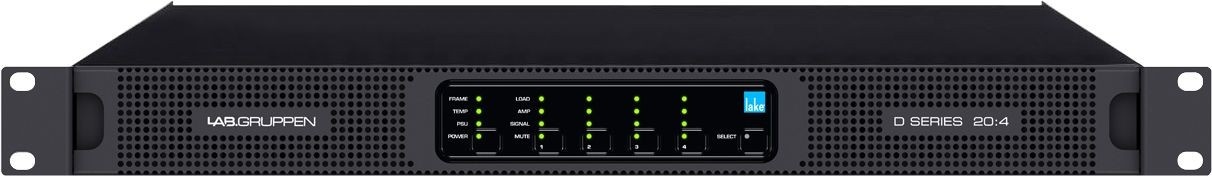

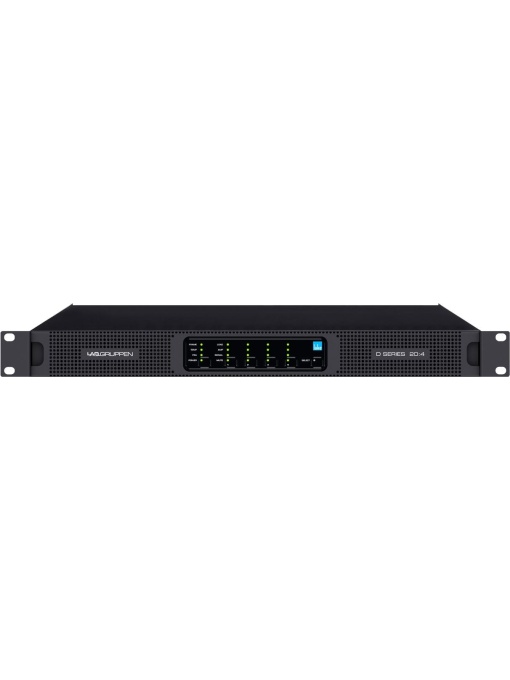

Interfata utilizator panou frontal:

Indicare stare sistem: 3 LED-uri cu 3 culori FRAME, TEMP, PSU ce indica starea echipamentului
Indicare stare canale: 3 LED-uri cu 3 culori pe canal ce indica starile LOAD, AMP, SIGNAL
Mute: Buton tactil pe fiecare canal pentru control MUTE si LED cu 3 culori ce indica starea
Power: Buton tactil pentru control ON/STANDBY si LED cu 3 culori ce indica starea
Select: Buton tactil si LED pentru selectie software bidirectionala

Alimentare:
