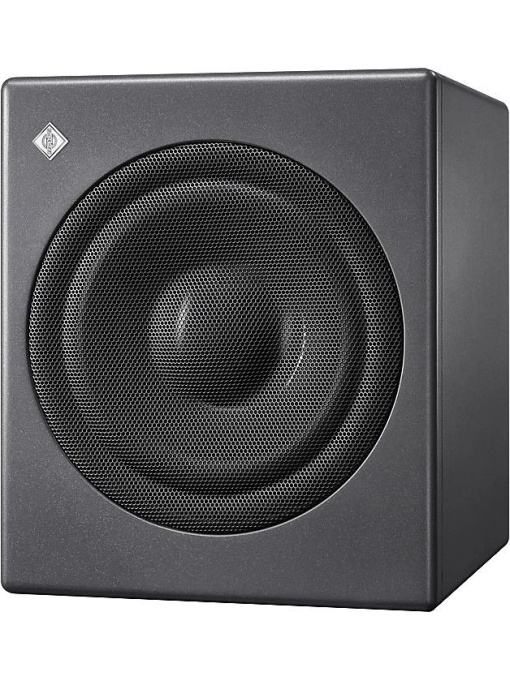

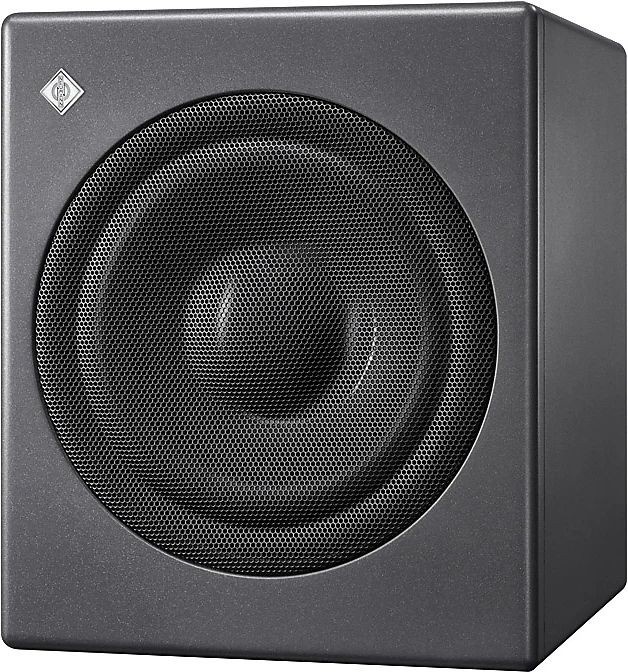

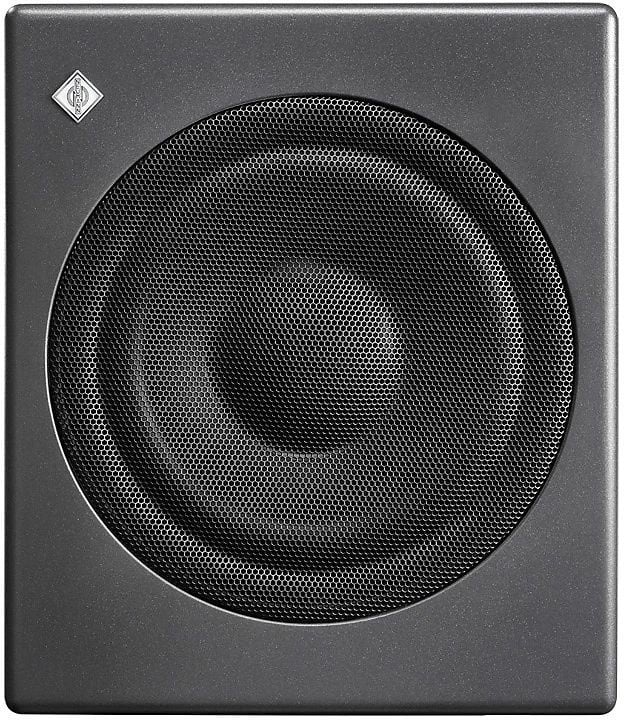

Neumann KH 750 AES67 - Subwoofer de studio

Descriere

Neumann KH 750 DSP este un subwoofer de studio compact, excelent pentru monitoare de dimensiuni reduse. Este echipat cu un difuzor de 10 inch cu tehnologie ELFF, ofera un raspuns rapid si distorsiuni reduse. Include Bass Manager flexibil (2.0/0.1), intrari/iesiri analogice XLR si digitale AES3/S/P-DIF, patru moduri de rutare si control acustic adaptabil. De asemenea, subwoofer-ul include conectivitate AES67 cu redundanta, cu management RAVENNA, NMOS IS-04 si IS-05. DSP-ul intern permite corectia automata in functie de spatiu prin microfonul de masura MA 1 (nu este inclus), inclusiv pentru monitoare Neumann fara DSP. Carcasa inchisa si robusta asigura un raspuns in frecventa precis, iar integrarea prin retea si controlul din aplicatia Neumann.Control permit o configurare detaliata pentru mixing, masterizare si post-productie.

Caracteristici generale:

• Subwoofer de studio compact, optim pentru camere mici si monitoare de dimensiuni reduse
• Difuzor de 10" cu tehnologie ELFF™ pentru un raspuns liniar si distorsiuni reduse

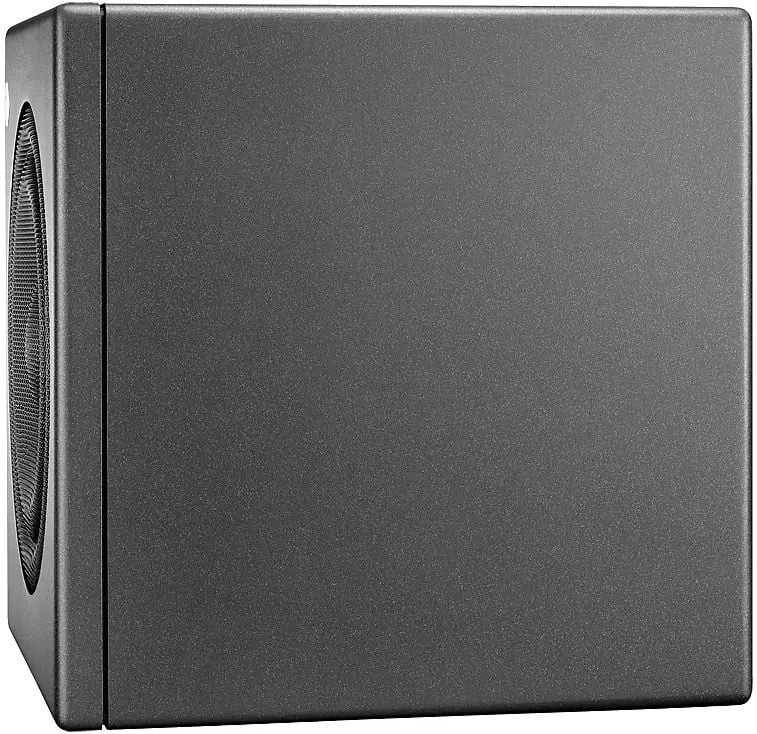

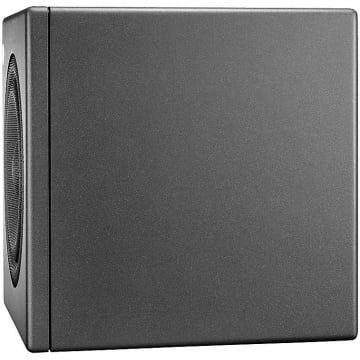

• Carcasa inchisa din lemn cu raspuns rapid si bass precis
• Bass Manager flexibil (2.0/0.1) cu patru moduri de rutare
• Intrari si iesiri analogice XLR balansate si intrari/iesiri digitale AES3/S/P-DIF
• Corectie automata a camerei prin microfonul de masura MA 1, inclusiv pentru monitoare Neumann fara DSP (microfonul nu este inclus)
• Control si configurare prin aplicatia Neumann.Control si conexiune de retea
• Protectie avansata pentru difuzor si amplificator, inclusiv grila de protectie
• Standby automat configurabil si consum redus de energie
• Potrivit pentru mixing, masterizare, productie muzicala si post-productie

Specificatii tehnice:

Specificatii acustice:

• Raspuns in frecventa in camp liber ±6 dB: 16 - 800 Hz
• THD+N: analog; digital: < -100 dB; < -90 dB
• Raspuns in frecventa in camp liber ±3 dB: 18 - 750 Hz
• Zgomot propriu la 10 cm (cu gain de intrare setat la 100 dB SPL pentru 0 dBu): <20 dB(A) SPL
• Iesire semnal sinusoidal cu THD < 0.5 % la 1 m in half space: 95 dB SPL (>70 Hz)
• Capacitate bass - SPL maxim in half space la 3% THD la 1 m (medie 50-100 Hz): 105.0 dB SPL
• Crosstalk (1 kHz), level matching: < -90 dB; ±0.1 dB
• Dolby DARDT - SPL maxim bass gestionat: 113 dB
• Principiu acustic: Inchis

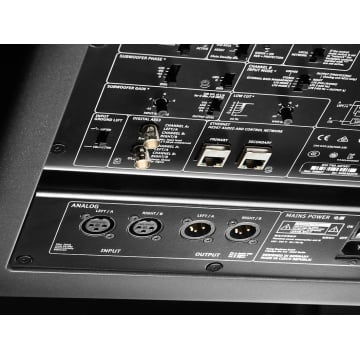

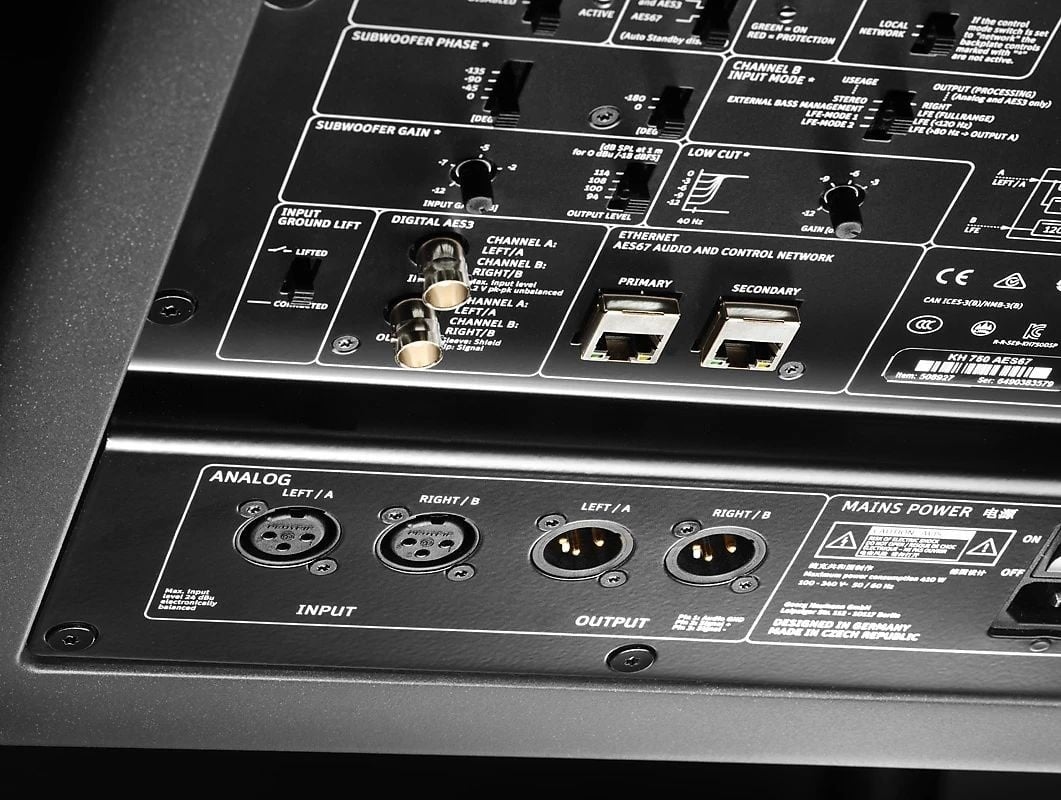

Intrari si iesiri analogice:

• Intrare analogica: 2 x XLR balansat electronic
• Impedanta de intrare analogica: >13k Ohmi
• Nivel maxim de intrare: +24 dBu
• Raport de respingere mod comun (CMRR): > 56 dB @ 15 kHz
• Control volum: prin software Neumann.Control
• Intervalul si rezolutia controlului volumului: 0 … -∞ dB; 0.1 dB
• Dinamica analogica (THD+N): 119 dB(A); <0.003% (-90 dB)

Intrari si iesiri digitale:

• Intrare digitala: BNC (75 Ω) AES3; S/P-DIF
• Iesire digitala: BNC (75 Ω) AES3
• Convertor digital - rezolutie si design: 16 … 24-bit DAC
• Rata de esantionare convertor digital: 22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
• Rata interna de esantionare digitala: 48 kHz
• Rata de esantionare la iesire: 48 kHz
• Interval dinamic A-D-A (convertor): >120 dB(A)
• Interval dinamic D-A: >123 dB(A)
• Sensibilitate digitala: -18 dBFS = 100 dB SPL la 1 m
• Latenta A-D-A / D-A: 1.5 ms (A-D-A faza liniara); 1.2 ms (D-A faza liniara)
• Interval ajustabil al intarzierii: 0 ... 100 ms si 2 x 0 ... 20.8 ms
• Rezolutie intarziere - timp si distanta: 0.1 ms; 3.44 cm (1 3/8")
• Delay maxim pentru sincronizare audio-video: 2.5 (40 ms) cadre; 3 (33 ms) cadre
• Distanta maxima time-of-flight: 2 x 7.16 m (23' 5")

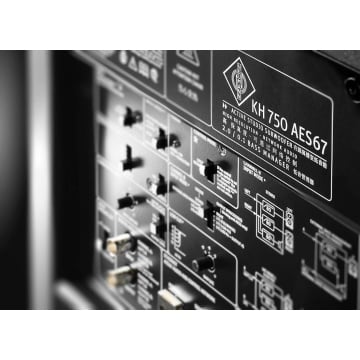

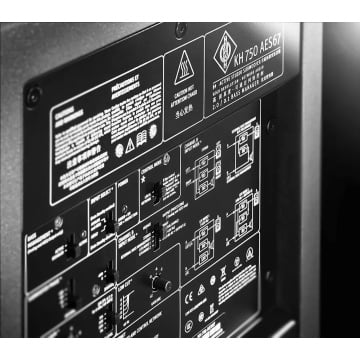

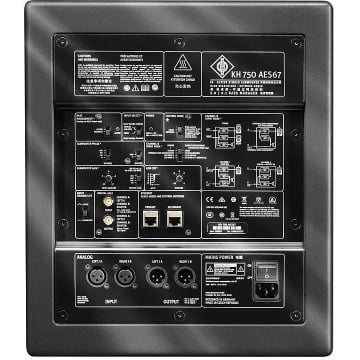

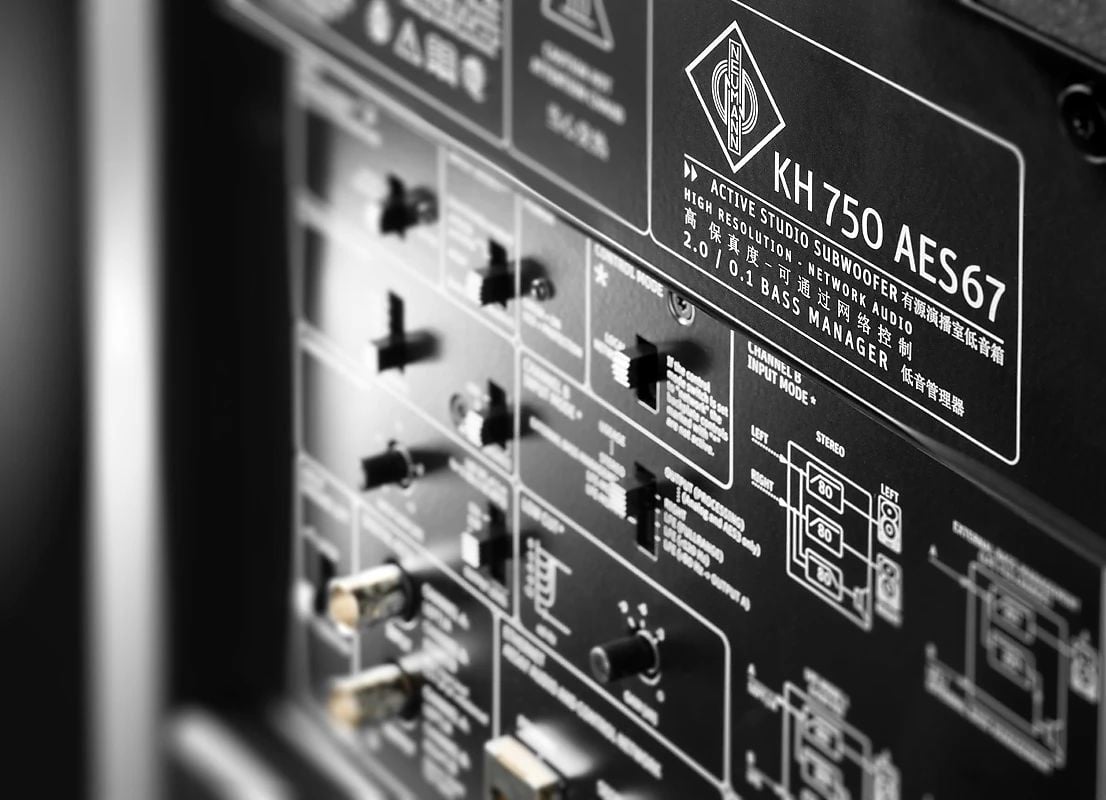

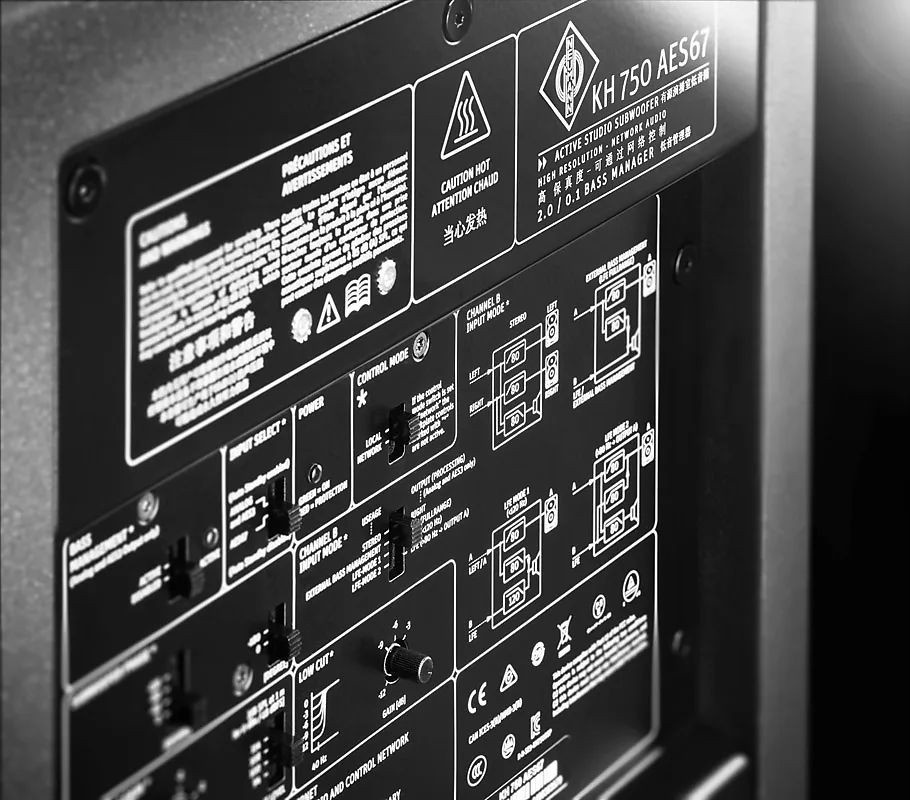

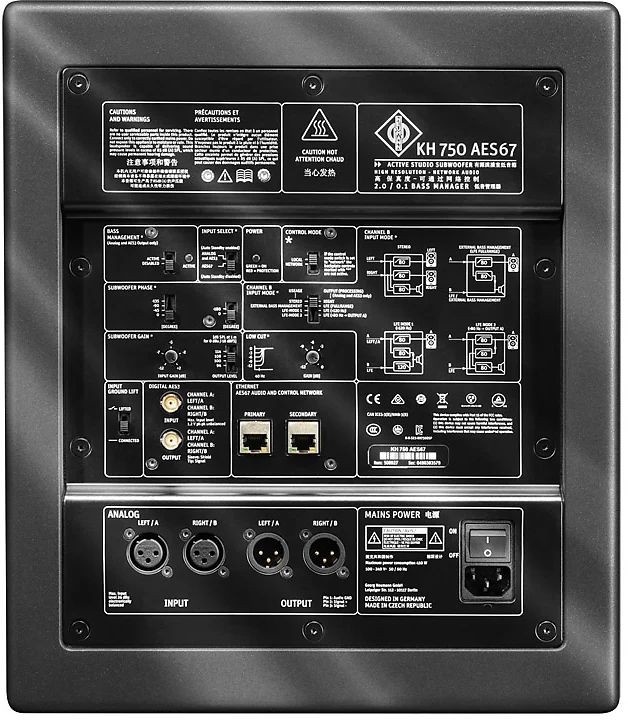

Interfata backplate:

• Control gain intrare (sensibilitate): +2 ... -12 dB
• Control nivel iesire (nivel la 1 m pe baza intrare 0 dBu): 94; 100; 108; 114 dB SPL
• Selectie intrare: BNC (75 Ω) AES3; S/P-DIF

Specificatii parte electronica - Controller:

• Design controller: Digital; activ
• Frecventa de crossover: 80 Hz fix
• Panta crossover: 24 dB/oct; ordin 4
• Egalizare prin software Neumann.Control: 8 x IIR parametric complet + shelf inalte/joase global
• Calibrare automata a camerei prin MA 1: prin accesoriu PAK 1 si software Neumann.Control
• Corectie faza FIR: iesiri cu faza liniara (170 Hz ... 16 kHz; +/- 45°)
• Circuit de protectie: limitator de peak, limitator termic amplificator, limitator temperatura woofer, limitator temperatura electronica, limitator temperatura sursa de alimentare, protectie supracurent amplificator, protectie supracurent sursa, peak limiter
• Filtru infrasonic - frecventa si panta: 17,5 Hz; 12 dB/oct
• Control la distanta: software Neumann.Control prin conector RJ45 cu protocol IP standard
• Afisaj pornit / functionare normala: LED verde
• Afisaj identificare: LED portocaliu
• Afisaj limitare / clip / erori / protectie / boot mute / shut down mute: LED rosu

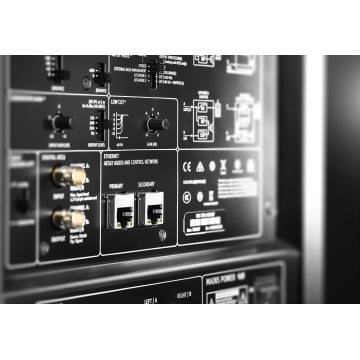

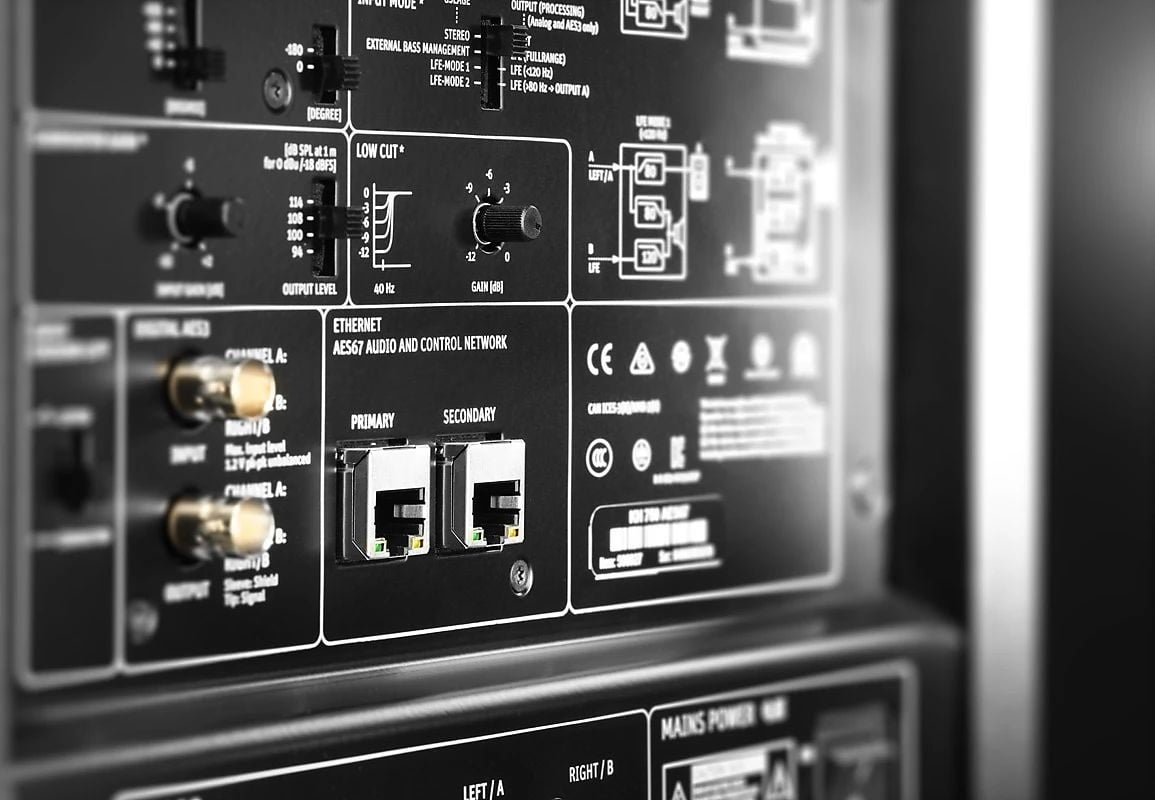

AES67:

• Interfata Audio-over-IP AES67: Interfata audio prin retea AES67 complet redundanta, compatibila cu standardul ST2110; 2 conectori Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45; retea fizica redundanta (ST 2022-7)
• Word length la intrare AES67 Audio-over-IP: 24 biti
• Rata de esantionare la intrare AES67 Audio-over-IP: 44.1 / 48 / 88.2 / 96 kHz
• Management conexiune intrare AES67 Audio-over-IP: RAVENNA, NMOS IS-04 (Descoperire & Inregistrare) si NMOS IS-05 (Management conexiune)

Specificatii parte electronica: Amplificator si alimentare:

• Putere iesire amplificator woofer (THD+N cu limitator dezactivat 10%): 256 W
• Alimentare - tensiune de intrare si frecventa: SMPS 100-240 V; 50/60 Hz
• Consum (230 V / 100 V) standby: <300 mW
• Consum (230 V / 100 V) idle: 18 W
• Consum (230 V / 100 V) putere maxima: 410 W
• Standby: dezactivat; 90 min implicit; configurabil in software

Specificatii mecanice:

• Material carcasa: Lemn, panou electronic din aluminiu
• Finisaj carcasa si culoare (fata/spate): Vopsit; antracit metalic (RAL 7021) / negru (RAL 9005)
• Conditii de functionare: +10° C la +40° C; <75% RH, fara condens
• Conditii transport/depozitare: -25° C la +70° C; <90% RH, fara condens

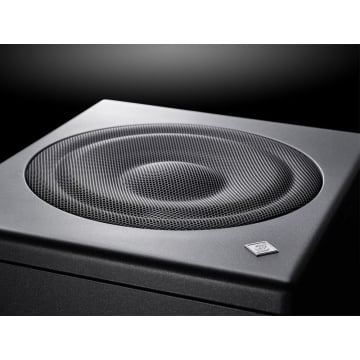

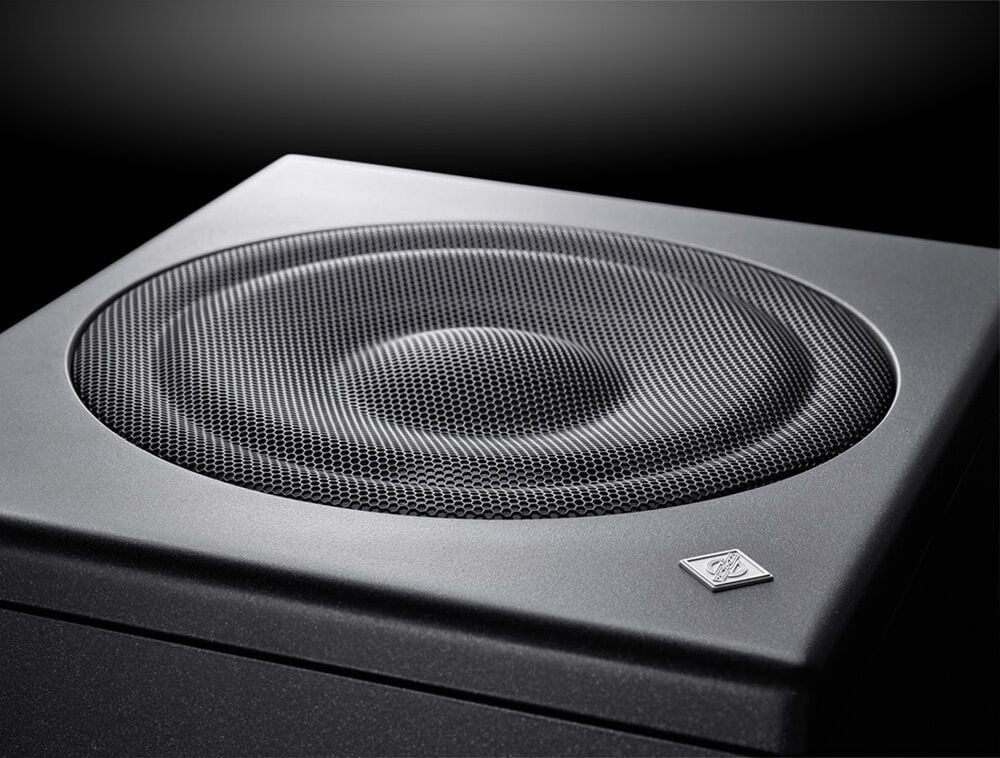

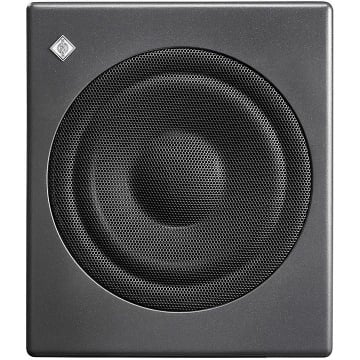

• Woofer: 265 mm (10") cu grila metalica neagra de protectie
• Dimensiuni produs (H x L x A): 383 x 330 x 383 mm
• Volum net extern: 48.4 litri
• Greutate produs: 19.5 kg
• Dimensiuni ambalat (H x L x A): 515 x 395 x 490 mm
• Greutate ambalat: 22.0 kg
• Volum ambalat: 0.100 m³
• Axa acustica orizontala: 165 mm
• Axa acustica verticala (de la baza): 192 mm
