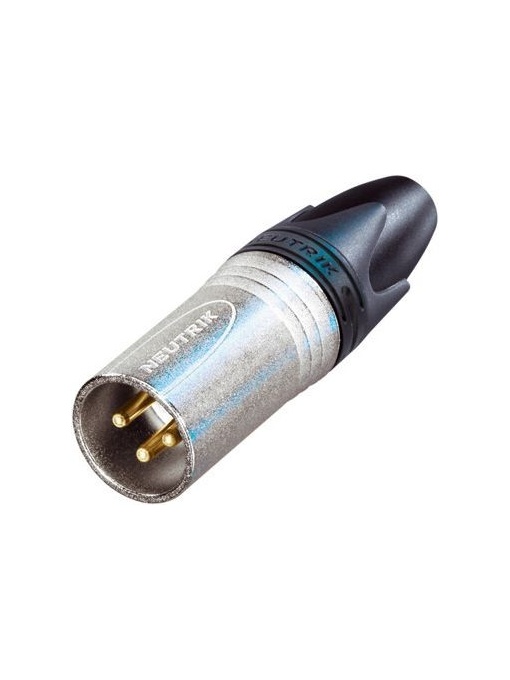

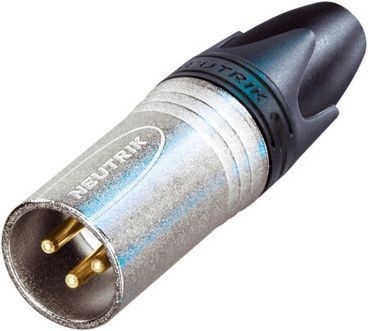

Neutrik NC3MXX-EMC - Conector XLR

Descriere

Seria EMC-XLR este o versiune special conceputa a seriei XX, oferind o protectie imbunatatita impotriva interferentelor RF pentru aplicatii critice in spectacole live si inregistrari, unde pot aparea probleme specifice cauzate de transmisia radio sau de telefoanele mobile. Designul asigura o conexiune continua a ecranarii RF, de la cablu la carcasa conectorului de sasiu, prin intermediul unui condensator circular in jurul ecranarii cablului.

Caracteristici generale:

• Conector de cablu XLR tata cu 3 pini, cu conexiune capacitiva integrata la carcasa conectorului
• Condensator circular in jurul ecranarii cablului pentru o conexiune de ecranare cu inductanta redusa la carcasa conectorului
• Evita buclele de masa, deoarece nu exista o conexiune de ecranare LF la masa
• Carcasa robusta din zinc turnat sub presiune, rezistenta si durabila
• Sistem de prindere tip clema pentru fixarea sigura a cablurilor

Specificatii tehnice:

Specificatii produs:

• Titlu: NC3MXX-EMC
• Tip de conexiune: XLR
• Gen: tata

Specificatii electrice:

• Capacitanta intre contacte: ≤ 4 pF
• Rezistenta de contact: ≤ 3 mΩ
• Rezistenta dielectrica: 1,5 kVdc
• Rezistenta de izolatie: > 10 GΩ (initial)
• Curent nominal per contact: 5 A
• Tensiune nominala: < 50 V

Specificatii mecanice:

• Diametru exterior cablu: 3,5 - 8,0 mm
• Forta de insertie: ≤ 20 N
• Forta de extragere: ≤ 20 N
• Durata de viata: > 1000 cicluri de conectare
• Sectiune fir: max. 0,75 mm²
• Sectiune fir: max. 20 AWG
• Conectare: Contacte cu lipire
• Mecanism de blocare: Blocare cu clapeta

Specificatii materiale:

• Manson: Poliuretan
• Placare contacte: 0,2 µm aliaj de aur dur peste 2 µm nichel
• Contacte: Alama (CuZn39Pb3)
• Insertie: Poliamida (PA 6.6 30 % GR)
• Element de blocare: Zinc turnat sub presiune (ZnAl4Cu1)
• Carcasa: Zinc turnat sub presiune (ZnAl4Cu1)
• Placare carcasa: Nichel
• Sistem de prindere: Poliacetal (POM)

Specificatii mediu:

• Inflamabilitate: UL 94 HB
• Conformitate standard: IEC 61076-2-103
• Clasa de protectie: IP 40
• Solderabilitate: Conform IEC 68-2-20
• Interval de temperatura: -30 °C pana la +80 °C
