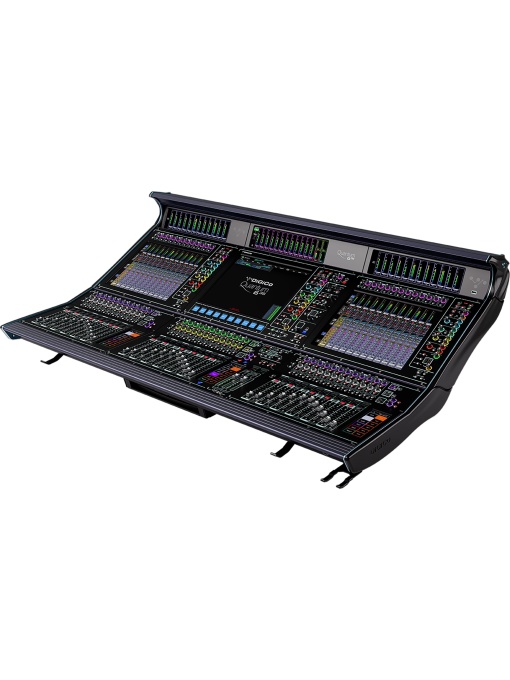

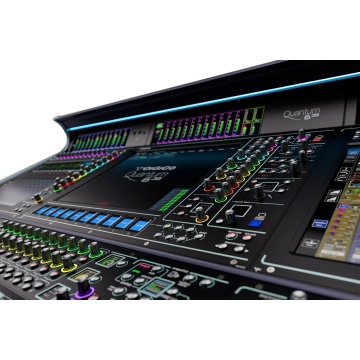

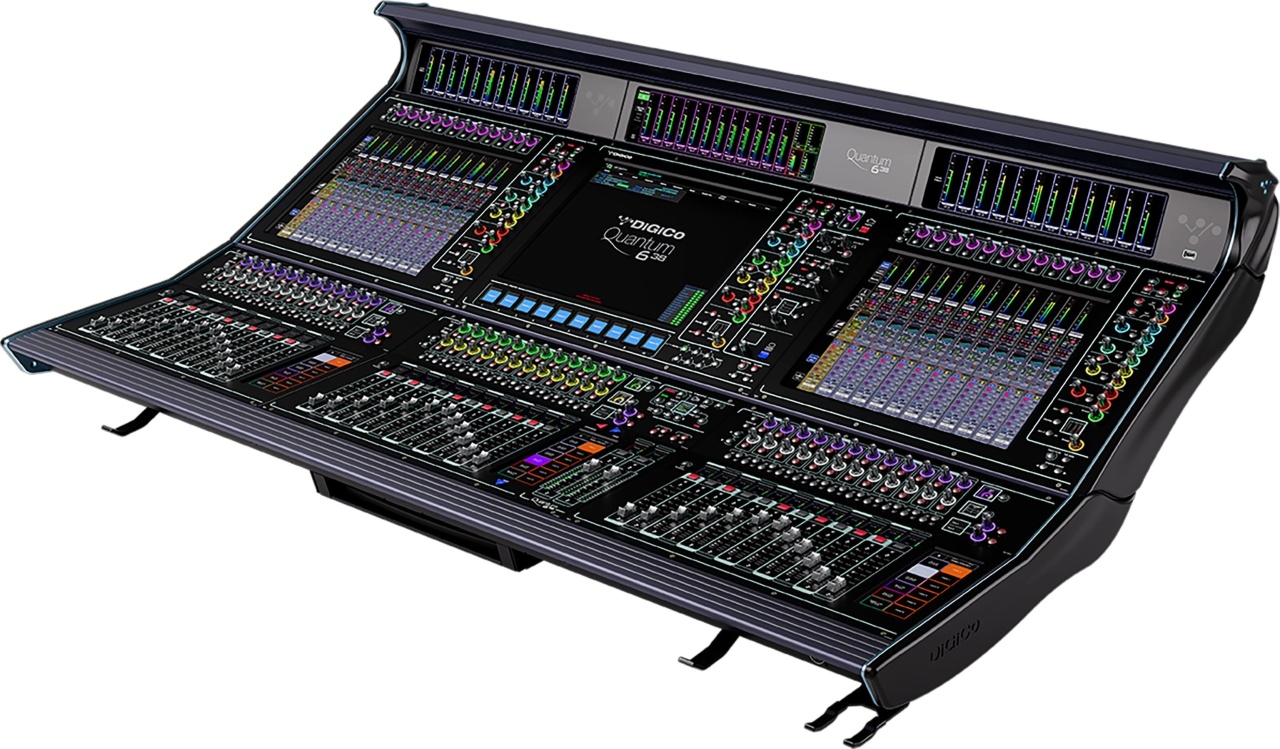

DiGiCo Quantum 638 - Consola digitala de mixaj audio 256 canale 38 fadere 3x touchscreen 17 inch MADI Optocore Dante DMI

Descriere

DiGiCo Quantum 638 este o consola digitala cu pana la 256 canale de intrare, 38 fadere fizice si 3 touchscreen-uri LCD de 17 inch. Dispune de 128 bus-uri Aux/Sub-Group, matrice 48 x 48, 36 Control Groups, 2 bus-uri Solo, 48 sloturi FX Rack si 32 egalizatoare grafice. Integreaza procesare Mustard, Spice Rack, Nodal Processing si True Solo. Conectivitatea include 8 intrari si 8 iesiri analogice 32-bit, AES I/O, MADI, Optocore, Dante, sloturi DMI, USB, MIDI si Word Clock.

Caracteristici generale:

256 canale de intrare cu procesare completa
128 bus-uri Aux/Sub-Group cu procesare completa
Matrice 48 x 48 cu procesare completa
64 benzi de procesare Mustard inserabile si 128 instante Nodal Processing
16 sloturi Spice Rack si functie True Solo
Macro-uri programabile de utilizator, inclusiv taste specifice canalelor
Doua engine-uri redundante si layout de canale configurabil
Surse de alimentare redundante hot-swappable
Snapshots pentru modificarea simultana si cursiva a mai multor parametri
2 sloturi DMI per engine pentru extinderea I/O
Software offline, control prin iPad si optiune software dedicata aplicatiilor de teatru

Specificatii tehnice:

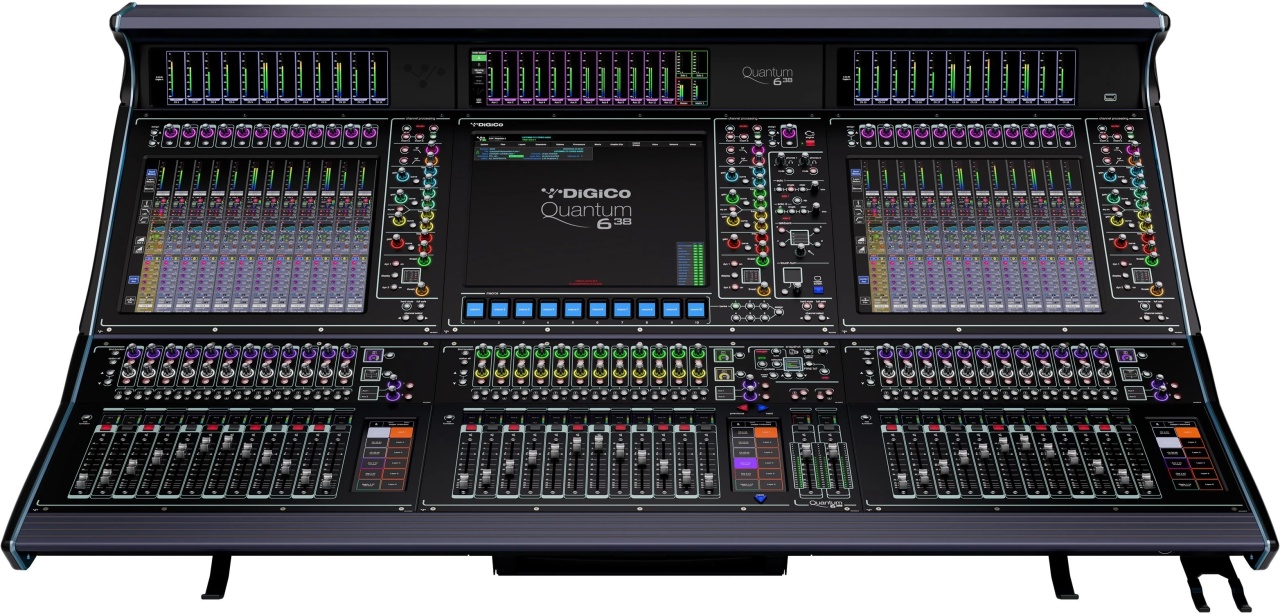

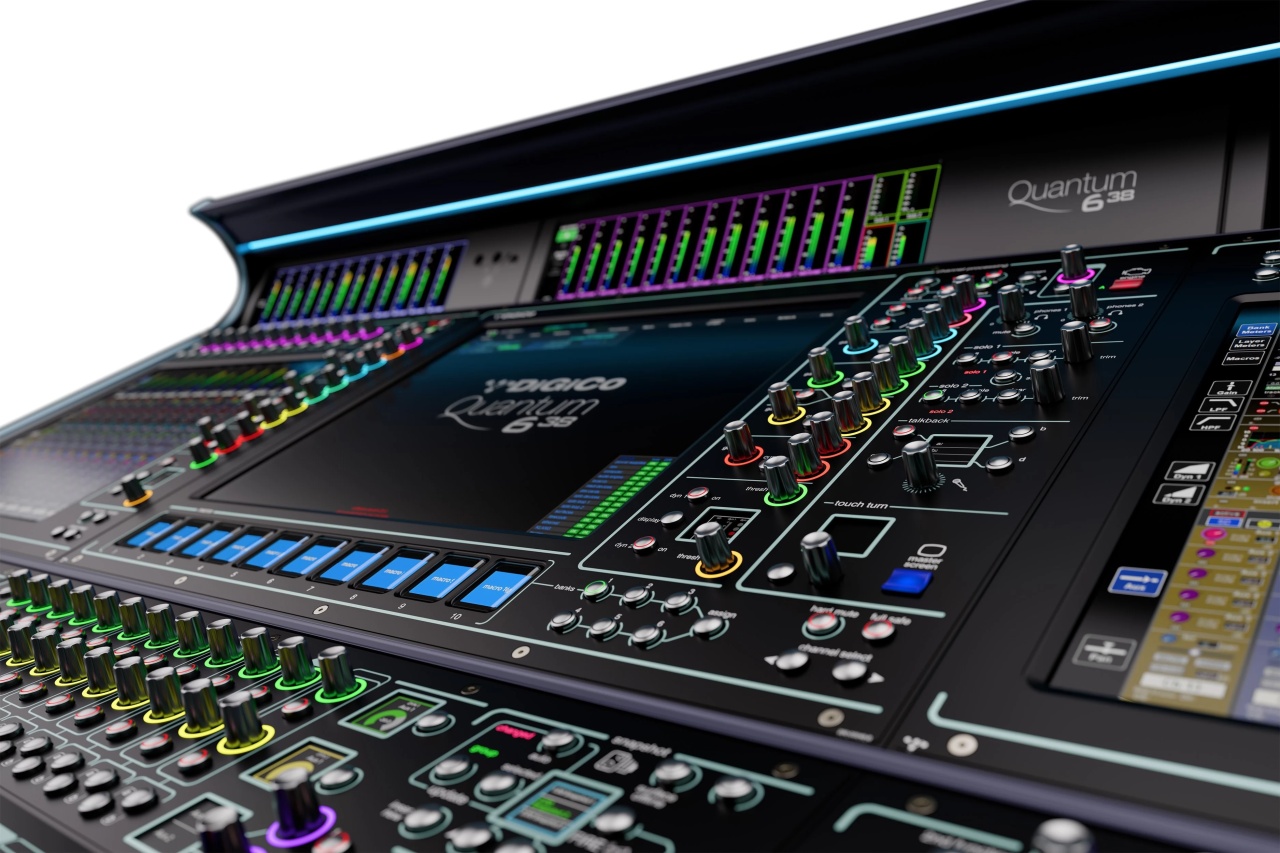

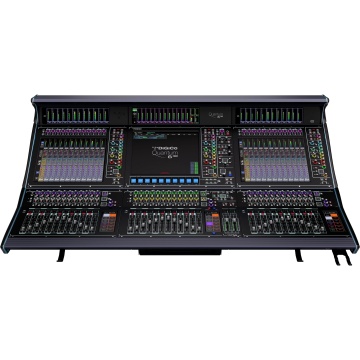

Suprafata de control:

Fadere: 38 x 100 mm, motorizate si touch-sensitive
Touchscreen-uri: 3 x LCD de 17 inch, rezolutie inalta
Ecrane Bank Switcher: 3 x 6.8 inch
Ecrane TFT LCD: 15 x 1.3 inch, full color
Ecrane TFT LCD sensibile la atingere: 38 x 1.3 inch, full color
Ecrane Meterbridge: 3 x LCD de 14 inch, rezolutie inalta, montare personalizata
Iesiri casti: 2 x jack 6.3 mm
Iesiri casti: 2 x jack 3.5 mm
Suporturi casti: 2
USB: 1 x USB 2.0
Intrare Talkback: 1 x XLR
Suport microfon: 1
Bara de iluminare pentru tastatura
Bara de iluminare integrata

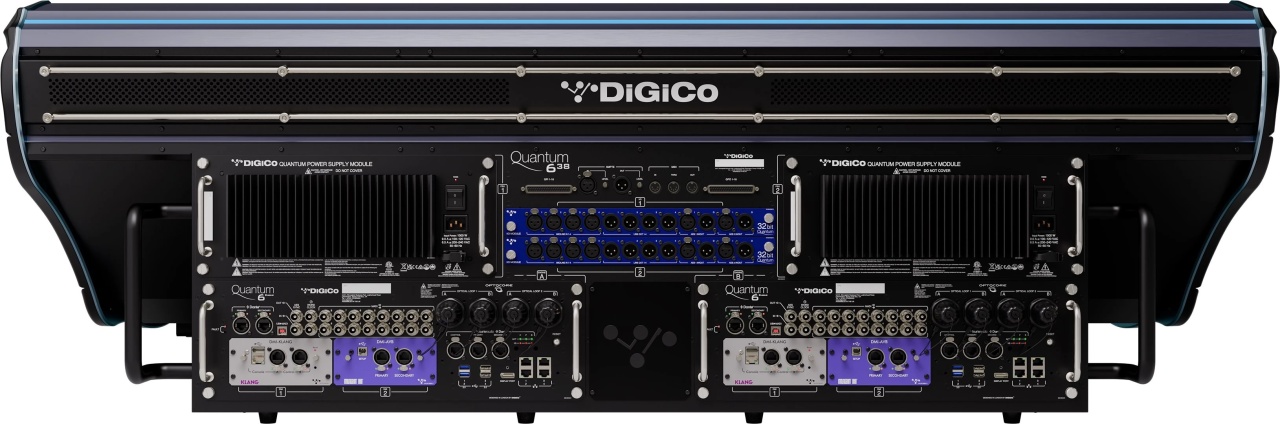

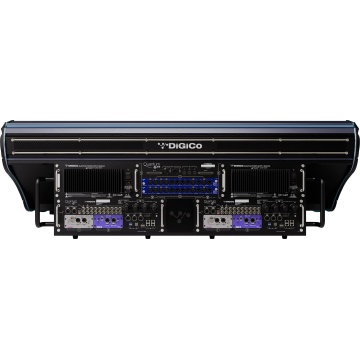

Panou posterior:

Surse de alimentare: 2 x redundante, hot-swappable
Intrari Mic/Line: 8 x XLR, 32-bit
Iesiri de linie: 8 x XLR, 32-bit
Intrari AES/EBU: 4 x XLR, 8 canale
Iesiri AES/EBU: 4 x XLR, 8 canale
GPI: 1 x DSub37, 16 intrari
GPO: 1 x DSub37, 16 iesiri
MIDI: 1 x In/Thru/Out, DIN cu 5 pini
SMPTE I/O: 1 x XLR cu control de nivel

Per engine:

Interfata Optocore: 1 x MultiMode, extensibila la 2
Dante: conectori integrati Primary si Secondary
Fourier Interface Card: 1, inclusa standard
Sloturi DMI: 2, pana la 64 I/O per slot
Ethernet: 4 x 1 Gb, interconectate prin switch
MADI: 8 x BNC I/O la 48 kHz, 4 interfete la 96 kHz
UB MADI: 1 x interfata audio USB Type-B I/O pentru inregistrare si redare de pana la 48 de canale
USB 2.0: 2 porturi
USB 3.0: 2 porturi
Word Clock I/O: 1 x BNC, 2 conectori BNC
AES/EBU Sync I/O: 1 x XLR, 2 conectori XLR
Iesire DisplayPort: 1

Optiuni:

Upgrade la Dual Loop Optocore cu HMA, OpticalCon sau ST
Upgrade la SingleMode Optocore
Software dedicat aplicatiilor de teatru
Flight case
Carduri DMI compatibile: ADC / AES / AMM / AVB / DAC / Dante / Dante64@96 / Hydra 2 / KLANG / MADI B / MADI C / ME / Mic / Waves

Procesare semnal:

Canale de intrare: 256 mono
Intrari canal: Main si Alternative
Gain analog
Control inversare faza
Gain Tracking
Digital Trim: -40 dB pana la +40 dB
Delay variabil: 0 ms pana la 1.3 s
DiGiTube
Filtru high-pass / filtru low-pass: -24 dB/oct
EQ: parametric pe 4 benzi / Dynamic EQ
DYN 1: Compressor, Multiband Compressor, De-esser
DYN 2: Gate, Duck, External Input Compressor
Control ordine EQ/Dynamics
Puncte de insert: 2 per canal
Channel Mute si Hard Mute
Iesiri directe pe canal

Bus-uri Aux/Sub-Group:

Numar: 128
Control inversare faza
Digital Trim: -20 dB pana la +60 dB
Delay variabil: 0 ms pana la 1.3 s
DiGiTube
Merge Input
Generator de ton
Filtru high-pass / filtru low-pass: -24 dB/oct
EQ pe 8 benzi: EQ parametric pe 4 benzi si EQ parametric sau Dynamic EQ pe 4 benzi
DYN 1: Compressor, Multiband Compressor, De-esser
DYN 2: Gate, Duck, External Input Compressor
Control ordine EQ/Dynamics
Puncte de insert: 2 per canal
Channel Mute si Hard Mute

Bus-uri, matrice si grupuri:

Master Bus: 1 x LR/LCR/LCRS/5.1 cu procesare completa
Matrice: 48 intrari x 48 iesiri, cu procesare completa
Control Groups: 36
Solo Busses: 2
Egalizatoare grafice: 32 x 32 benzi

Procesor FX intern:

Procesoare FX stereo interne: 48
Delay
Audio Enhancer
Chorus
Pitch Shifter
Reverb

Spice Rack:

Sloturi interne Spice Rack: 16
Compresor/Expander dinamic multiband pe 6 benzi
Dynamic EQ pe 6 benzi

Mustard Processing:

Benzi Mustard Processing: 64
Tube Emulation
Filtru high-pass / filtru low-pass: -24 dB/oct
EQ pe 4 benzi: EQ parametric pe 2 benzi si EQ parametric sau All Pass Filters pe 2 benzi
DYN 1: Classic RMS/Peak Compressor, Vintage VCA Compressor, Optical Compressor, FET Limiter, Levelling Amplifier
DYN 2: Gate, Ducker, MSE

Nodal Processing:

Instante Nodal Processing: 128
EQ: parametric pe 4 benzi / Dynamic EQ
DYN 1: Compressor, Multiband Compressor, De-esser
DYN 2: Gate, Duck, External Input Compressor

Alte functii de procesare:

DiGiTube disponibil pe fiecare canal si bus
Dynamic EQ disponibil pe fiecare canal, bus si Nodal Processor
Multiband Compressor disponibil pe fiecare canal, bus si Nodal Processor
True Solo
Virtual Soundcheck

Caracteristici fizice:

Dimensiuni (L x A x I): 155.5 x 95.7 x 53.5 cm
Greutate: 93 kg
Greutate cu flight case optional: 210 kg
Dimensiuni flight case optional (L x A x I): 169 x 131.2 x 63.6 cm
Alimentare: 100-240 V, 50-60 Hz, 580 VA
Redundanta: 2 engine-uri interne detasabile si 2 surse de alimentare interne hot-swappable

Specificatii audio:

Raspuns in frecventa Mic In - Line Out: +/- 0.2 dB, 20 Hz - 20 kHz
THD+N Mic In - AES Out: <.0.001% la 1 kHz, gain 0 dB, iesire -10 dBFS, 22 Hz - 20 kHz
THD+N AES In - Line Out: <.0.0005% la 1 kHz, iesire +16 dBu, 22 Hz - 20 kHz
Separare canale/Crosstalk Mic In - Line Out: >.100 dB la 10 kHz
Zgomot rezidual iesire Line Out: <.-98.5 dBu A-weighted, 22 Hz - 20 kHz
Equivalent Input Noise/EIN Mic In: <.-129 dBu A-weighted, 22 Hz - 20 kHz
Latenta la 48 kHz: 0.86 ms, Mic In - Line Out, fara procesare pe canal
Latenta la 96 kHz: 0.43 ms, Mic In - Line Out, fara procesare pe canal
Nivel maxim de iesire: +22 dBu
Nivel maxim de intrare: +22 dBu
